レベリングプレート角型(締結タイプ)
E-9652
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E(細目) | F |
|---|---|---|---|---|---|---|---|---|
| 946268 | LPS-1010-M | 100 | 25 | 25 | 25 | M10x1.5 | 3 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| レベリングプレート角型(締結タイプ) | FC250 | ニッケルクロムメッキ |
特長
-
■機械とプレートがズレません。
■裏返しにし、b・c位置で使用する事により、機械からの突出量が調整できます。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。

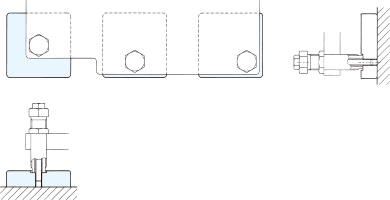

使用例

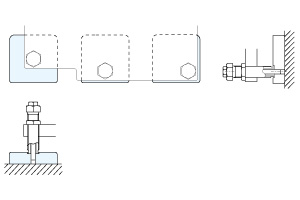

取付方法
■レベリングボルト適合表
レベリングプレート角型（締結タイプ）でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。
| レベリングボルト適合機種一覧 | レベリングプレート角型 | |||
|---|---|---|---|---|
| 製品 | オーダー№ | № | オーダー№ | № |
| レベリングボルト（穴付） | 946324 | LBT-A24-H13 | 946268 | LPS-1010-M |
| 946327 | LBTS-A24-H13 | |||
| 946328 | LBT-B24-H13 | |||
| 946331 | LBTS-B24-H13 | |||
