レベリングプレート丸型(締結SUSタイプ)
E-9651
仕様/価格

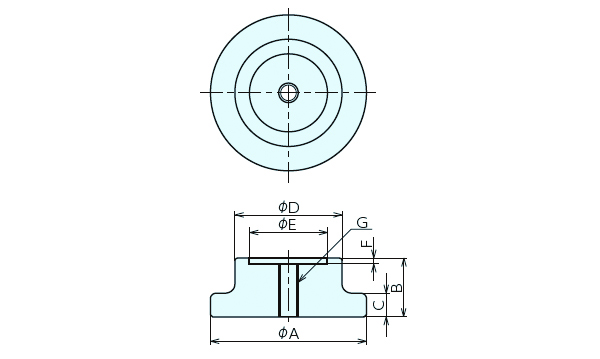

寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G(細目) |
|---|---|---|---|---|---|---|---|---|---|
| 946256 | LPCS-0830-M | 80 | 30 | 12 | 55 | 40 | 3 | M10x1.5 | |
| 946257 | LPCS-1040-M | 100 | 40 | 15 | 60 | 40 | 3 | M10x1.5 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| レベリングプレート丸型(締結SUSタイプ) | SUS304 |
特長
-
■機械とプレートがズレません。
※レベリングボルトの適合表は「使用例・使用説明」タブにてご確認ください。
使用例
取付方法
■レベリングボルト適合表
レベリングプレート丸型（締結SUSタイプ）でご使用いただけるレベリングボルトは、以下の適合表にて確認ください。
| レベリングボルト適合機種一覧 | レベリングプレート丸型 | |||
|---|---|---|---|---|
| 製品 | オーダー№ | № | オーダー№ | № |
| レベリングボルト（穴付） | 946324 | LBT-A24-H13 |
946256 946257 |
LPCS-0830-M LPCS-1040-M |
| 946327 | LBTS-A24-H13 | |||
| 946328 | LBT-B24-H13 | |||
| 946331 | LBTS-B24-H13 | |||
