RoHS対応

トグルフッククランプS351

E-1154

  • トグルフッククランプS351 PIC1

  • トグルフッククランプS351 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 締付力kN 保持力kN 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
130178 S351-1 1 1.5 104×55 0.14 7,900 在庫 在庫〇 追加 DL DL
130179 S351-2 1.5 2 112.5×58 0.18 8,600 在庫 在庫〇 追加 DL DL
130180 S351-3 2.2 3.2 131×67 0.34 9,750 在庫 在庫〇 追加 DL DL
130181 S351-4 7 8 195.5×91 0.82 19,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q
130178 S351-1 26 32 25～65 20 16 - 18.5 21.5 10 4.9 23 M4x0.7 - 5 5 1 1.5
130179 S351-2 28 37 25～60 25 13 15 19 24.5 10～14 6 23 M4x0.7 - 6 5.5 1.5 2
130180 S351-3 39.5 46 35～70 35 19 25 25 31 16 10.5 30 M6x1.0 - 7.5 6.5 2.2 3.2
130181 S351-4 58 58 45～95 44 32 41 37 - 18～21 10 43 M8x1.25 9.5 9.5 8.5 7 8

材質・熱処理・表面処理

名称 材質
トグルフッククランプS351 SUS304

特長

[付属品]フックキャッチ

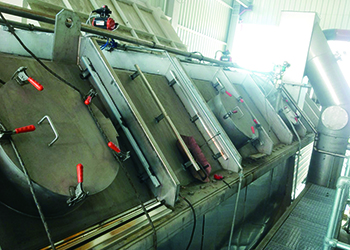

使用例
