トグルフッククランプS311

E-1151

製品カタログ

製品に関するお問い合わせ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダー №	№	締付力kN	保持力kN	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	締付力kN	保持力kN	全長×全高	質量㎏	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	130158	S311-1	1	1.5	165x55	0.14	7,900	在庫	在庫〇	追加
	130159	S311-2	1.5	2	172x58	0.18	8,600	在庫	在庫〇	追加
	130160	S311-3	2.2	3.2	212x67	0.34	9,750	在庫	在庫〇	追加
	130161	S311-4	7	8	282x91	0.82	19,400	在庫	在庫〇	追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

選択	オーダー №	№	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
	130158	S311-1	26	32	35～65	20	16	-	18.5	21.5	10	12.5	23	M4x0.7	-	5	5	1	1.5
	130159	S311-2	28	37	32～62	25	13	15	19	24.5	10～14	16.5	23	M4x0.7	-	6	5.5	1.5	2
	130160	S311-3	39.5	46	32～67	35	19	25	25	31	16	21	30	M6x1.0	-	7.5	6.5	2.2	3.2
	130161	S311-4	58	58	45～95	44	32	41	37	-	18～21	27	43	M8x1.25	9.5	9.5	8.5	7	8

材質・熱処理・表面処理

名称	材質
トグルフッククランプS311	SUS304

特長

[付属品]フックキャッチ

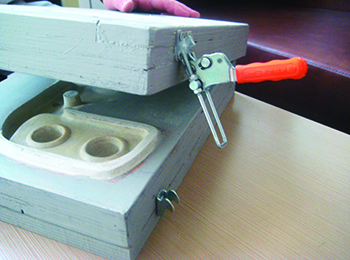

使用例
