RoHS対応

強力トグルフッククランプ341-L

E-1153L

仕様/価格

オーダー
締付力kN 保持力kN 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
130171 341-4-L 15 17 365×69 1.9 14,900 在庫 在庫〇 追加 DL DL
130172 341-5-L 20 25 295×89 1.97 16,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q R S
130171 341-4-L 86 84 62 50~140 80 45 57 45 57 28 33 15 33.5 50 M10x1.5 11 11 15 17
130172 341-5-L 86 84 66 45~70 80 45 57 45 57 28 35 20 33.5 54 M12x1.75 11 11 20 25

材質・熱処理・表面処理

名称 材質 表面処理
強力トグルフッククランプ341-L 本体・フックキャッチ:FCD600
U字フック:SM490
本体・フックキャッチ:黒(静電粉体塗装)
U字フック:亜鉛メッキ

特長

■安全レバーを解除しなければ操作できない構造になっておりますので誤操作・誤作動を防げます。

[付属品]フックキャッチ

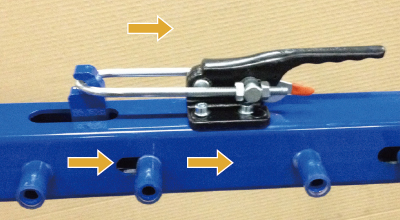

使用例
