RoHS対応

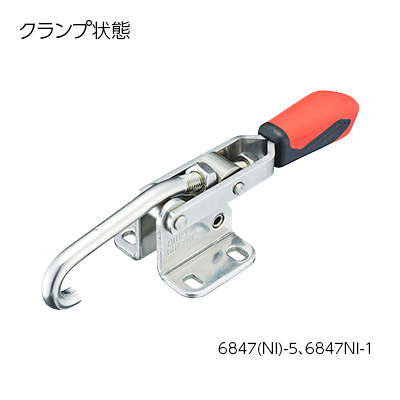

トグルフッククランプ6847

E-9485

  • トグルフッククランプ6847 PIC1
  • トグルフッククランプ6847 PIC2

  • トグルフッククランプ6847 PIC1

  • トグルフッククランプ6847 PIC2

トグルクランプ

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № 全長x全高 引込力kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
992379 6847-3 242x36 3 0.27 10,900 在庫 お問合わせ 追加 DL DL
992380 6847-5 320x70 5 0.85 17,000 在庫 在庫〇 追加 DL DL
992381 6847NI-1 148x33 1 0.1 17,700 在庫 在庫〇 追加 DL DL
992382 6847NI-3 242x36 3 0.27 22,600 在庫 在庫〇 追加 DL DL
992383 6847NI-5 320x70 5 0.85 33,600 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D E F G H I J K L
992379 6847-3 67-79 19 7.1 74.5-86.5 5.5 23 13 40 32-35 46 11 98
992380 6847-5 58-70 29 12 58.5-70.5 11 49 13 55 60 86 16 144
992381 6847NI-1 36-41 19 6 36.5-41.5 4.5 22.5 6 31 28 41 9 45
992382 6847NI-3 67-79 19 8 74.5-86.5 5.5 23 13 40 32-35 46 11 98
992383 6847NI-5 58-70 29 12 58.5-70.5 11 49 13 55 60 88 16 144

材質・熱処理・表面処理

名称 材質 表面処理
トグルフッククランプ6847 6847：SS400
6847NI：SUS304		 6847：亜鉛メッキ

特長

■ドラムや缶のフタを締めるのに適します。
■フックの長さは調整できます。

使用例
