RoHS対応

トグルフッククランプ311-L

E-1151L

仕様/価格

オーダー
締付力kN 保持力kN 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
130149 311-1-L 1 1.5 165×55 0.14 3,470 在庫 在庫〇 追加 DL DL
130150 311-2-L 1.5 2 172×58 0.18 3,650 在庫 在庫〇 追加 DL DL
130151 311-3-L 2.2 3.2 212×67 0.34 3,990 在庫 在庫〇 追加 DL DL
130152 311-4-L 7 8 282×91 0.82 7,750 在庫 在庫〇 追加 DL DL
130153 311-5-L 10 11 315×93.5 1.19 9,150 在庫 在庫〇 追加 DL DL
130154 S311-1-L 1 1.5 165×55 0.14 9,750 在庫 在庫〇 追加 DL DL
130155 S311-2-L 1.5 2 172×58 0.18 10,300 在庫 在庫〇 追加 DL DL
130156 S311-3-L 2.2 3.2 212×67 0.34 11,500 在庫 在庫〇 追加 DL DL
130157 S311-4-L 7 8 282×91 0.82 20,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q
130149 311-1-L 26 32 35~65 20 16 - 18.5 21.5 10 12.5 23 M4x0.7 - 5 5 1 1.5
130150 311-2-L 28 37 32~62 25 13 15 19 24.5 10~14 16.5 23 M4x0.7 - 6 5.5 1.5 2
130151 311-3-L 39.5 46 32~67 35 19 25 25 31 16 21 30 M6x1.0 - 7.5 6.5 2.2 3.2
130152 311-4-L 58 58 45~95 44 32 41 37 - 18~21 27 43 M8x1.25 9.5 9.5 8.5 7 8
130153 311-5-L 58 58 45~127 44 32 41 37 - 18~21 27 45 M10x1.5 9.5 9.5 8.5 10 11
130154 S311-1-L 26 32 35~65 20 16 - 18.5 21.5 10 12.5 23 M4x0.7 - 5 5 1 1.5
130155 S311-2-L 28 37 32~62 25 13 15 19 24.5 10~14 16.5 23 M4x0.7 - 6 5.5 1.5 2
130156 S311-3-L 39.5 46 32~67 35 19 25 25 31 16 21 30 M6x1.0 - 7.5 6.5 2.2 3.2
130157 S311-4-L 58 58 45~95 44 32 41 37 - 18~21 27 43 M8x1.25 9.5 9.5 8.5 7 8

材質・熱処理・表面処理

名称 材質 表面処理
トグルフッククランプ311-L 311:SM490、S311:SUS304 311:亜鉛メッキ

特長

■安全レバーを解除しなければ操作できない構造になっておりますので誤操作・誤作動を防げます。

[付属品]フックキャッチ

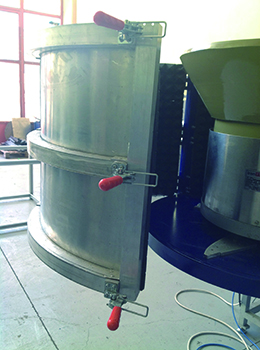

使用例
