防振フット(軽量型)
E-9943
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 防振材色 | ネジ径 (並目） |
許容荷重 | 固有振動数 Hz※1 |
対象振動 周波数Hz※2 |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kgf | N | DXF | STEP | |||||||||||
| 109447 | BFL20D007 | ピンク | M5x0.8 | 0.7-1.6 | 7-15.7 | 15 | 30～ | 12 | 650 | 在庫 | 在庫〇 | 追加 |
|
|
| 109448 | BFL20D013 | 濃黄 | M5x0.8 | 1.4-3.1 | 14-30.4 | 14 | 28～ | 12 | 650 | 在庫 | お問合わせ | 追加 |
|
|
| 109449 | BFL20D030 | 濃緑 | M5x0.8 | 2.9-6.6 | 28-64.7 | 14 | 28～ | 13 | 650 | 在庫 | 在庫△ | 追加 |
|
|
| 109450 | BFL20D060 | 濃青 | M5x0.8 | 4.9-11.4 | 48-111.8 | 14 | 28～ | 14 | 650 | 在庫 | 在庫〇 | 追加 |
|
|
| 109451 | BFL20M097 | 濃紫 | M5x0.8 | 7.4-17.1 | 73-167.8 | 15 | 30～ | 14 | 650 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ |
|---|---|---|
| 109447 | BFL20D007 | |
| 109448 | BFL20D013 | |
| 109449 | BFL20D030 | |
| 109450 | BFL20D060 | |
| 109451 | BFL20M097 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 防振フット(軽量型) | ボルト:S45C樹脂部:ポリアミド樹脂 | ボルト:三価クロメートメッキ |
特長
-
■発泡ポリウレタンを用いた除振、防振効果の高いフット形状のマウントです。
■低周波振動の除去が可能
ゴム系の防振材より優れた発泡ポリウレタンを用いる事により低周波振動の除去ができます。
■設置面への色移りがない
除振材から設置床面への色移りがありません。
■フットサイズは全種類同一です
荷重にあわせて5種類（6.8N～180N）から選定でき、フットサイズは同一です。
■樹脂カバー付き
デザイン性に優れた樹脂カバーが付いています。
[用途]
■外部から伝わる振動の除去
精密測定機、検査、加工機などの直置きの機器へ外部殻伝わる振動の除去。
■外部へ伝わる振動の抑制
ポンプ、発電機など直置きの機器から外部に伝わる振動の抑制。
※1.固有振動数は許容荷重を加えたときの計算値です。
※2.対象振動周波数は除振・防振の対象となる振動周波数です。許容荷重を加えたときに振動が1/2～1/3に減衰される周波数を基準にしています。
使用例
選定方法
■選定のポイント
搭載荷重に対するマウントの固有振動数を読み取り、除振・防振したい振動周波数の1/2（0.5倍）以下のものをお選び下さい。
（ビルトイン防振マウント貢の選定例もあわせてご覧ください。）

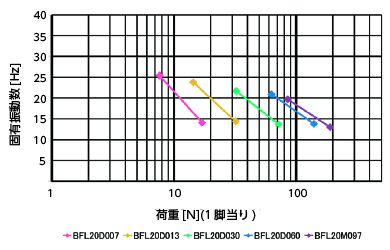

●特性データ
■注意事項
・マウントの固有振動数が、除振したい振動周波数の1/√2（0.7倍）以上の場合は除振効果が得られず、振動が増幅します。
・特にモーターやコンプレッサーなどで振動周波数（回転数）が変化するものに取付けた場合、振動周波数がマウントの固有振動数付近になると、搭載物が大きく揺れる場合がございますのでご注意下さい。
選定ナビ
特性グラフの確認
使用環境に条件を入力していただくことで、特性グラフを確認することができます。
1.支持荷重（1点あたり）
除振・防振製品1個にかかる荷重を入力してください。
kg
N
2.対象振動周波数
低減したい振動周波数（低い方）を入力してください。
Hz
3.振動伝達率
対象周波数の振動を何倍にするか選択してください。
