• NBK

RoHS対応

防振フット(重量型)

E-9943

  • 防振フット(重量型) PIC1

  • 防振フット(重量型) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 防振材色 許容荷重 固有振動数
Hz※1		 対象振動
周波数Hz※2		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
kgf N DXF STEP
109452 BFH050D13012 紫 100-230 990-2350 14 28 0.4 2,120 × 在庫△ 追加 DL DL
109453 BFH050D26012 深緑 230-530 2200-5230 18 36 0.4 2,580 × 在庫△ 追加 DL DL
109454 BFH050D52012 濃紺 320-750 3130-7440 17 34 0.4 3,590 × お問合わせ 追加 DL DL
109455 BFH075D13012 紫 280-660 2760-6570 14 28 0.8 3,210 × 在庫〇 追加 DL DL
109456 BFH075D26012 深緑 570-1340 5550-13200 18 36 0.8 4,640 × 在庫△ 追加 DL DL
109457 BFH075D52012 濃紺 960-2280 9410-22400 18 36 0.8 6,420 × 在庫△ 追加 DL DL
109458 BFH100D13012 紫 570-1340 5550-13200 14 28 1.8 4,880 × 在庫△ 追加 DL DL
109459 BFH100D26012 深緑 1100-2610 10800-25700 18 36 1.8 7,050 × 在庫△ 追加 DL DL
109460 BFH100D52012 濃紺 2100-4930 20400-48400 18 36 1.8 10,120 × 在庫△ 追加 DL DL
109461 BFH050D13025 紫 80-170 740-1740 10 20 0.4 2,570 × 在庫△ 追加 DL DL
109462 BFH050D26025 深緑 180-410 1700-4040 12 24 0.4 3,570 × お問合わせ 追加 DL DL
109463 BFH050D52025 濃紺 220-520 2180-5190 12 24 0.4 5,540 × お問合わせ 追加 DL DL
109464 BFH075D13025 紫 200-460 1940-4610 10 20 0.9 4,210 × お問合わせ 追加 DL DL
109465 BFH075D26025 深緑 460-1080 4460-10600 13 26 0.9 7,430 × お問合わせ 追加 DL DL
109466 BFH075D52025 濃紺 600-1420 5880-14000 12 24 0.9 11,110 × 在庫〇 追加 DL DL
109467 BFH100D13025 紫 410-960 3960-9420 10 20 1.9 6,590 × 在庫△ 追加 DL DL
109468 BFH100D26025 深緑 900-2130 8780-20900 13 26 1.9 11,130 × お問合わせ 追加 DL DL
109469 BFH100D52025 濃紺 1300-3030 12600-29800 12 24 1.9 17,650 × 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A H D
109452 BFH050D13012 62 23.5 22
109453 BFH050D26012 62 23.5 22
109454 BFH050D52012 62 23.5 22
109455 BFH075D13012 87 27.5 25
109456 BFH075D26012 87 27.5 25
109457 BFH075D52012 87 27.5 25
109458 BFH100D13012 112 33.5 32
109459 BFH100D26012 112 33.5 32
109460 BFH100D52012 112 33.5 32
109461 BFH050D13025 62 36 22
109462 BFH050D26025 62 36 22
109463 BFH050D52025 62 36 22
109464 BFH075D13025 87 40 25
109465 BFH075D26025 87 40 25
109466 BFH075D52025 87 40 25
109467 BFH100D13025 112 46 32
109468 BFH100D26025 112 46 32
109469 BFH100D52025 112 46 32

材質・熱処理・表面処理

名称 材質 表面処理
防振フット(重量型) プレート:FC200 塗装

特長

■低周波振動の除去が可能
ゴム系の防振材より優れた発泡ポリウレタンを用いる事により低周波振動の除去ができます。
■クリープが少ない
設置後のクリープ（撓み量の変化）が少ない。
■設置面への色移りがない
防振材から設置床面への色移りがありません。
■床面の傾斜を吸収
フレキシブルボルト接続により床面の傾斜を吸収します。

[用途]
■外部から伝わる振動の除去
工作機械、産業機器、測定器、検査、加工機などへ外部から伝わる振動の除去。
■外部へ伝わる振動の抑制
工作機械、産業機器、ポンプ、発電機などの振動源から外部に伝わる振動の抑制。

※1.固有振動数は許容荷重を加えたときの計算値です。
※2.対象振動周波数は除振・防振の対象となる振動周波数です。許容荷重を加えたときに振動が1/2～1/3に減衰される周波数を基準にしています。

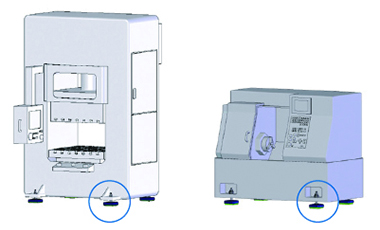

使用例

選定方法

■選定のポイント

搭載荷重に対するマウントの固有振動数を読み取り、除振・防振したい振動周波数の1/2（0.5倍）以下のものをお選びください。
（ビルトイン防振マウント貢の選定例もあわせてご覧下さい）

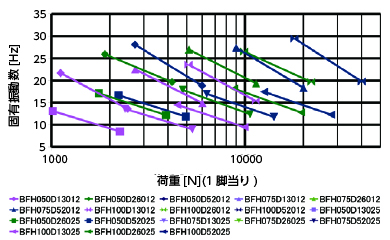

●特性データ



■注意事項

・搭載物がレベルの変化や揺れを嫌う場合は、固有振動数が高めのもの（許容荷重に余裕があるもの）を選定してください。

　ただし、マウントの固有振動数が、除振したい振動周波数の1/√2（0.7倍）以上の場合は除振効果が得られず、振動が増幅します。

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件
