RoHS対応

昇降付防振フット(ダイヤル型)

E-1125

  • 昇降付防振フット(ダイヤル型) PIC1

  • 昇降付防振フット(ダイヤル型) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № タイプ 高さ調整量 撓み量 T※1 許容荷重 固有振動数※2 質量g 価格 在庫設定 在庫情報 製品BOX CAD
N kgf DXF STEP
121522 BFD14M380 標準 19 0.6 1962～3924 200～400 17 2400 5,550 × お問合わせ 追加 DL DL
121523 BFD14M630 標準 19 0.6 3924～7848 400～800 20 2400 5,750 × 在庫△ 追加 DL DL
121524 BFD14M97H 高減衰 19 0.6 3188～6377 325～650 25 2400 7,100 × お問合わせ 追加 DL DL
125721 BFD18M630 標準 25 0.6 6897～13734 700～1400 17 5300 9,800 × お問合わせ 追加 DL DL
125722 BFD18M970 標準 25 0.6 9810～19620 1000～2000 20 5300 10,200 × 在庫△ 追加 DL DL
125723 BFD18M97H 高減衰 25 0.6 6377～12753 650～1300 25 5300 12,200 × 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № P L H C M H
121522 BFD14M380 143 141 49 10 M16 19
121523 BFD14M630 143 141 49 10 M16 19
121524 BFD14M97H 143 141 49 10 M16 19
125721 BFD18M630 185 165 68 10 M20 25
125722 BFD18M970 185 165 68 10 M20 25
125723 BFD18M97H 185 165 68 10 M20 25

材質・熱処理・表面処理

名称 材質 表面処理
昇降付防振フット(ダイヤル型) ボディ：FC250
ボルト：SS400
球面座金：S45C		 塗装・三価クロメートメッキ

特長

■耐久性・防振性能が高い、エーテル系発泡ポリウレタン防振材を用いております。
■ダイヤル形状の昇降機能により、容易にレべリングができます。
■スイベル機構により、傾斜面（３度まで）に設置ができます。
■床への色移りがありません。

[用途]
産業機器の除振・防振・レべリング機構

※1.撓み量は最大の許容荷重を加えた時の防振材の撓み量（計算値）です。
※2.固有振動数は最大の許容荷重を加えた時の値（計算値）です。

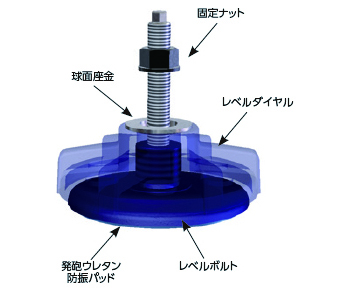

構成図



レベル出しする時は固定ナットを緩め、レベルダイヤルを廻します。（レベルダイヤル、球面座金部が上下します。）

レベル出しが終わったら固定ナットを締めます。

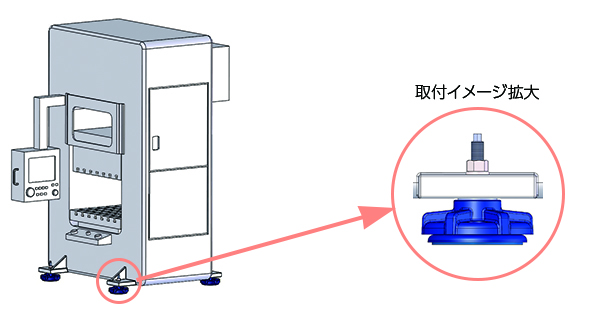

使用例

■事例

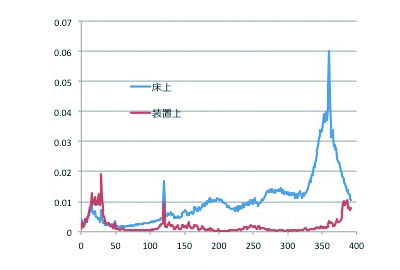

●工場床振動の除去

工場床上の振動とBFD14M97Hを設置した装置上の振動を加速度計で測定した結果です。

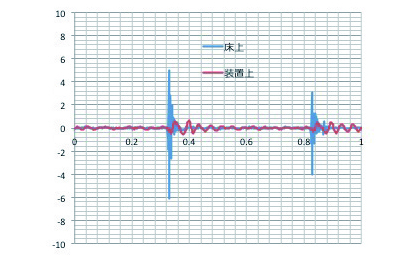

●歩行振動の除去

装置の周囲を人が歩いた時の床上で振動とBFD14M630を設置した装置上の加速度計で測定した結果です。

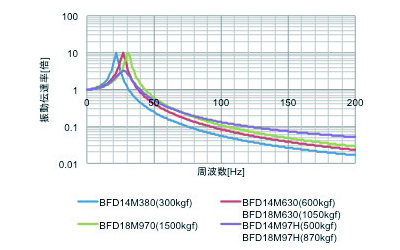

特性グラフ



※防振機能による振動の増減を表します。

例えば、振動伝達率が0.1倍の場合、振動が0.1倍に減衰、2倍の場合、振動が2倍に増幅します。

※（　）内は想定荷重です。



選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
