レベリングエレメント BNRV(ステンレススチール製)

E-9927

仕様/価格

オーダーNo. No. 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989838 BNRV050P4 1.5 0.4 7,740 × お問合わせ 追加 DL
989839 BNRV070P4 4 0.6 11,140 × お問合わせ 追加 DL
989840 BNRV110P4 8 1.2 22,880 × お問合わせ 追加 DL
989841 BNRV150P4 15 2.6 41,080 × お問合わせ 追加 DL
989842 BNRV050P30W 0.5 0.4 7,740 × お問合わせ 追加 DL
989843 BNRV070P30W 1.5 0.6 11,140 × お問合わせ 追加 DL
989844 BNRV110P30W 4 1.2 22,880 × お問合わせ 追加 DL
989845 BNRV150P30W 8 2.6 41,080 × お問合わせ 追加 DL
989846 BNRV050PBR7 2 0.4 7,740 × お問合わせ 追加 DL
989847 BNRV070PBR7 6 0.6 10,600 × お問合わせ 追加 DL
989848 BNRV110PBR7 12 1.2 21,600 × お問合わせ 追加 DL
989849 BNRV150PBR7 25 2.6 38,070 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C
989838 BNRV050P4 54 25 17
989839 BNRV070P4 76 28 21
989840 BNRV110P4 116 29 25
989841 BNRV150P4 156 31 25
989842 BNRV050P30W 54 28 17
989843 BNRV070P30W 76 31 21
989844 BNRV110P30W 116 32 25
989845 BNRV150P30W 156 34 25
989846 BNRV050PBR7 54 17 17
989847 BNRV070PBR7 76 20 21
989848 BNRV110PBR7 116 21 25
989849 BNRV150PBR7 156 23 25

材質・熱処理・表面処理

名称 材質
レベリングエレメント BNRV(ステンレススチール製) ケース:ステンレススチール
防振プレート:NBR

特長

■ボルトオンタイプのレベリングエレメントです。
■レベル調整機構と防振機能、滑り止め機能を備えています。
■対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントがあります。
■対応周波数の低い順からP30W、P4になっています。PBR7は滑り止め機能としてご利用ください。
■食品、飲料用の生産・パッケージングなどの産業機械、化学・製薬産業機械に適しています。
 BNRV … P4   : 防振プレートB4を使用
 BNRV … P30W : 防振プレートB30Wを使用
 BNRV … PBR7 :滑り止めプレートBR7を使用
■BNRV…PBR7は、防振機能を備えていません。
■ボルトナットはレベリングネジBNRBSの中から、お選びいただくことができます。もしくはこちらのページを御参照ください。
【耐熱温度】ー20°~+80°

※ボルトは付属しておりませんので、レベリングねじ(BNRBSF)より選定してください。

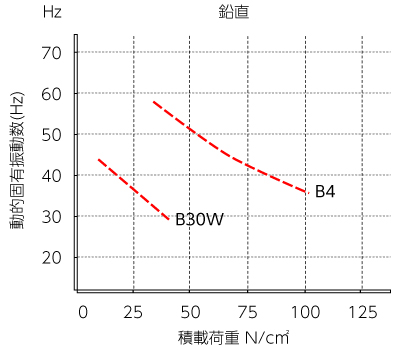

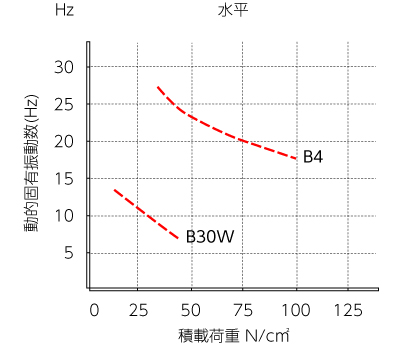

特性グラフ

プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。
