レベリングエレメント BNV/BNR

E-9927

仕様/価格

タイプ オーダーNo. No. 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
正方形 989781 BNV050P4 1.5 0.2 2,990 × お問合わせ 追加 DL
正方形 989782 BNV080P4 4.5 0.5 6,000 × お問合わせ 追加 DL
正方形 989783 BNV110P4 10 1.4 9,680 × お問合わせ 追加 DL
正方形 989784 BNV115P4 10 1.6 10,400 × お問合わせ 追加 DL
正方形 989785 BNV150P4 18 2.5 17,250 × お問合わせ 追加 DL
正方形 989786 BNV200P4 30 4.6 27,720 × お問合わせ 追加 DL
正方形 989787 BNV050P0 2 0.2 2,990 × お問合わせ 追加 DL
正方形 989788 BNV080P0 5.5 0.5 6,000 × お問合わせ 追加 DL
正方形 989789 BNV110P0 12 1.4 9,680 × 在庫△ 追加 DL
正方形 989790 BNV115P0 12 1.6 10,400 × お問合わせ 追加 DL
正方形 989791 BNV150P0 22.5 2.5 17,250 × お問合わせ 追加 DL
正方形 989792 BNV200P0 40 4.6 27,720 × 在庫△ 追加 DL
正方形 989793 BNV050P30W 0.65 0.2 2,990 × お問合わせ 追加 DL
正方形 989794 BNV080P30W 1.6 0.5 6,000 × お問合わせ 追加 DL
正方形 989795 BNV110P30W 4 1.4 9,680 × お問合わせ 追加 DL
正方形 989796 BNV115P30W 4 1.6 10,400 × お問合わせ 追加 DL
正方形 989797 BNV150P30W 7 2.5 17,250 × お問合わせ 追加 DL
正方形 989798 BNV200P30W 14 4.6 27,720 × お問合わせ 追加 DL
円形 989799 BNR050P4 1.5 0.2 2,990 × 在庫△ 追加 DL
円形 989800 BNR080P4 4 0.4 5,450 × お問合わせ 追加 DL
円形 989801 BNR110P4 8 1.2 8,800 × 在庫〇 追加 DL
円形 989802 BNR150P4 15 2.6 15,000 × お問合わせ 追加 DL
円形 989803 BNR200P4 25 4.6 25,200 × お問合わせ 追加 DL
円形 989804 BNR050P0 1.5 0.2 2,990 × お問合わせ 追加 DL
円形 989805 BNR080P0 5 0.4 5,450 × お問合わせ 追加 DL
円形 989806 BNR110P0 10 1.2 8,800 × お問合わせ 追加 DL
円形 989807 BNR150P0 18 2.6 15,000 × お問合わせ 追加 DL
円形 989808 BNR200P0 35 4.6 25,200 × お問合わせ 追加 DL
円形 989809 BNR050P30W 0.55 0.2 2,990 × お問合わせ 追加 DL
円形 989810 BNR080P30W 1.4 0.4 5,450 × お問合わせ 追加 DL
円形 989811 BNR110P30W 3 1.2 8,800 × お問合わせ 追加 DL
円形 989812 BNR150P30W 4.5 2.6 15,000 × お問合わせ 追加 DL
円形 989813 BNR200P30W 10 4.6 25,200 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D
989781 BNV050P4 60 60 22 13
989782 BNV080P4 85 85 24 17
989783 BNV110P4 123 123 28 22
989784 BNV115P4 163 88 29 25
989785 BNV150P4 147 147 32 28
989786 BNV200P4 260 165 35 32
989787 BNV050P0 60 60 22 13
989788 BNV080P0 85 85 24 17
989789 BNV110P0 123 123 28 22
989790 BNV115P0 163 88 29 25
989791 BNV150P0 147 147 32 28
989792 BNV200P0 260 165 35 32
989793 BNV050P30W 60 60 25 13
989794 BNV080P30W 85 85 27 17
989795 BNV110P30W 123 123 31 22
989796 BNV115P30W 163 88 32 25
989797 BNV150P30W 147 147 35 28
989798 BNV200P30W 260 165 38 32
989799 BNR050P4 60 21 12
989800 BNR080P4 85 23 14
989801 BNR110P4 120 31 18
989802 BNR150P4 162 36 18
989803 BNR200P4 214 42 23
989804 BNR050P0 60 21 12
989805 BNR080P0 85 23 14
989806 BNR110P0 120 31 18
989807 BNR150P0 162 36 18
989808 BNR200P0 214 42 23
989809 BNR050P30W 60 24 12
989810 BNR080P30W 85 26 14
989811 BNR110P30W 120 34 18
989812 BNR150P30W 162 38 18
989813 BNR200P30W 214 45 23

材質・熱処理・表面処理

名称 材質 表面処理
レベリングエレメント BNV/BNR ケース:FC250
防振プレート:NBR
ケース:塗装

特長

■ボルトオンタイプのレベリングエレメントです。
■レベル調整機構と防振機能を備えています。
■対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントがあります。
■対応周波数の低い順からP30W、P4、P0になっています。
■ プレス機、自動スタンピング機、ダイキャストマシンなどの防振に適しています。
  BNV(BNR)… P0   : 防振プレートB0を使用
  BNV(BNR)… P4   : 防振プレートB4を使用
  BNV(BNR)… P30W : 防振プレートB30Wを使用
【耐熱温度】ー20°~+80°

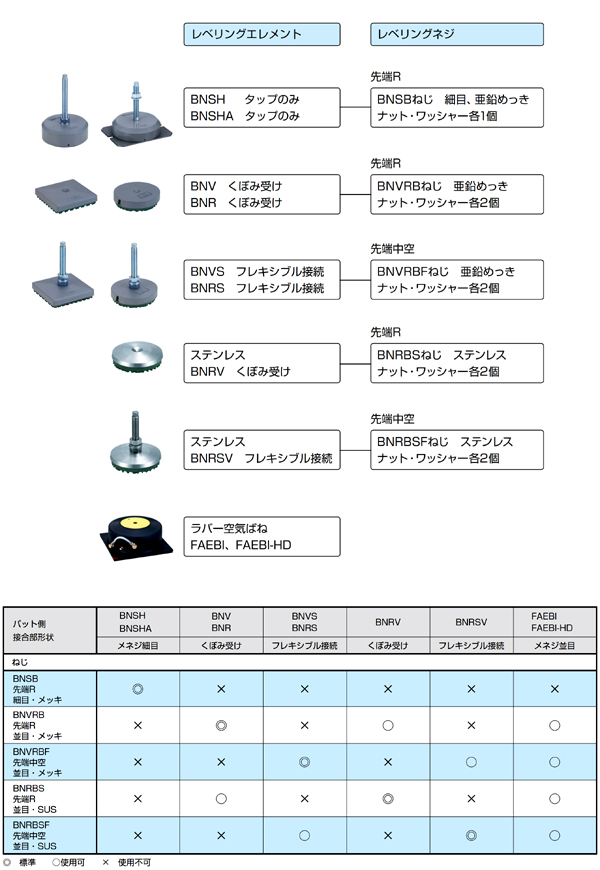

※ボルトは付属しておりませんので、フレキシブル接続用レベリングねじ(BNVRB)より選定してください。

ボルトナットはレベリングネジBNVRBの中から、お選びいただけます。もしくはこちらのページを御参照ください。

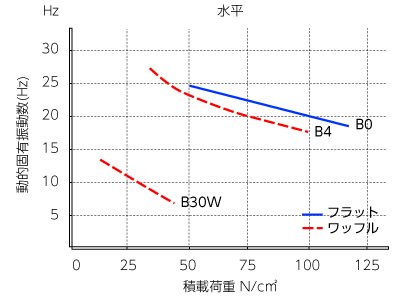

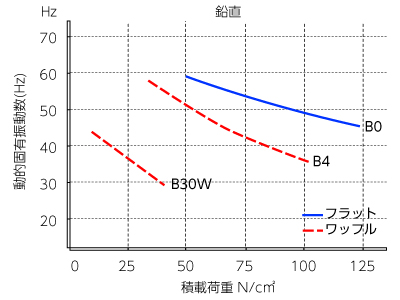

特性グラフ

プレート別



選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。
