レベリングエレメント BNVS/BNRS フレキシブル接続

E-9927

仕様/価格

タイプ オーダーNo. No. 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
正方形 989814 BNVS050P4 1.5 0.5 4,070 × お問合わせ 追加 DL
正方形 989815 BNVS080P4 4.5 1 7,400 × お問合わせ 追加 DL
正方形 989816 BNVS110P4 10 1.5 11,600 × お問合わせ 追加 DL
正方形 989817 BNVS150P4 18 2.5 19,800 × お問合わせ 追加 DL
正方形 989818 BNVS050P0 2 0.5 4,070 × お問合わせ 追加 DL
正方形 989819 BNVS080P0 5.5 1 7,400 × お問合わせ 追加 DL
正方形 989820 BNVS110P0 12 1.5 11,600 × お問合わせ 追加 DL
正方形 989821 BNVS150P0 22.5 2.5 19,800 × お問合わせ 追加 DL
正方形 989822 BNVS050P30W 0.7 0.5 4,070 × お問合わせ 追加 DL
正方形 989823 BNVS080P30W 1.6 1 7,400 × お問合わせ 追加 DL
正方形 989824 BNVS110P30W 4 1.5 11,600 × お問合わせ 追加 DL
正方形 989825 BNVS150P30W 7 2.5 19,800 × お問合わせ 追加 DL
円形 989826 BNRS050P4 1 0.4 4,070 × お問合わせ 追加 DL
円形 989827 BNRS070P4 4 0.6 5,900 × お問合わせ 追加 DL
円形 989828 BNRS110P4 8 1.2 9,850 × お問合わせ 追加 DL
円形 989829 BNRS150P4 15 2.6 16,400 × お問合わせ 追加 DL
円形 989830 BNRS050P0 1.5 0.4 4,070 × お問合わせ 追加 DL
円形 989831 BNRS070P0 4.5 0.6 5,900 × お問合わせ 追加 DL
円形 989832 BNRS110P0 10 1.2 9,850 × お問合わせ 追加 DL
円形 989833 BNRS150P0 18 2.6 16,400 × お問合わせ 追加 DL
円形 989834 BNRS050P30W 0.55 0.4 4,070 × お問合わせ 追加 DL
円形 989835 BNRS070P30W 1.4 0.6 5,900 × お問合わせ 追加 DL
円形 989836 BNRS110P30W 3 1.2 9,850 × お問合わせ 追加 DL
円形 989837 BNRS150P30W 4.5 2.6 16,400 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C(並目)
989814 BNVS050P4 60 22 M10X1.5
989815 BNVS080P4 85 24 M12X1.75
989816 BNVS110P4 123 28 M16X2.0
989817 BNVS150P4 147 32 M20X2.5
989818 BNVS050P0 60 22 M10X1.5
989819 BNVS080P0 85 24 M12X1.75
989820 BNVS110P0 123 28 M16X2.0
989821 BNVS150P0 147 32 M20X2.5
989822 BNVS050P30W 60 25 M10X1.5
989823 BNVS080P30W 85 27 M12X1.75
989824 BNVS110P30W 123 31 M16X2.0
989825 BNVS150P30W 147 35 M20X2.5
989826 BNRS050P4 60 21 M10X1.5
989827 BNRS070P4 79 29 M12X1.75
989828 BNRS110P4 120 31 M16X2.0
989829 BNRS150P4 162 35 M20X2.5
989830 BNRS050P0 60 21 M10X1.5
989831 BNRS070P0 79 29 M12X1.75
989832 BNRS110P0 120 31 M16X2.0
989833 BNRS150P0 162 35 M20X2.5
989834 BNRS050P30W 60 24 M10X1.5
989835 BNRS070P30W 79 31 M12X1.75
989836 BNRS110P30W 120 34 M16X2.0
989837 BNRS150P30W 162 38 M20X2.5

材質・熱処理・表面処理

名称 材質 表面処理
レベリングエレメント BNVS/BNRS フレキシブル接続 ケース:FC250
防振プレート:NBR
ケース:塗装

特長

■ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収することができます。
■レベル調整機構と防振機能を備えたレベリングエレメントです。
■対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントがあります。
■対応周波数の低い順からP30W、P4、P0になっています。
■ プレス機、自動スタンピング機、ダイキャストマシンなどの防振に適しています。
  BNVS(BNRS)… P0   : 防振プレートB0を使用
  BNVS(BNRS)… P4   : 防振プレートB4を使用
  BNVS(BNRS)… P30W : 防振プレートB30Wを使用
【耐熱温度】ー20°~+80°

※ボルトは付属しておりませんので、レベリングねじ(BNVRBF)より選定してください。

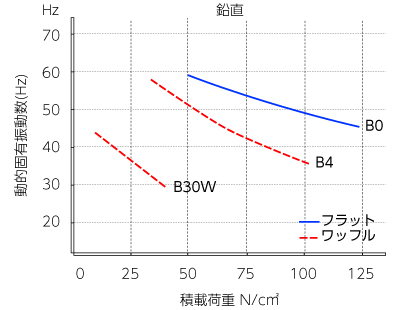

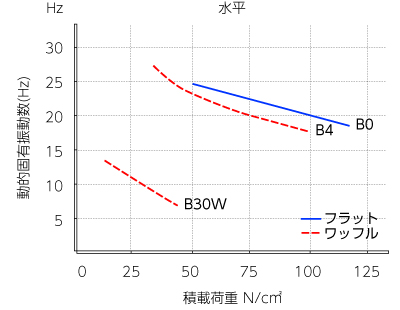

各型式の振動特性は防振プレートB0、B4、B30W(下図)を参照ください。

ボルトナットはレベリングネジBNVRBFの中から、お選びいただくことができます。もしくはこちらのページを御参照ください。

特性グラフ

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。
