レベリングエレメントBNSH/BNSHA

E-9927

仕様/価格(BNSH 円形タイプ)

オーダーNo. No. 高さ調節範囲 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989739 BNSH070P50 8 4.5 0.7 5,800 × お問合わせ 追加 DL
989740 BNSH080P50 12 8 1.2 14,520 × 在庫△ 追加 DL
989741 BNSH120P50 20 16 2.8 28,220 × お問合わせ 追加 DL
989742 BNSH160P50 20 35 4.6 37,700 × お問合わせ 追加 DL
989743 BNSH175P50 20 43 6.6 44,500 × お問合わせ 追加 DL
989744 BNSH200P50 20 65 10.6 70,950 × お問合わせ 追加 DL
989745 BNSH250P50 20 90 15.6 120,150 × お問合わせ 追加 DL
989746 BNSH070P32 8 2.5 0.7 5,800 × お問合わせ 追加 DL
989747 BNSH080P32 12 5 1.2 16,500 × お問合わせ 追加 DL
989748 BNSH120P32 20 10 2.8 26,130 × お問合わせ 追加 DL
989749 BNSH160P32 20 22 4.6 47,130 × お問合わせ 追加 DL
989750 BNSH175P32 20 27 6.6 55,630 × お問合わせ 追加 DL
989751 BNSH200P32 20 36 10.6 80,630 × お問合わせ 追加 DL
989752 BNSH250P32 20 48 15.6 115,700 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C(細目)
989739 BNSH070P50 80 42 M10x1.25
989740 BNSH080P50 96 45 M12x1.5
989741 BNSH120P50 133 51 M16x1.5
989742 BNSH160P50 175 54 M20x1.5
989743 BNSH175P50 200 57 M20x1.5
989744 BNSH200P50 227 64 M24x2.0
989745 BNSH250P50 270 66 M30x2.0
989746 BNSH070P32 80 42 M10x1.25
989747 BNSH080P32 96 45 M12x1.5
989748 BNSH120P32 133 51 M16x1.5
989749 BNSH160P32 175 54 M20x1.5
989750 BNSH175P32 200 57 M20x1.5
989751 BNSH200P32 227 64 M24x2.0
989752 BNSH250P32 270 66 M30x2.0

仕様/価格(BNSHA 円形床固定タイプ)

オーダーNo. No. 高さ調節範囲 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989769 BNSHA080P50 12 8 1.2 28,250 × お問合わせ 追加 DL
989770 BNSHA120P50 20 16 2.8 42,250 × お問合わせ 追加 DL
989771 BNSHA160P50 20 35 4.9 59,880 × お問合わせ 追加 DL
989772 BNSHA175P50 20 43 6.6 78,130 × お問合わせ 追加 DL
989773 BNSHA200P50 20 65 10.6 113,130 × お問合わせ 追加 DL
989774 BNSHA250P50 20 90 15.6 150,000 × お問合わせ 追加 DL
989775 BNSHA080P32 12 5 1.2 28,250 × お問合わせ 追加 DL
989776 BNSHA120P32 20 10 2.8 42,250 × お問合わせ 追加 DL
989777 BNSHA160P32 20 22 4.9 59,880 × お問合わせ 追加 DL
989778 BNSHA175P32 20 27 6.6 78,130 × お問合わせ 追加 DL
989779 BNSHA200P32 20 36 10.6 113,130 × お問合わせ 追加 DL
989780 BNSHA250P32 20 48 15.6 150,000 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C(細目) D E F G H I
989769 BNSHA080P50 96 50 M12x1.5 140 90 5 13 120 15
989770 BNSHA120P50 133 59 M16x1.5 180 125 5 13 160 15
989771 BNSHA160P50 175 65 M20x1.5 220 170 5 16 200 15
989772 BNSHA175P50 200 73 M20x1.5 260 185 8 20 230 20
989773 BNSHA200P50 227 77 M24x2.0 300 225 8 20 270 20
989774 BNSHA250P50 270 77 M30x2.0 330 265 8 20 300 20
989775 BNSHA080P32 96 50 M12x1.5 140 90 5 13 120 15
989776 BNSHA120P32 133 59 M16x1.5 180 125 5 13 160 15
989777 BNSHA160P32 175 65 M20x1.5 220 170 5 16 200 15
989778 BNSHA175P32 200 73 M20x1.5 260 185 8 20 230 20
989779 BNSHA200P32 227 77 M24x2.0 300 225 8 20 270 20
989780 BNSHA250P32 270 77 M30x2.0 330 265 8 20 300 20

材質・熱処理・表面処理

名称 材質
レベリングエレメントBNSH/BNSHA ケース:FC250
防振プレート:NBR

特長

■レベル調整機構と防振機能を備えたレベリングエレメントです。(BNSH)
■レベル調整機構と防振機能を備えた固定型のレベリングエレメントです。(BNSHA)
■ プレス機、自動スタンピング機、ダイキャストマシンなどの防振に適しています。
  BNSH(BNSHA)… P50 : 防振プレートB50を使用
  BNSH(BNSHA)… P32 : 防振プレートB32を使用
ボルトナットはレベリングネジBNSBの中から、お選びいただけます。
【耐熱温度】ー20°~+80°

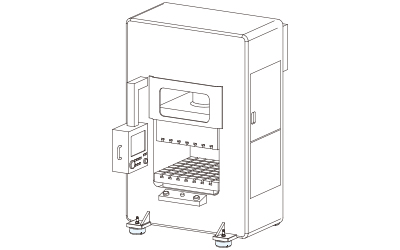

使用例

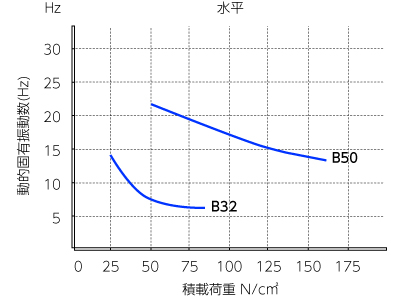

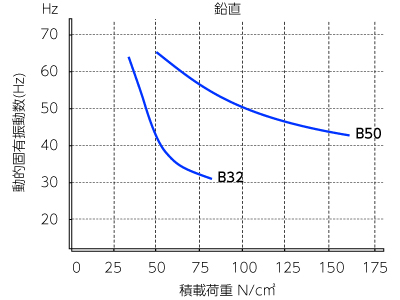

特性グラフ

その他

レベル調整用ボルトの組合せ



レベリングエレメント BNSH/BNSHAに使用するレベル調整用ねじは、ご希望の全長から選定できます。
以下の適合表でご確認ください。



BNSH(円形タイプ)

レベリングねじ BNSB



BNSHA(円形・床固定タイプ)

レベリングねじ BNSB

オーダー№ 全長 オーダー№   オーダー№ 全長 オーダー№
989739 BNSH070P50 100 989753 BNSB10100   989769 BNSHA080950 80 989755 BNSB12080
989739 BNSH070P50 125 989754 BNSB10125   989769 BNSHA080950 125 989756 BNSB12125
989746 BNSH070P32 100 989753 BNSB10100   989769 BNSHA080950 150 989757 BNSB12150
989746 BNSH070P32 125 989754 BNSB10125   989775 BNSHA080P32 80 989755 BNSB12080
989740 BNSH080P50 80 989755 BNSB12080   989775 BNSHA080P32 125 989756 BNSB12125
989740 BNSH080P50 125 989756 BNSB12125   989775 BNSHA080P32 150 989757 BNSB12150
989740 BNSH080P50 150 989757 BNBS12150   989770 BNSHA120P50 100 989758 BNSB16100
989747 BNSH080P32 80 989755 BNSB12080   989770 BNSHA120P50 150 989759 BNSB16150
989747 BNSH080P32 125 989756 BNSB12125   989770 BNSHA120P50 200 989760 BNSB16200
989747 BNSH080P32 150 989757 BNBS12150   989776 BNSHA120P32 100 989758 BNSB16100
989741 BNSH120P50 100 989758 BNSB16100   989776 BNSHA120P32 150 989759 BNSB16150
989741 BNSH120P50 150 989759 BNSB16150   989776 BNSHA120P32 200 989760 BNSB16200
989741 BNSH120P50 200 989760 BNSB16200   989771 BNSHA160P50 100 989761 BNSB20100
989748 BNSH120P32 100 989758 BNSB16100   989771 BNSHA160P50 125 989762 BNSB20125
989748 BNSH120P32 150 989759 BNSB16150   989771 BNSHA160P50 150 989763 BNSB20150
989748 BNSH120P32 200 989760 BNSB16200   989771 BNSHA160P50 200 989764 BNSB20200
989742 BNSH160P50 100 989761 BNSB20100   989772 BNSHA175P50 100 989761 BNSB20100
989742 BNSH160P50 125 989762 BNSB20125   989772 BNSHA175P50 125 989762 BNSB20125
989742 BNSH160P50 150 989763 BNSB20150   989772 BNSHA175P50 150 989763 BNSB20150
989742 BNSH160P50 200 989764 BNSB20200   989772 BNSHA175P50 200 989764 BNSB20200
989743 BNSH175P50 100 989761 BNSB20100   989777 BNSHA160P32 100 989761 BNSB20100
989743 BNSH175P50 125 989762 BNSB20125   989777 BNSHA160P32 125 989762 BNSB20125
989743 BNSH175P50 150 989763 BNSB20150   989777 BNSHA160P32 150 989763 BNSB20150
989743 BNSH175P50 200 989764 BNSB20200   989777 BNSHA160P32 200 989764 BNSB20200
989749 BNSH160P32 100 989761 BNSB20100   989778 BNSHA175P32 100 989761 BNSB20100
989749 BNSH160P32 125 989762 BNSB20125   989778 BNSHA175P32 125 989762 BNSB20125
989749 BNSH160P32 150 989763 BNSB20150   989778 BNSHA175P32 150 989763 BNSB20150
989749 BNSH160P32 200 989764 BNSB20200   989778 BNSHA175P32 200 989764 BNSB20200
989750 BNSH175P32 100 989761 BNSB20100   989773 BNSHA200P50 150 989765 BNSB24150
989750 BNSH175P32 125 989762 BNSB20125   989773 BNSHA200P50 200 989766 BNSB24200
989750 BNSH175P32 150 989763 BNSB20150   989779 BNSHA200P32 150 989765 BNSB24150
989750 BNSH175P32 200 989764 BNSB20200   989779 BNSHA200P32 200 989766 BNSB24200
989744 BNSH200P50 150 989765 BNSB24150   989774 BNSHA250P50 150 989767 BNSB30150
989744 BNSH200P50 200 989766 BNSB24200   989774 BNSHA250P50 200 989768 BNSB30200
989751 BNSH200P32 150 989765 BNSB24150   989780 BNSHA250P32 150 989767 BNSB30150
989751 BNSH200P32 200 989766 BNSB24200   989780 BNSHA250P32 200 989768 BNSB30200
989745 BNSH250P50 150 989767 BNSB30150
989745 BNSH250P50 200 989768 BNSB30200

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数:-

以下の「選定結果を見る」から最適な機種を選択して下さい
