レベリングエレメント BNRSV(ステンレススチール製)

E-9927

  • 9927BNRSV.jpg

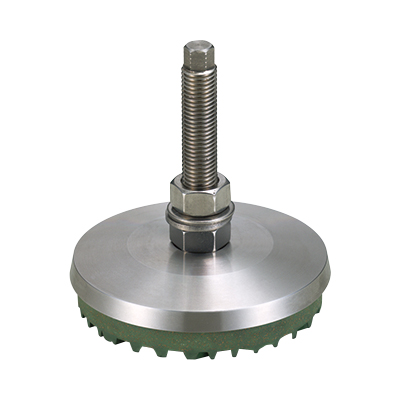

  • 9927BNRSV2.jpg

  • 9927BNRSV.jpg

  • 9927BNRSV2.jpg

仕様/価格

オーダーNo. No. 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989850 BNRSV050P4 1 0.4 8,940 × お問合わせ 追加 DL
989851 BNRSV070P4 4 0.6 12,030 × お問合わせ 追加 DL
989852 BNRSV110P4 8 1.2 22,320 × お問合わせ 追加 DL
989853 BNRSV150P4 15 2.6 42,510 × お問合わせ 追加 DL
989854 BNRSV050P30W 0.5 0.4 8,940 × お問合わせ 追加 DL
989855 BNRSV070P30W 1.5 0.6 12,030 × お問合わせ 追加 DL
989856 BNRSV110P30W 4 1.2 22,320 × お問合わせ 追加 DL
989857 BNRSV150P30W 8 2.6 42,510 × お問合わせ 追加 DL
989858 BNRSV050PBR7 2 0.4 8,280 × お問合わせ 追加 DL
989859 BNRSV070PBR7 6 0.6 11,310 × お問合わせ 追加 DL
989860 BNRSV110PBR7 12 1.2 21,970 × お問合わせ 追加 DL
989861 BNRSV150PBR7 25 2.6 38,870 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C(並目)
989850 BNRSV050P4 54 25 M10X1.5
989851 BNRSV070P4 76 28 M12X1.75
989852 BNRSV110P4 116 29 M16X2.0
989853 BNRSV150P4 156 31 M20X2.5
989854 BNRSV050P30W 54 28 M10X1.5
989855 BNRSV070P30W 76 31 M12X1.75
989856 BNRSV110P30W 116 32 M16X2.0
989857 BNRSV150P30W 156 34 M20X2.5
989858 BNRSV050PBR7 54 17 M10X1.5
989859 BNRSV070PBR7 76 20 M12X1.75
989860 BNRSV110PBR7 116 21 M16X2.0
989861 BNRSV150PBR7 156 23 M20X2.5

材質・熱処理・表面処理

名称 材質
レベリングエレメント BNRSV(ステンレススチール製) ケース：ステンレススチール
防振プレート：NBR

特長

■ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収することができます。
■レベル調整機構と防振機能、滑り止め機能を備えたレベリングエレメントです。
■対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントがあります。
■対応周波数の低い順からP30W、P4になっています。PBR7はすべり止め機能としてご利用ください。
■食品、飲料用の生産・パッケージングなどの産業機械、化学・製薬産業機械に適しています。
　BNRSV … P4 　　: 防振プレートB4を使用
　BNRSV … P30W : 防振プレートB30Wを使用
　BNRSV … PBR7 : 滑り止めプレートBR7を使用
■BNRSＶ…PBR7は棒新機能を備えていません。
■ボルトナットはフレキシブル接続用レベリングネジBNRBSFの中から、お選びいただくことができます。もしくはこちらのページを御参照ください。
【耐熱温度】ｰ20°～＋80°

※ボルトは付属しておりませんので、レベリングねじ（BNRBSF）より選定してください。

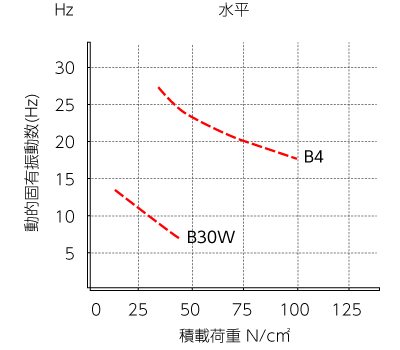

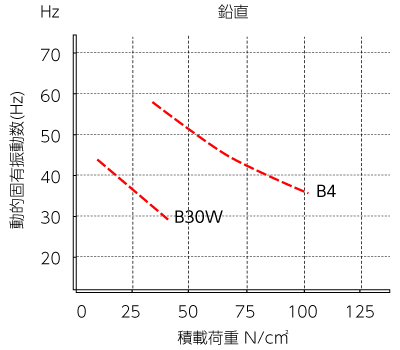

特性グラフ

■プレート別

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。
