ロックタイト5軸マシンバイス(中心移動型)
E-9940
ロックタイト5軸マシンバイス
仕様/価格

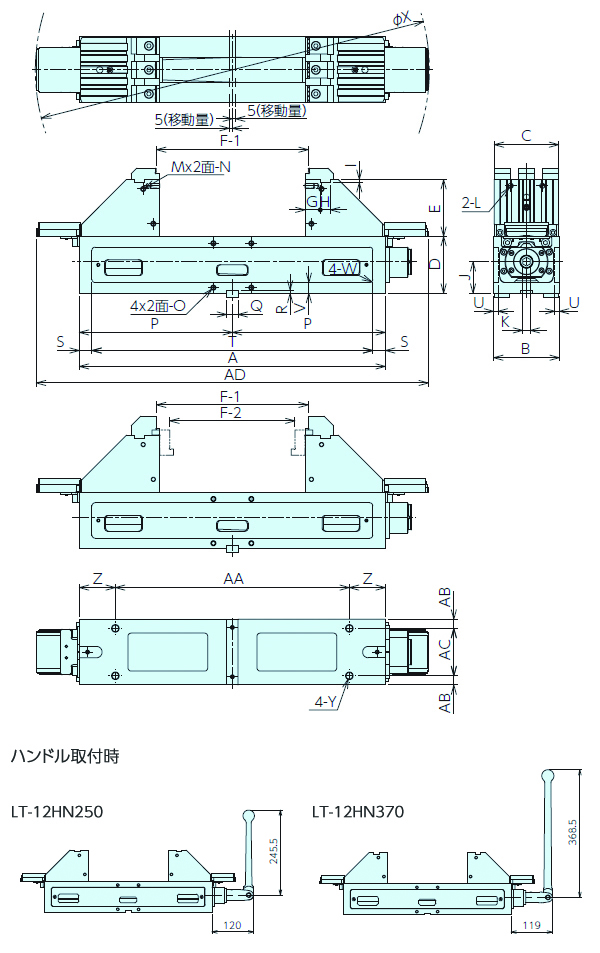

寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F-1 | F-2 | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | x | Y | Z | AA | AB | AC | AD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150052 | LT5AU100CM | 386 | 104 | 102 | 90 | 90 | 23 ～ 142 | 13 ～ 100 | 24 | 16 | 5 | 50 | 12 | M8 x 1.25 | 4 | M8 x 1.25 | M8 x 1.25 | 193 | 18 | 5 | 20 | 346 | 7 | 17 | R5 | 526 | M12x 1.75 | 57 | 272 | 14.5 | 75 | 522 | |
| 150053 | LT5AU100C | 484 | 104 | 102 | 90 | 90 | 23 ～ 240 | 13 ～ 198 | 24 | 16 | 5 | 50 | 12 | M8 x 1.25 | 4 | M8 x 1.25 | M8 x 1.25 | 242 | 18 | 5 | 20 | 444 | 7 | 17 | R5 | 624 | M12x 1.75 | 57 | 370 | 14.5 | 75 | 620 |
特長
-
■長尺ワークを複数の5軸マシンバイスでクランプする場合、ワークの歪を矯正することなくクランプができるマシンバイスです。
■口金間の中心が±5㎜移動して、ワークをクランプします。
■歪みを矯正しないため、アンクランプ後の歪み取り作業や傷修正の心配もなく、さらに精度変化も抑えるため加工時間の削減につながります。
■ロックタイト浮上り防止機構
半球セグメントにより、可動体に斜め下方向45度の力を加えることでワークの浮上りを防止できます。
■口金交換式
2種類の口金を標準付属し、加工条件に最適な口金を使用できます。
[付属品]
ステップ口金（グリップタイプ）LT5AU100-SJG8（6個1組）：1組
ステップ口金（深さ20）LT5AU100-SJ20（2枚1組）：1組
標準取付クランプセット BCS18Q1（２組１セット）：2セット
標準ガイドブロック LTGB18-18（２個１組）：1組
標準ハンドル LT-12HN250、LT-12HN370：各1本
※本製品は単独での使用はできません。ロックタイト5軸マシンバイス（同サイズ）と組合せてご使用ください。

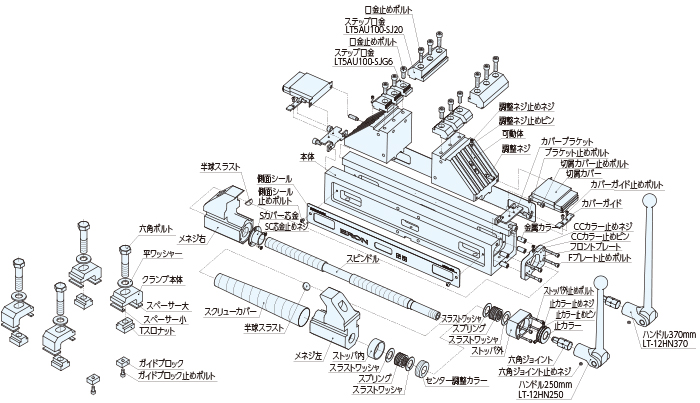

構成図
 |

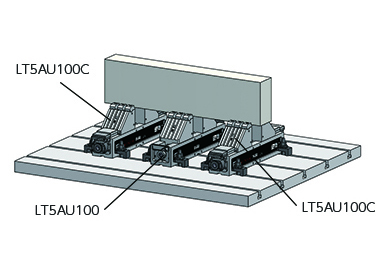

使用例
 |
 |
| 外側に中心移動型、内側に5軸マシンバイス設置例 |
