ロックタイト5軸マシンバイス付属品
E-9940B

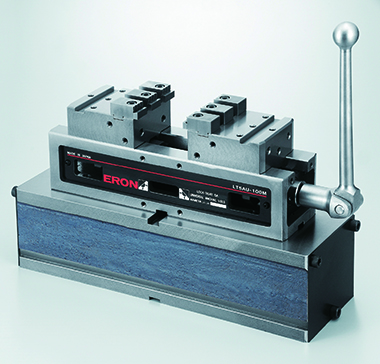

ロックタイト5軸マシンバイス
仕様・価格 ステップ口金(グリップタイプ)
| オーダー № |
№ | 適合バイス | グリップ山 | 入数 | 質量㎏ | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||
| 124533 | LT5AU75-SJG4 | LT5AU全機種 | 1山 | 2個1組 | 0.24 | 16,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 124534 | LT5AU75-SJG6 | LT5AU全機種 | 2山 | 2個1組 | 0.26 | 16,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 993019 | LT5AU75-SJG8 | LT5AU全機種 | 3山 | 2個1組 | 0.3 | 16,000 | 在庫 | 在庫△ | 追加 |
|
|
| 124535 | LT5AU100-SJG4 | LT5AU全機種 | 1山 | 6個1組 | 0.72 | 43,900 | 在庫 | 在庫△ | 追加 |
|
|
| 124536 | LT5AU100-SJG6 | LT5AU全機種 | 2山 | 6個1組 | 0.78 | 43,900 | 在庫 | 在庫△ | 追加 |
|
|
| 988807 | LT5AU100-SJG8 | LT5AU全機種 | 3山 | 6個1組 | 0.85 | 43,900 | 在庫 | 在庫〇 | 追加 |
|
|

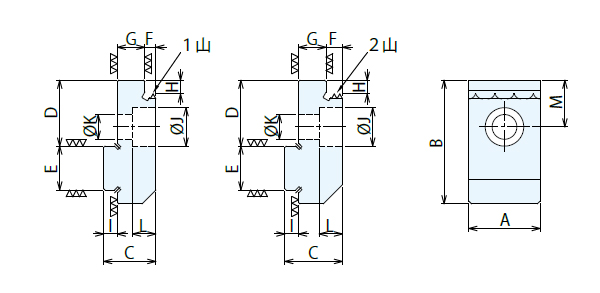

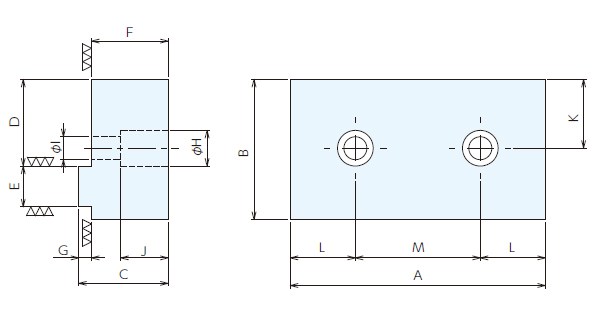

寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 124533 | LT5AU75-SJG4 | 26 | 45 | 19 | 24 | 16 | 4 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | |
| 124534 | LT5AU75-SJG6 | 26 | 45 | 21 | 24 | 16 | 6 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | |
| 993019 | LT5AU75-SJG8 | 26 | 45 | 23 | 24 | 16 | 8 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | |
| 124535 | LT5AU100-SJG4 | 26 | 45 | 19 | 24 | 16 | 4 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | |
| 124536 | LT5AU100-SJG6 | 26 | 45 | 21 | 24 | 16 | 6 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | |
| 988807 | LT5AU100-SJG8 | 26 | 45 | 23 | 24 | 16 | 8 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 |

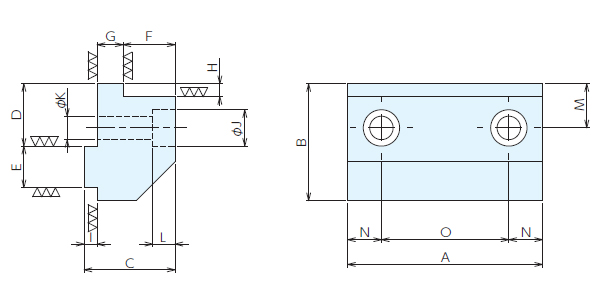

仕様・価格 ステップ口金(深さ20) (２枚１組)
寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 993020 | LT5AU75-SJ20 | 75 | 45 | 35 | 24 | 16 | 20 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | 13 | 49 | |
| 988808 | LT5AU100-SJ20 | 102 | 45 | 35 | 24 | 16 | 20 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | 13 | 38 | |
| 137974 | LT5AU125-SJ20 | 125 | 45 | 35 | 24 | 16 | 20 | 10 | 5 | 5 | 14 | 9 | 8.5 | 17 | 12.5 | 50 |

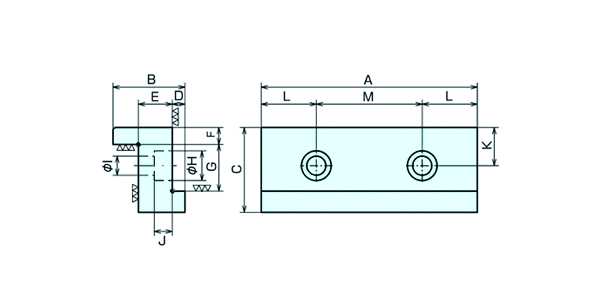

仕様・価格 ステップ口金(深さ30) (２枚１組)
寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 993021 | LT5AU75-SJ30 | 75 | 34 | 40 | 6 | 16 | 8 | 30 | 14 | 9 | 8.5 | 18 | 21.5 | 32 | |
| 988809 | LT5AU100-SJ30 | 102 | 34 | 40 | 6 | 16 | 8 | 30 | 14 | 9 | 8.5 | 18 | 26 | 50 |
仕様・価格 フラット口金 可動体側面取付タイプ(2枚1組)
| オーダー № |
№ | 適合バイス | 質量㎏ | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||
| 993022 | LT5AU75-JA32 | LT5AU75(F,FM) | 0.5 | 9,300 | 在庫 | 在庫〇 | 追加 |
|
|
| 993023 | LT5AU75-JA60 | LT5AU75(M) | 0.9 | 13,100 | 在庫 | 在庫〇 | 追加 |
|
|
| 988810 | LT5AU100-JA | LT5AU100(M,CM,C) | 1.5 | 36,000 | 在庫 | 在庫△ | 追加 |
|
|
| 978206 | LTCV100-JA | LT5AU100(F,FM,CF,CFM) | - | 18,200 | × | 在庫〇 | 追加 |
|
|
| 978207 | LTCV125-JA | LT5AU125F | - | 25,700 | × | 在庫〇 | 追加 |
|
|
| 930332 | LTF100-JA | LT5AU100(F,FM,CF,CFM) | - | 20,100 | × | お問合わせ | 追加 |
|
|
| 930333 | LTF125-JA | LT5AU125F | - | 28,200 | × | 在庫〇 | 追加 |
|
|

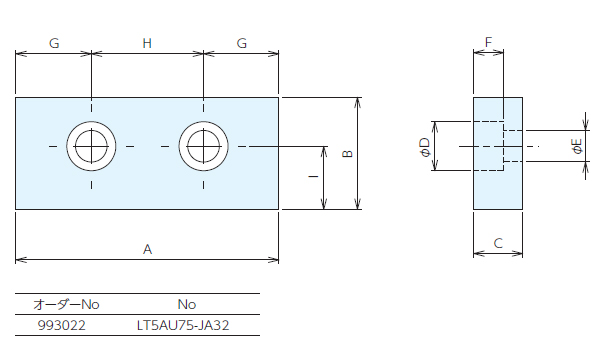

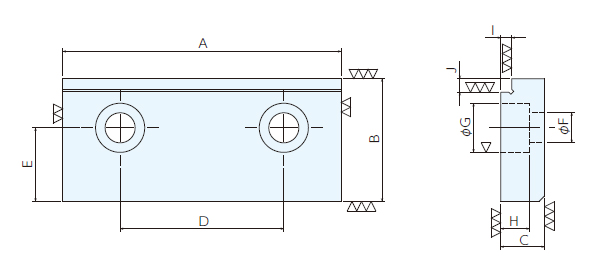

寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 993022 | LT5AU75-JA32 | 75 | 32 | 14 | 14 | 9 | 8.5 | 21.5 | 32 | 18 | |
| 993023 | LT5AU75-JA60 | 75 | 60 | 14 | 14 | 9 | 8.5 | 21.5 | 32 | 50 | |
| 988810 | LT5AU100-JA | 102 | 90 | 16 | 14 | 9 | 9 | 26 | 50 | 80 | |
| 978206 | LTCV100-JA | 102 | 45 | 12 | 60 | 27 | 11 | 18 | 7 | - | |
| 978207 | LTCV125-JA | 125 | 50 | 12 | 75 | 30 | 11 | 18 | 7 | - | |
| 930332 | LTF100-JA | 102 | 45 | 16 | 60 | 27 | 11 | 18 | 10.5 | - | |
| 930333 | LTF125-JA | 125 | 50 | 16 | 75 | 30 | 11 | 18 | 10.5 | - |
仕様・価格 ステップ口金 可動体側面取付タイプ(2枚1組)
寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 930337 | LTF125-SJ | 125 | 50 | 16 | 75 | 30 | 11 | 18 | 10.5 | 4 | 5 |
仕様・価格 セルフカット口金(２枚１組)
| オーダー № |
№ | 適合バイス | 材質 | 質量㎏ | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 125634 | LT5AU75-SCJS | LT5AU75(M,FM,F) | S45C | 2.6 | 43,900 | 在庫 | 在庫△ | 追加 |
|
|
| 125635 | LT5AU75-SCJA | LT5AU75(M,FM,F) | A5052 | 1 | 37,300 | 在庫 | 在庫〇 | 追加 |
|
|
| 125636 | LT5AU100-SCJS | LT5AU100(M,FM,F,CM,C,CFM,CF) | S45C | 3.2 | 46,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 125637 | LT5AU100-SCJA | LT5AU100(M,FM,F,CM,C,CFM,CF) | A5052 | 1.2 | 38,700 | 在庫 | 在庫△ | 追加 |
|
|
| 147036 | LT5AU125-SCJS | LT5AU125F | S45C | 3.8 | 48,400 | 在庫 | 在庫〇 | 追加 |
|
|
| 147037 | LT5AU125-SCJA | LT5AU125F | A5052 | 1.4 | 44,400 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125634 | LT5AU75-SCJS | 100 | 55 | 35 | 34 | 16 | 30 | 5 | 14 | 9 | 18.5 | 27 | 25.5 | 49 | |
| 125635 | LT5AU75-SCJA | 100 | 55 | 35 | 34 | 16 | 30 | 5 | 14 | 9 | 18.5 | 27 | 25.5 | 49 | |
| 125636 | LT5AU100-SCJS | 125 | 55 | 35 | 34 | 16 | 30 | 5 | 14 | 9 | 18.5 | 27 | 24.5 | 38 | |
| 125637 | LT5AU100-SCJA | 125 | 55 | 35 | 34 | 16 | 30 | 5 | 14 | 9 | 18.5 | 27 | 24.5 | 38 | |
| 147036 | LT5AU125-SCJS | 150 | 55 | 35 | 34 | 16 | 30 | 5 | 14 | 9 | 18.5 | 27 | 25 | 50 | |
| 147037 | LT5AU125-SCJA | 150 | 55 | 35 | 34 | 16 | 30 | 5 | 14 | 9 | 18.5 | 27 | 25 | 50 |

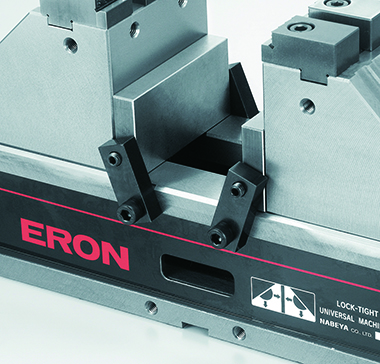

仕様・価格 パラレルストップ

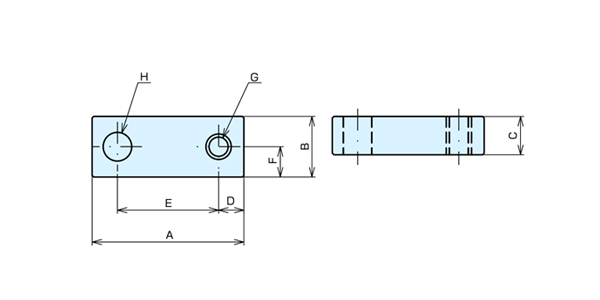

寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 988812 | LT5AU－PST | 48 | 19 | 12 | 8 | 32 | 9.5 | M8x1.25 | 9 |

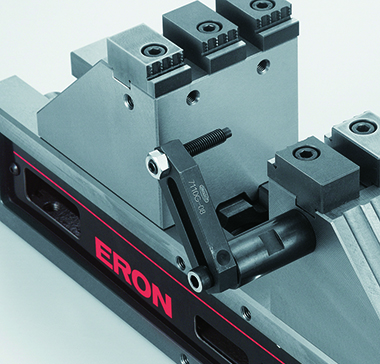

仕様・価格 ワークストップ

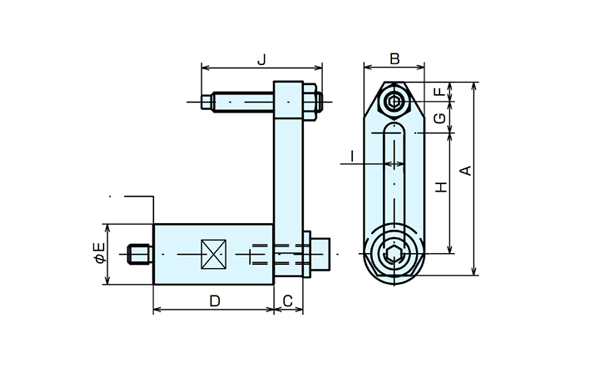

寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 988811 | LT5AU100-WST | 80 | 25 | 12 | 50 | 25 | 17 | 13 | 50 | 8.5 | 50 |

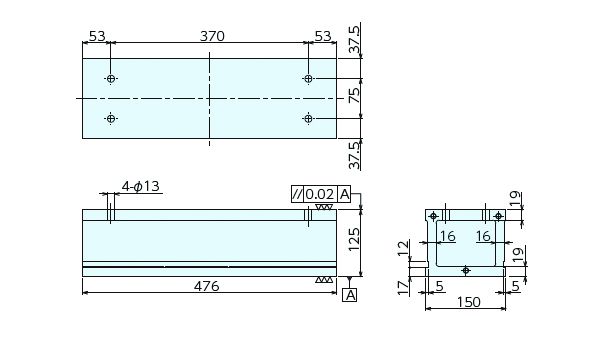

仕様・価格 ハイトブロック
寸法図・サイズ表
| 選択 | オーダー № |
№ |
|---|---|---|
| 988813 | LT5AU100－HB125 | |
| 988814 | LT5AU100－HB125K |
特長
-
[パラレルストップセット内容]
パラレルストップ…4個
六角穴付ボルトM8x20…4個
六角穴付止めねじ（棒先）M8x25…4個
[ワークストップセット内容]
ジョイント…1個
クランプGストレート 7110G-08…1個
平ワッシャー WF8…1個
六角穴付ボルトM8x25…1個
六角穴付止めねじ（棒先）M8x50…1個
六角ナット M8…1個
[ハイトブロック]
■ロックタイト5軸マシンバイス用の嵩上げ台です。
■ワークの嵩上げが必要な機械や加工に最適です。
セット内容
ハイトブロック…1個
六角穴付ボルトM12x35…4個
六角穴付ボルトM10x15…6個
側面カバー…2個
※LT5AU100-HB125KのみガイドブロックLTGB18-18(2個1組)…1組
※LT5AU75-SJ20の取り付け穴は2個となります。
使用例
取付方法

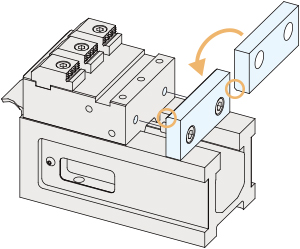

■可動体側面取付タイプについて
画像のように可動体側面に取付けて使用します。
LT5AU100のみ構造上取付穴が低い位置にあり、LT5AU100とLT5AU125の取付時で口金が上下逆さまに取付けることになります。
■類似口金LTCV-JAとLTF-JAの違いについて
LTCV-JAとLTF-JAの違いは厚みです。
LTCV-JAは薄く口開を少し大きく確保でき、LTF-JAは厚みがある分追加工に向きます。
