RoHS対応

ステップ口金(超硬グリップタイプ)

E-9940B

仕様/価格 ステップ口金(超硬グリップタイプ) (2枚1組)

オーダー
No.
No. 適合機種 超硬
グリップ
入数
保護カバー
入数
取付ボルト
(チップ用)
入数
取付ボルト
(バイス本体用)
入数
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
154236 LT5AU75-SJC LT5AU-75(F,M,FM) 6個1組 4個1組 10個1組 6本1組 0.8 152,000 在庫 在庫△ 追加 DL DL
154237 LT5AU100-SJC LT5AU-100 (F,M,FM,C,CF,CM,CFM) 6個1組 8個1組 14個1組 6本1組 1.2 170,000 在庫 お問合わせ 追加 DL DL
154238 LT5AU125-SJC LT5AU-125F 8個1組 10個1組 18個1組 6本1組 1.6 204,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
No.
No. A B C D E F G H I J K L M N O P
154236 LT5AU75-SJC 75 51 20.5 30 16 12 3.5 5 23 9.5 14 13 24.5 14 8.6 9
154237 LT5AU100-SJC 102 51 20.5 30 16 12 3.5 5 23 9 14 13 38 14 8.6 9
154238 LT5AU125-SJC 128 51 20.5 30 16 12 3.5 5 23 8 14 14 50 14 8.6 9

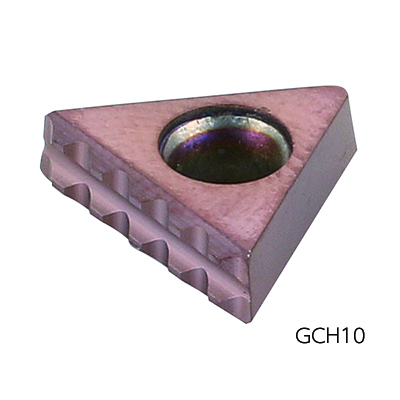

仕様/価格 超硬グリップ(1個価格)

オーダーNo. No. 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
154240 GCH10 1.8 7,600 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G
154240 GCH10 70° 2.05 10.81 0.3 0.4 3.18

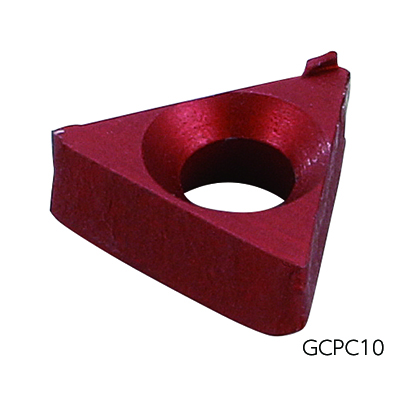

仕様/価格 保護カバー(1個価格)

オーダーNo. No. 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
154242 GCPC10 0.2 1,460 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C
154242 GCPC10 8.6 9.8 3

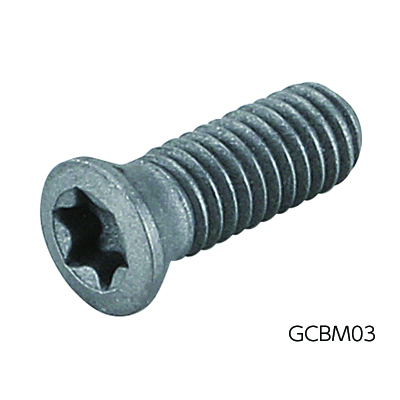

仕様/価格 取付ボルト(1個価格)

オーダーNo. No. 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
154241 GCBM03 0.4 1,930 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D
154241 GCBM03 4.2 8.4 T9 M3×0.5

材質・熱処理・表面処理

名称 材質 熱処理
ステップ口金(超硬グリップタイプ) 口金本体:S50C
ステップ部:SCM440
チップ:超硬鋼
口金本体:HRC25
ステップ部:HRC53

特長

■ロックタイト5軸マシンバイスで硬度焼入れ材料のクランプを行いたい際に最適です。
■チタン・インコネル・SCM・SUS等高硬度材料(硬度HRC20~45)に対応しています。
■ワークの前加工不要でクランプすることができます。
■ワークのクランプに使用する溝に超硬グリップを、使用しない溝には保護カバーを設置してください。

[セット内容]
本体ベース
チップ(超硬グリップ・保護カバー)
取付けボルト(チップ用)
取付けボルト(バイス本体)

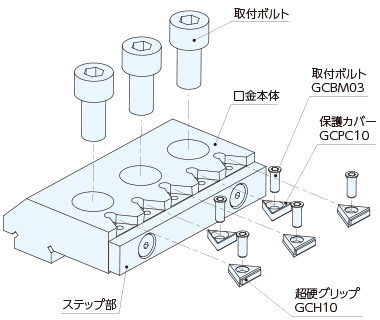

構成図

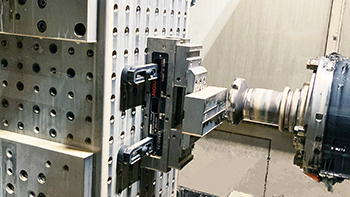

使用例

本製品はロックタイト5軸マシンバイス(別売り)で使用する口金です。
ロックタイト5軸マシンバイスに標準付属してる口金の強度ではクランプできない高硬度材の5面加工に最適です。

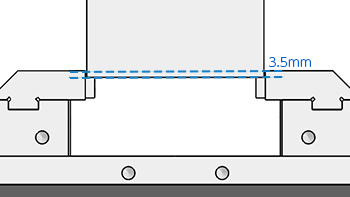

少ない掴み代で強力にワークをクランプします。

掴み代が少なく、高額な素材費の削減につながります。



使用方法

加工対象ワーク



ロックタイト5軸マシンバイスに付属する標準口金でクランプできる材質より高強度の材質をクランプできます。



  材質 硬度
標準付属口金 アルミ・鋼材 HRC20以下
超硬グリップ SC・SCM・SUS・チタン合金・インコネル HRC20~45

取付方法

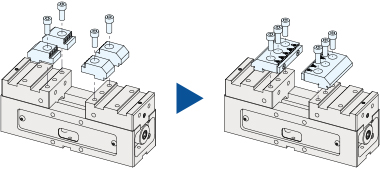

口金の取付方法



別売りの「ロックタイト5軸マシンバイス」の標準口金を外し、本製品を取り付けます。

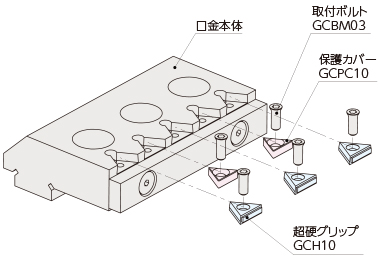

超硬グリップ、保護カバーの取付方法



ワークと接触する面に超硬グリップを、接触しない部分は保護カバーを取り付けてください。
(ヘキサロビュラ穴サイズ:T9 締付トルク:1.2N・m)
※保護カバーは切粉がチップ取付部に入り込むのを防ぐために取付けます。



修理対応

本製品の修理対応行っておりません。
摩耗や損傷が見られる場合は、製品の交換を行ってください。
