ロックタイト5軸マシンバイス(中心移動型)
E-9940
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F-1 | F-2 | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | x | Y | Z | AA | AB | AC | AD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150054 | LT5AU100CFM | 386 | 104 | 102 | 90 | 45 | 28 ～ 148 | 158 ～ 278 | 17 | 16 | 82 | 5 | 50 | 12 | 4 | M8 x 1.25 | M8 x 1.25 | 193 | 18 | 5 | 20 | 346 | 7 | 17 | R5 | 526 | M12x 1.75 | 57 | 272 | 14.5 | 75 | 522 | |
| 150055 | LT5AU100CF | 484 | 104 | 102 | 90 | 45 | 28 ～ 246 | 158 ～ 376 | 17 | 16 | 82 | 5 | 50 | 12 | 4 | M8 x 1.25 | M8 x 1.25 | 242 | 18 | 5 | 20 | 444 | 7 | 17 | R5 | 624 | M12x 1.75 | 57 | 370 | 14.5 | 75 | 620 |
特長
-

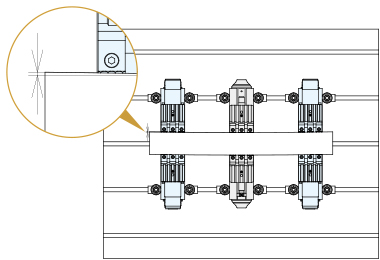

■長尺ワークを複数の5軸マシンバイスでクランプする場合、ワークの歪を矯正することなくクランプができるマシンバイスです。
■口金間の中心が±5㎜移動して、ワークをクランプします。
■歪みを矯正しないため、アンクランプ後の歪み取り作業や傷修正の心配もなく、さらに精度変化も抑えるため加工時間の削減につながります。
■ロックタイト浮上り防止機構
半球セグメントにより、可動体に斜め下方向45度の力を加えることでワークの浮上りを防止できます。
■口金交換式
2種類の口金を標準付属し、加工条件に最適な口金を使用できます。
[付属品]
ステップ口金（グリップタイプ）LT5AU100-SJG8（6個1組）：1組
ステップ口金（深さ20）LT5AU100-SJ20（2枚1組）：1組
標準取付クランプセットBCS18Q1（２組１セット）：2セット
標準ガイドブロックLTGB18-18（２個１組）：1組
標準ハンドルLT-12HN250、LT-12HN370：各1本
※本製品は単独での使用はできません。ロックタイト5軸マシンバイス（同サイズ）と組合せてご使用ください。

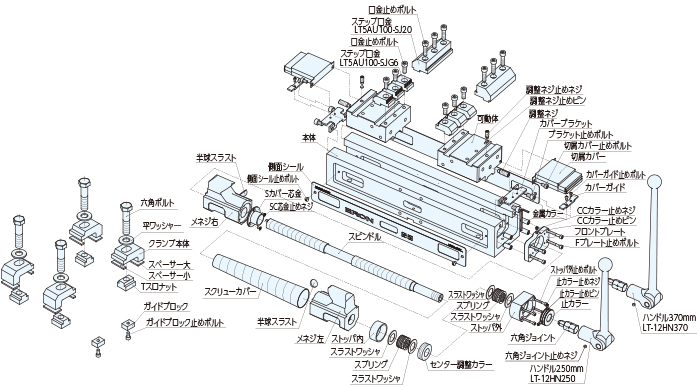

構成図
|
|

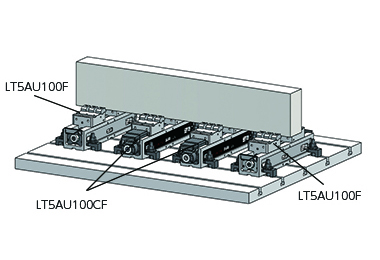

使用例
 |
 |
| 外側に5軸マシンバイス、内側に中心移動型設置例 |
