RoHS対応

5軸マシンバイス用ユニバーサル口金

E-9940B

  • 9940BUJ.jpg

  • 9940BUJ.jpg

仕様・価格　ユニバーサル口金セット

オーダー
№		 № 適合バイス タイプ 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
997945 UJS75-RRG LT5AU75
(M,F,FM)		 フラット＆グリップ 1.1 47,300 在庫 在庫△ 追加 DL DL
997943 UJS75-R LT5AU75
(M,F,FM)		 フラット 0.9 36,500 在庫 在庫△ 追加 DL DL
997944 UJS75-RG LT5AU75
(M,F,FM)		 グリップ 0.9 38,400 在庫 在庫△ 追加 DL DL
997237 UJS100-RRG LT5AU100
(F,FM,M)		 フラット＆グリップ 1.5 48,700 在庫 在庫△ 追加 DL DL
997235 UJS100-R LT5AU100
(F,FM,M)		 フラット 1.3 37,800 在庫 在庫△ 追加 DL DL
997236 UJS100-RG LT5AU100
(F,FM,M)		 グリップ 1.3 39,800 在庫 お問合わせ 追加 DL DL
147032 UJS125-RRG LT5AU125F フラット＆グリップ 1.6 57,000 在庫 お問合わせ 追加 DL DL
147033 UJS125-R LT5AU125F フラット 1.4 45,600 在庫 お問合わせ 追加 DL DL
147034 UJS125-RG LT5AU125F グリップ 1.4 47,300 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q R S
997945 UJS75-RRG 77 40 28 19 16 5 15 28 8 27 10 57 38.5 14 8.5 9 12 14 49
997943 UJS75-R 77 40 28 19 16 5 15 28 8 27 10 57 38.5 14 8.5 9 12 14 49
997944 UJS75-RG 77 40 28 19 16 5 15 28 8 27 10 57 38.5 14 8.5 9 12 14 49
997237 UJS100-RRG 102 45 28 24 16 5 15 28 8 17 28.5 45 51 14 8.5 9 13 76 -
997235 UJS100-R 102 45 28 24 16 5 15 28 8 17 28.5 45 51 14 8.5 9 13 76 -
997236 UJS100-RG 102 45 28 24 16 5 15 28 8 17 28.5 45 51 14 8.5 9 13 76 -
147032 UJS125-RRG 125 45 28 24 16 5 15 28 8 17 29.5 66 62.5 14 8.5 9 12.5 100 -
147033 UJS125-R 125 45 28 24 16 5 15 28 8 17 29.5 66 62.5 14 8.5 9 12.5 100 -
147034 UJS125-RG 125 45 28 24 16 5 15 28 8 17 29.5 66 62.5 14 8.5 9 12.5 100 -

仕様・価格　ユニバーサルラウンド口金

オーダー
№		 № 適合バイス タイプ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
997239 UJR8 LT5AU全商品 フラット 0.2 10,200 在庫 お問合わせ 追加 DL DL
997240 UJRG8 LT5AU全商品 グリップ 0.2 12,000 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F G H I
997239 UJR8 28 13 8 15 5 13.6 5 8.3 -
997240 UJRG8 28 13 8 15 5 24.5 13.6 5 8.6

仕様・価格　ユニバーサルベース

オーダー
№		 № 適合バイス 質量 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
997946 UJB75 LT5AU75(F,FM) 0.7 30,600 在庫 お問合わせ 追加 DL DL
997238 UJB100 LT5AU100(F,FM,M) 1.1 31,900 在庫 在庫〇 追加 DL DL
147035 UJB125 LT5AU125F 1.2 38,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F G H U J(並目) K L M N O P Q R S
997946 UJB75 77 40 20 19 16 5 15 15 5.5 M8x1.25 27 10 28.5 9 14 8.5 12 14 49
997238 UJB100 102 45 20 24 16 5 15 15 5.5 M8x1.25 17 28.5 22.5 9 14 8.5 13 76 -
147035 UJB125 125 45 20 24 16 5 15 15 5.5 M8 17 29.5 33 9 14 8.5 12.5 100 -

特長

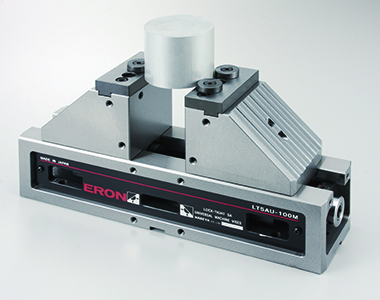

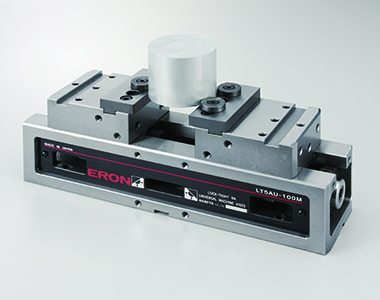

■ロックタイト5軸マシンバイスで円形ワーク・異形状ワークをクランプすることができます。

[ユニバーサル口金セット内容]
-RRG
ベース：2個
ラウンド口金(フラット、グリップ) ： 各4個
六角穴付きボルト M8×16 ： 4個
低頭六角穴付きボルト M8×15 ： 4個

-R
ベース：2個
ラウンド口金(フラット) ： 4個
六角穴付きボルト M8×16 ： 4個
低頭六角穴付きボルト M8×15 ： 4個

-RG
ベース：2個
ラウンド口金(グリップ) ： 4個
六角穴付きボルト M8×16 ： 4個
低頭六角穴付きボルト M8×15 ： 4個

[ユニバーサルラウンド口金セット内容]
-R
ラウンド口金(フラット) ： 4個
六角穴付きボルト M8×16 ： 4個
低頭六角穴付きボルト M8×15 ： 4個
-RG
ラウンド口金(グリップ) ： 4個
六角穴付きボルト M8×16 ： 4個
低頭六角穴付きボルト M8×15 ： 4個

[ユニバーサルベースセット内容]
ベース：2個
六角穴付ボルトM8X16：4個

使用例
