MTBマグネットチャック用コントローラー
E-9939
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ |
|---|---|---|
| 134417 | NMC-100 | |
| 134418 | NMC-200 |
特長
-
●NMC-200は6段階の磁力調整機能付きです。
[電源]AC200V50/60Hz
[電源ケーブル長さ]2.9m
[出力ケーブル長さ]NMC-100：2.5m、NMC-200：4.5m
[リモコンケーブル長さ]NMC-200：5.9m
[定格電流]最大50A（NMC-200,MTB510HD70の場合）
※自動化対応や低消費電力仕様（NMC-200）等の特殊品も対応できます。詳しくは、お問合せください。
使用方法

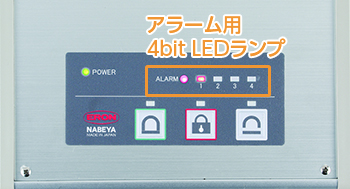

■故障自己診断機能つき
| 4bit LEDランプ | アラーム内容 | 対策 | |||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | ||
| 点灯 |
着磁中の電流未検出 （出力ケーブル未接続） |
出力ケーブルの接続を確かめてください。 コネクタピンに異常が無いか確認してください。 |
|||
| 点灯 |
脱磁中の電流未検出 （出力ケーブル未接続） |
出力ケーブルの接続を確かめてください。 コネクタピンに異常が無いか確認してください。 |
|||
|
・ ・ ・ |
・ ・ ・ |
||||
取付方法
コネクター差込

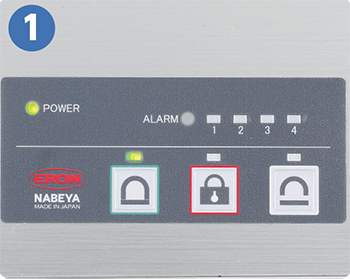

着磁ボタンON（緑色）
着磁

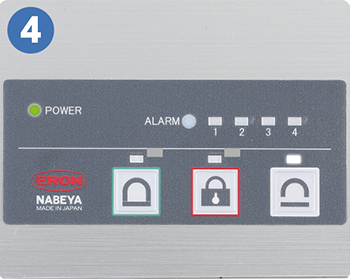

コネクター取り外し
防水キャップを取り付け
加工（ケーブルレス）
加工完了
加工（ケーブルレス）
加工完了
