リフト機能付きマグハイトブロック
E-9939
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C |
|---|---|---|---|---|---|
| 114995 | MHBL-R70C-32 | 70 | 32 | 2 | |
| 114996 | MHBL-R70C-45 | 70 | 45 | 5 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| リフト機能付きマグハイトブロック | ハイトブロック：S45C 可動ピン：SUS304 |
特長
-
■アンクランプ時に残留磁器等で吸着したワークの取外しをサポート。
■セルフカットを行う場合は、寸法図に記載されたセルフカット可能範囲を確認して下さい。
■セルフカットを行う場合は、本体を上下逆に取り付けて、本体裏面を加工して下さい。
■最大荷重：980N
[付属品]取付けボルト

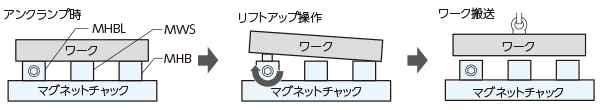

使用例
 |
使用方法
■嵩上げブロックによる吸着効率（％）
嵩上げブロック（マグハイトブロック等）が高くなるほど、ワークに流れる磁束が減少します。
グラフより吸着効率を考慮してください。
■ワーク材質による吸着効率（％）
加工ワーク、もしくは嵩上げブロックの材質によって吸着効率を考慮してください。
付属
取付けボルト
