磁気センサ付きマグハイトブロック
E-9939
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C |
|---|---|---|---|---|---|
| 136842 | MHBS-R70C-45 | 70 | 45 | 3 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| 磁気センサ付きマグハイトブロック | S45C |
特長
-
■NMC-200に接続することにより、単位面積当たりの磁力を4段階で表示できます。加工ワーク全体の吸着力の目安としてください。
■加工ワークを通過する磁気の強さを確認できます。
※加工ワーク材質や吸着面の状態等により磁力が変化します。
■セルフカットを行う場合は、寸法図に記載されたセルフカット可能範囲を確認して下さい。
[付属品]取付けボルト、接続ケーブル（3m）
使用方法

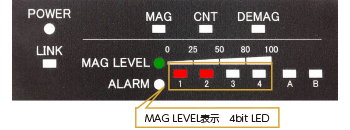

■NMC-200表示パネル
| 表示4bit LED | 磁気レベル | ||||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | ||
| 0％～ 10％ | 吸着力なし | ||||
| 点灯 | 10％～ 25％ | ||||
| 点灯 | 点灯 | 25％～ 50％ | 例：FC250研磨面の場合 | ||
| 点灯 | 点灯 | 点灯 | 50％～ 80％ | ||
| 点灯 | 点灯 | 点灯 | 点灯 | 80％～100％ | 例：SS400 研磨面の場合 |
磁気センサの磁気レベルは、単位面積当たりの吸着力を示しています。
ワーク接触磁極数も考慮して、ワーク全体の吸着力の目安として判断ください。
磁気レベルが低くてもワーク接触磁極数が多ければ、ワーク全体の吸着力は大きくなります。
切削推力以上の吸着力があれば加工できます。
■嵩上げブロックによる吸着効率（％）
嵩上げブロック（マグハイトブロック等）が高くなるほど、ワークに流れる磁束が減少します。
グラフより吸着効率を考慮してください。
■ワーク材質による吸着効率（％）
加工ワーク、もしくは嵩上げブロックの材質によって吸着効率を考慮してください。
付属
取付けボルト
接続ケーブル（3m）
