マグワークアジャストストッパー

E-9939

仕様/価格

オーダーNo. No. 直径 高さ 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
120142 MHB-R70C-15M8AS 70 15 0.5 6,500 在庫 在庫〇 追加 DL DL
120143 MHB-R70C-45M8AS 70 45 1.4 19,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E
120142 MHB-R70C-15M8AS 70 15 19.5~25 15.7~32.5 4
120143 MHB-R70C-45M8AS 70 45 19.5~25 15.7~32.5 25

材質・熱処理・表面処理

名称 材質
マグワークアジャストストッパー 【ハイトブロック】SS材
【アジャストストッパー】S45C

特長

■ワークへの横荷重受けパーツ。
■マグハイトブロックに追加工を施したものに、アジャストストッパーを取り付けています。
■セルフカットを行う場合は、寸法図に記載されたセルフカット可能範囲を確認して下さい。

[付属品]取付けボルト

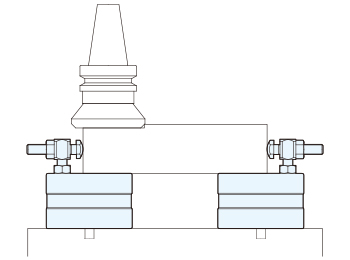

使用例

使用方法

嵩上げブロックによる吸着効率(%)



嵩上げブロック(マグハイトブロック等)が高くなるほど、ワークに流れる磁束が減少します。

グラフより吸着効率を考慮してください。







ワーク材質による吸着効率(%)



加工ワーク、もしくは嵩上げブロックの材質によって吸着効率を考慮してください。



付属

取付けボルト
