RoHS対応

マグセルフカットプレート

E-9939

  • マグセルフカットプレート PIC1

  • マグセルフカットプレート PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 磁極数 対応マグネットチャック 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
109151 MSC304HD70 12 MTB304HD70 9.4 68,500 在庫 在庫△ 追加 DL DL
109152 MSC306HD70 18 MTB306HD70 13.6 83,500 在庫 在庫△ 追加 DL DL
109153 MSC308HD70 24 MTB308HD70 17.8 96,000 在庫 在庫△ 追加 DL DL
109154 MSC310HD70 30 MTB310HD70 21.5 122,000 在庫 在庫△ 追加 DL DL
109155 MSC404HD70 16 MTB404HD70 12 80,000 在庫 お問合わせ 追加 DL DL
109156 MSC406HD70 24 MTB406HD70 17.2 95,000 在庫 在庫△ 追加 DL DL
109157 MSC408HD70 32 MTB408HD70 22.6 130,000 在庫 在庫△ 追加 DL DL
109158 MSC410HD70 40 MTB410HD70 27.2 137,000 在庫 お問合わせ 追加 DL DL
109159 MSC504HD70 20 MTB504HD70 14.3 78,000 在庫 在庫△ 追加 DL DL
109160 MSC506HD70 30 MTB506HD70 20.6 123,000 在庫 在庫△ 追加 DL DL
109161 MSC508HD70 40 MTB508HD70 27.1 132,000 在庫 在庫△ 追加 DL DL
109162 MSC510HD70 50 MTB510HD70 32.7 158,000 在庫 在庫△ 追加 DL DL
109163 MSC606HD70 36 MTB606HD70 25.5 119,000 在庫 在庫△ 追加 DL DL
109164 MSC608HD70 48 MTB608HD70 33.5 155,000 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C
109151 MSC304HD70 318 423 12
109152 MSC306HD70 318 608 18
109153 MSC308HD70 318 798 24
109154 MSC310HD70 318 963 30
109155 MSC404HD70 403 423 16
109156 MSC406HD70 403 608 24
109157 MSC408HD70 403 798 32
109158 MSC410HD70 403 963 40
109159 MSC504HD70 483 423 20
109160 MSC506HD70 483 608 30
109161 MSC508HD70 483 798 40
109162 MSC510HD70 483 963 50
109163 MSC606HD70 568 608 36
109164 MSC608HD70 568 798 48

材質・熱処理・表面処理

名称 材質
マグセルフカットプレート SS材樹脂

特長

■マグネットチャック上面の保護
■マグネットチャック上面の精度出し（セルフカット可）

[セルフカット代]4mm
[付属品]取付ボルトM8X10最大締付トルク10Nm

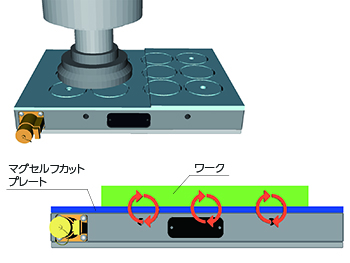

使用例

付属

取付ボルト M8X10 最大締付トルク 10Nm
