マグハイトブロック

E-9939

仕様・価格

オーダーNo. No. 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
114993 MHB-R70C-15 0.4 3,630 在庫 在庫〇 追加 DL DL
110442 MHB-R70C-45 1.3 5,350 在庫 在庫〇 追加 DL DL
114994 MHB-R50C-32 0.5 3,740 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C
114993 MHB-R70C-15 70 15 4
110442 MHB-R70C-45 70 45 25
114994 MHB-R50C-32 50 32 12

材質・熱処理・表面処理

名称 材質
マグハイトブロック SS材

特長

■マグネットチャック上面の保護。
■マグネットチャック上面の精度出し。(セルフカット可)
■取り付けボルトで固定。
■貫通穴ドリルやワーク等の干渉を回避。
■セルフカットを行う場合は、寸法図に記載されたセルフカット可能範囲を確認して下さい。

[付属品]取付けボルト

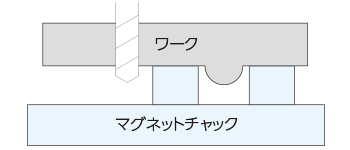

使用例

使用方法

嵩上げブロックによる吸着効率(%)



嵩上げブロック(マグハイトブロック等)が高くなるほど、ワークに流れる磁束が減少します。

グラフより吸着効率を考慮してください。







ワーク材質による吸着効率(%)



加工ワーク、もしくは嵩上げブロックの材質によって吸着効率を考慮してください。



付属

取付けボルト
