RoHS対応

【廃番】パッド付クランプバー

E-9760

  • 【廃番】パッド付クランプバー PIC1

  • 【廃番】パッド付クランプバー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-
No.		 No. 適合
ボルト		 全長 全巾 厚み 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
鋼製フラット
タイプ		 950740 PCL12065F M12 65 25 12 0.12 6,100 廃番 お問合わせ 追加 DL DL
鋼製フラット
タイプ		 950741 PCL12100F M12 100 25 16 0.2 6,650 廃番 お問合わせ 追加 DL DL
鋼製フラット
タイプ		 950742 PCL12150F M12 150 25 22 0.29 7,250 廃番 お問合わせ 追加 DL DL
鋼製フラット
タイプ		 950743 PCL16065F M16 65 32 16 0.2 6,850 廃番 お問合わせ 追加 DL DL
鋼製フラット
タイプ		 950744 PCL16100F M16 100 32 22 0.29 7,250 廃番 お問合わせ 追加 DL DL
鋼製フラット
タイプ		 950745 PCL16150F M16 150 32 22 0.45 8,350 廃番 お問合わせ 追加 DL DL
グリップ
タイプ		 950746 PCL12065G M12 65 25 12 0.12 6,900 廃番 お問合わせ 追加 DL DL
グリップ
タイプ		 950747 PCL12100G M12 100 25 16 0.2 10,300 廃番 お問合わせ 追加 DL DL
グリップ
タイプ		 950748 PCL12150G M12 150 25 22 0.29 10,900 廃番 お問合わせ 追加 DL DL
グリップ
タイプ		 950749 PCL16065G M16 65 32 16 0.2 8,250 廃番 お問合わせ 追加 DL DL
グリップ
タイプ		 950750 PCL16100G M16 100 32 22 0.29 10,900 廃番 お問合わせ 追加 DL DL
グリップ
タイプ		 950751 PCL16150G M16 150 32 22 0.45 12,000 廃番 お問合わせ 追加 DL DL
真鍮タイプ 950752 PCL12065S M12 65 25 12 0.12 6,000 廃番 お問合わせ 追加 DL DL
真鍮タイプ 950753 PCL12100S M12 100 25 16 0.18 6,550 廃番 お問合わせ 追加 DL DL
真鍮タイプ 950754 PCL12150S M12 150 25 22 0.27 7,150 廃番 お問合わせ 追加 DL DL
真鍮タイプ 950755 PCL16065S M16 65 32 16 0.19 6,750 廃番 お問合わせ 追加 DL DL
真鍮タイプ 950756 PCL16100S M16 100 32 22 0.27 7,150 廃番 お問合わせ 追加 DL DL
真鍮タイプ 950757 PCL16150S M16 150 32 22 0.43 8,300 廃番 お問合わせ 追加 DL DL
樹脂タイプ 950758 PCL12065J M12 65 25 12 0.12 6,000 廃番 お問合わせ 追加 DL DL
樹脂タイプ 950759 PCL12100J M12 100 25 16 0.18 6,550 廃番 お問合わせ 追加 DL DL
樹脂タイプ 950760 PCL12150J M12 150 25 22 0.27 7,150 廃番 お問合わせ 追加 DL DL
樹脂タイプ 950761 PCL16065J M16 65 32 16 0.19 6,750 廃番 お問合わせ 追加 DL DL
樹脂タイプ 950762 PCL16100J M16 100 32 22 0.27 7,150 廃番 お問合わせ 追加 DL DL
樹脂タイプ 950763 PCL16150J M16 150 32 22 0.43 8,300 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-
No.		 No. A B C D E F G H I J K L（並目）
950740 PCL12065F 65 25 12 10 13 13 25 20 8 16 3 M6x1.0
950741 PCL12100F 100 25 16 10 13 13 35 45 13 25 3 M6x1.0
950742 PCL12150F 150 25 22 10 13 13 40 90 13 25 3 M6x1.0
950743 PCL16065F 65 32 16 10 18 17 30 10 10.5 20 3 M6x1.0
950744 PCL16100F 100 32 22 10 18 17 40 35 13 25 3 M6x1.0
950745 PCL16150F 150 32 22 10 18 17 40 85 13 25 3 M6x1.0
950746 PCL12065G 65 25 12 10 13 13 25 20 8 16 3 M6x1.0
950747 PCL12100G 100 25 16 10 13 13 35 45 13 25 3 M6x1.0
950748 PCL12150G 150 25 22 10 13 13 40 90 13 25 3 M6x1.0
950749 PCL16065G 65 32 16 10 18 17 30 10 10.5 20 3 M6x1.0
950750 PCL16100G 100 32 22 10 18 17 40 35 13 25 3 M6x1.0
950751 PCL16150G 150 32 22 10 18 17 40 85 13 25 3 M6x1.0
950752 PCL12065S 65 25 12 10 13 13 25 20 8 16 3 M6x1.0
950753 PCL12100S 100 25 16 10 13 13 35 45 13 25 3 M6x1.0
950754 PCL12150S 150 25 22 10 13 13 40 90 13 25 3 M6x1.0
950755 PCL16065S 65 32 16 10 18 17 30 10 10.5 20 3 M6x1.0
950756 PCL16100S 100 32 22 10 18 17 40 35 13 25 3 M6x1.0
950757 PCL16150S 150 32 22 10 18 17 40 85 13 25 3 M6x1.0
950758 PCL12065J 65 25 12 10 13 13 25 20 8 16 3 M6x1.0
950759 PCL12100J 100 25 16 10 13 13 35 45 13 25 3 M6x1.0
950760 PCL12150J 150 25 22 10 13 13 40 90 13 25 3 M6x1.0
950761 PCL16065J 65 32 16 10 18 17 30 10 10.5 20 3 M6x1.0
950762 PCL16100J 100 32 22 10 18 17 40 35 13 25 3 M6x1.0
950763 PCL16150J 150 32 22 10 18 17 40 85 13 25 3 M6x1.0

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】パッド付クランプバー クランプ：S45C
パッド（F）：SNCM220
パッド（G本体）：SCM440
パッド（G先端部）：超鋼
パッド（S）：真鍮
パッド（J）：デルリン
※デルリンはデュポン社の登録商標です。		 クランプ：焼入HRC30±5
パッド（F）：焼入HRC59±1
パッド（G本体）：焼入		 黒染め

特長

■グリップタイプは黒皮ワーク、真鍮・樹脂タイプは、軟材質・仕上ワークに適しています。

使用例

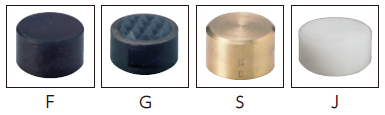

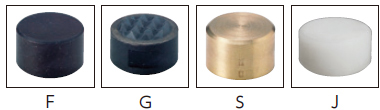

●パッドタイプ
