RoHS対応

センタークランプ

E-9311

仕様/価格(1個価格)

オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905159 CTC8 M8 60 19 12 0.09 2,150 在庫 在庫〇 追加 DL DL
905160 CTC10 M10 90 25 12 0.18 3,080 在庫 在庫〇 追加 DL DL
905161 CTC12 M12 100 32 16 0.33 3,500 在庫 在庫〇 追加 DL DL
905162 CTC16 M16 115 38 19 0.53 4,820 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N
905159 CTC8 60 19 12 9 14 14 32 10 10 40 3 5 5 R10
905160 CTC10 90 25 12 11 20 14 56 10 10 70 3 9 5 R10
905161 CTC12 100 32 16 13 23 20 57 10 10 80 5 10 5 R10
905162 CTC16 115 38 19 18 29 22 64 10 10 95 6 12 5 R10

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
センタークランプ S45C 焼入HRC30±5 黒染め

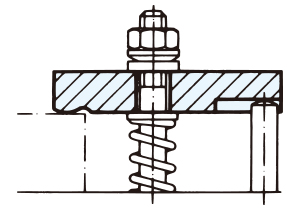

使用例
