ねじ穴付ストラップクランプ

E-9406

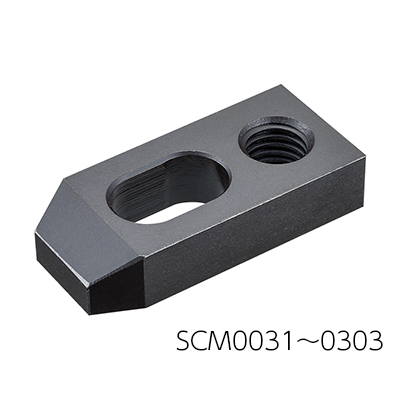

  • ねじ穴付ストラップクランプ PIC1

  • ねじ穴付ストラップクランプ PIC1

仕様/価格（1個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
926819 SCM0011 M8 40 25 12 0.08 2,840 在庫 在庫〇 追加 DL DL
926820 SCM0012 M8 80 25 12 0.16 2,960 在庫 在庫〇 追加 DL DL
926821 SCM0031 M12 54 25 12 0.13 3,200 在庫 在庫〇 追加 DL DL
926822 SCM0032 M12 108 32 16 0.36 3,320 在庫 お問合わせ 追加 DL DL
926823 SCM0100 M14 58 32 16 0.18 3,490 在庫 在庫〇 追加 DL DL
901114 SCM0101 M14 100 38 19 0.44 3,650 在庫 在庫〇 追加 DL DL
902691 SCM0102 M14 150 38 19 0.7 4,390 在庫 在庫〇 追加 DL DL
926824 SCM0200 M16 65 50 25 0.48 5,200 在庫 在庫〇 追加 DL DL
902692 SCM0201 M16 100 50 25 0.67 5,450 在庫 在庫〇 追加 DL DL
902693 SCM0202 M16 150 50 25 1.1 6,000 在庫 在庫〇 追加 DL DL
902694 SCM0203 M16 175 50 25 1.3 6,550 在庫 在庫〇 追加 DL DL
902695 SCM0301 M18 150 50 30 1.3 6,750 在庫 在庫〇 追加 DL DL
902696 SCM0302 M18 175 50 30 1.55 7,450 在庫 在庫〇 追加 DL DL
902697 SCM0303 M18 200 50 30 1.88 9,850 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I（並目）
926819 SCM0011 40 25 12 - 12 8 7 9 M8x1.25
926820 SCM0012 80 25 12 - 12 20 7 9 M8x1.25
926821 SCM0031 54 25 12 8 10 8 10 13 M12x1.75
926822 SCM0032 108 32 16 8 12 25 10 13 M12x1.75
926823 SCM0100 58 32 16 8 12 8 12 16 M14x2
901114 SCM0101 100 38 19 16 12 23 16 16 M14x2
902691 SCM0102 150 38 19 16 12 39 16 16 M14x2
926824 SCM0200 65 50 25 8 14 8 14 18 M16x2
902692 SCM0201 100 50 25 22 14 23 19 18 M16x2
902693 SCM0202 150 50 25 22 14 32 19 18 M16x2
902694 SCM0203 175 50 25 22 14 39 19 18 M16x2
902695 SCM0301 150 50 30 24 15 26 22 20 M18x2.5
902696 SCM0302 175 50 30 24 15 32 22 20 M18x2.5
902697 SCM0303 200 50 30 24 15 39 22 20 M18x2.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ねじ穴付ストラップクランプ S45C 焼入HRC30±5 黒染め

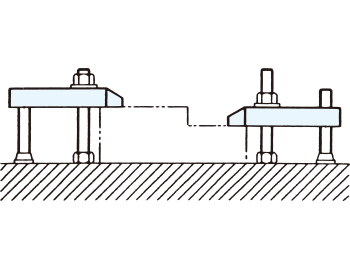

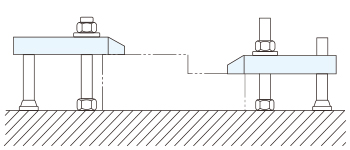

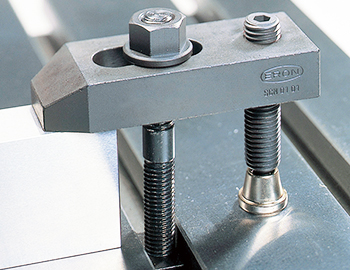

使用例
