• ERON

RoHS対応

プレーンクランプ

E-9405

  • プレーンクランプ PIC1

  • プレーンクランプ PIC1

仕様/価格(1個価格)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量Kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
901107 PC00101 M8 60 25 12 0.06 2,180 在庫 在庫〇 追加 DL DL
902032 PC00102 M8 100 25 16 0.12 2,750 在庫 在庫〇 追加 DL DL
902033 PC00103 M8 150 25 19 0.25 3,770 在庫 在庫〇 追加 DL DL
902034 PC00201 M10 60 25 12 0.06 2,180 在庫 在庫〇 追加 DL DL
902037 PC00202 M10 100 25 16 0.12 2,750 在庫 在庫〇 追加 DL DL
902040 PC00203 M10 150 25 19 0.25 3,770 在庫 在庫〇 追加 DL DL
902041 PC00301 M12 60 25 12 0.08 2,470 在庫 在庫〇 追加 DL DL
902048 PC00302 M12 100 32 19 0.16 3,130 在庫 在庫〇 追加 DL DL
902060 PC00303 M12 150 32 22 0.29 3,700 在庫 在庫〇 追加 DL DL
902392 PC00401 M16 60 32 16 0.08 2,630 在庫 在庫〇 追加 DL DL
902393 PC00402 M16 100 38 19 0.19 3,350 在庫 在庫〇 追加 DL DL
902394 PC00403 M16 150 38 22 0.36 3,770 在庫 在庫〇 追加 DL DL
902395 PC00501 M20 100 38 19 0.18 3,890 在庫 在庫〇 追加 DL DL
902396 PC00502 M20 150 38 25 0.37 4,270 在庫 在庫〇 追加 DL DL
902397 PC00503 M20 200 50 30 0.73 6,100 在庫 在庫〇 追加 DL DL
902398 PC00601 M22 150 50 32 0.63 6,750 在庫 在庫〇 追加 DL DL
902462 PC00602 M22 200 50 32 1 9,800 在庫 在庫〇 追加 DL DL
902475 PC00603 M22 250 50 38 1.34 11,300 在庫 在庫〇 追加 DL DL
902523 PC00701 M24 150 50 32 0.58 6,750 在庫 在庫〇 追加 DL DL
902540 PC00702 M24 200 50 32 0.95 9,800 在庫 在庫〇 追加 DL DL
902541 PC00703 M24 250 50 38 1.28 11,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G
901107 PC00101 60 25 12 21 20 11 9
902032 PC00102 100 25 16 38 23 14 9
902033 PC00103 150 25 19 56 27 17 9
902034 PC00201 60 25 12 19 22 11 11
902037 PC00202 100 25 16 38 25 14 11
902040 PC00203 150 25 19 56 28 17 11
902041 PC00301 60 25 12 18 23 11 13
902048 PC00302 100 32 19 32 28 17 13
902060 PC00303 150 32 22 51 33 19 13
902392 PC00401 60 32 16 10 25 14 18
902393 PC00402 100 38 19 31 31 17 18
902394 PC00403 150 38 22 48 33 19 18
902395 PC00501 100 38 19 27 31 17 22
902396 PC00502 150 38 25 48 38 22 22
902397 PC00503 200 50 30 56 41 25 22
902398 PC00601 150 50 32 42 44 27 24
902462 PC00602 200 50 32 48 47 30 24
902475 PC00603 250 50 38 77 52 33 24
902523 PC00701 150 50 32 42 46 27 26
902540 PC00702 200 50 32 48 49 30 26
902541 PC00703 250 50 38 77 52 33 26

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
プレーンクランプ S45C 焼入HRC30±5 黒染め

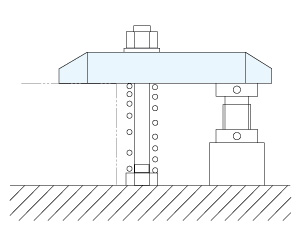

使用例
