【廃番】Q-ロックエレメント用リフトシリンダー

E-9659L

  • 9659L.jpg
  • 9659L.jpg

Q-ロックエレメント

仕様/価格

オーダー
適合Qロックエレメント リフト力(kN)
4.6MPa
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
986438 QL-LC07 QLH32(S・D) 2.2 1.6 49,500 廃番 お問合わせ 追加 DL DL
986439 QL-LC10 QLH40(S・D) 14.5 6.3 54,000 廃番 お問合わせ 追加 DL DL
986440 QL-LC16 QLH48(S・D) 42.8 14.5 101,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J
986438 QL-LC07 60 39 96 16.7 6.7-38.5 6.7 31.8 32 78 9
986439 QL-LC10 110 46.5 150 21 7 -46.4 7 39.4 74.1 130 9
986440 QL-LC16 170 47.8 221 21 11 -54.9 11.1 43.8 120 195 14

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】Q-ロックエレメント用リフトシリンダー シリンダー:SCM440
ロッド:SCM435
シリンダー:焼入HRC23
ロッド:焼入HRC45

特長

■ジグプレートの取り外しに最適です。
■アンクランプ・リフトアップしたQロックエレメント付ジグプレートを、ピンと干渉しない位置まで押し上げます。
■ジグプレートの取り外し時のロケートピンの損傷を減少させ、作業者の負担を低減できます。
■コンパクトで大きなストローク(31.8~43.9mm)があるリフトシリンダーです。
■シリンダー下降時の厚みは、Qロックエレメントのフランジよりも薄く、Qロックエレメントの位置決め・固定の邪魔になりません。
■押し上げ力は、2.2~42.8KNと大きなワークにも対応できます。

[仕様]
通常使用圧力:4.6Mpa
保証耐圧力:7Mpa
使用周辺温度:0~65℃

使用例

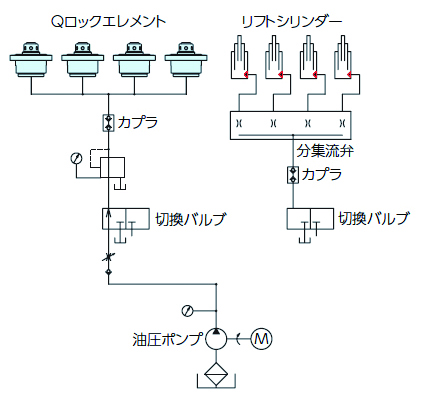

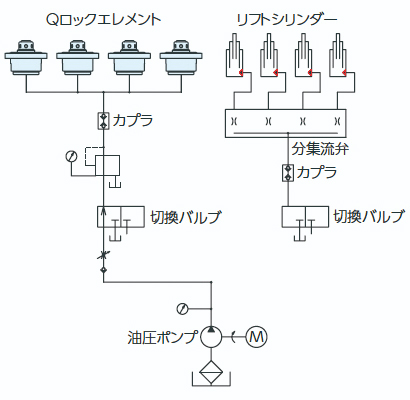

油圧回路図
