RoHS対応

【廃番】Q-ロックエレメント/ピン(油圧式 単動)

E-9659H

  • 【廃番】Q-ロックエレメント/ピン(油圧式 単動) PIC1

  • 【廃番】Q-ロックエレメント/ピン(油圧式 単動) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 外径 ピン径 総高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケート
ピン		 129607 QLH26SRP 60 26 55.5 0.5 67,500 廃番 お問合わせ 追加 DL DL
ロケート
ピン		 129608 QLH32SRP 72 32 65.5 0.8 75,500 廃番 お問合わせ 追加 DL DL
ロケート
ピン		 129609 QLH40SRP 88 40 78.5 1.4 87,000 廃番 お問合わせ 追加 DL DL
ロケート
ピン		 129610 QLH48SRP 105 48 92.5 2.5 106,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 129611 QLH26SDP 60 26 55.5 0.5 72,500 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 129612 QLH32SDP 72 32 65.5 0.8 80,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 129613 QLH40SDP 88 40 78.5 1.4 92,500 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 129614 QLH48SDP 105 48 92.5 2.5 112,000 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 129615 QLH26SCP 60 24 55.5 0.5 61,500 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 129616 QLH32SCP 72 30 65.5 0.8 69,000 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 129617 QLH40SCP 88 37 78.5 1.4 81,000 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 129618 QLH48SCP 105 45 92.5 2.5 100,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B Ch5 D E F G±0.005 H I J K L M(並目) N
129607 QLH26SRP 60 26 37 36 8 22.5 12 55.5 48 5.5 6.6 9.5 M4x0.7 S34
129608 QLH32SRP 72 32 46 45 8 26.5 14 65.5 58 7 7.5 11 M6x1.0 AS568-130
129609 QLH40SRP 88 40 60 59 8 32 16 78.5 72 7 9.5 11 M8x1.25 AS568-139
129610 QLH48SRP 105 48 73 71.5 8 36.5 20 92.5 87 9 11.4 14 M8x1.25 S70
129611 QLH26SDP 60 26 37 36 8 22.5 12 55.5 48 5.5 6.6 9.5 M4x0.7 S34
129612 QLH32SDP 72 32 46 45 8 26.5 14 65.5 58 7 7.5 11 M6x1.0 AS568-130
129613 QLH40SDP 88 40 60 59 8 32 16 78.5 72 7 9.5 11 M8x1.25 AS568-139
129614 QLH48SDP 105 48 73 71.5 8 36.5 20 92.5 87 9 11.4 14 M8x1.25 S70
129615 QLH26SCP 60 24 37 36 8 22.5 12 55.5 48 5.5 6.6 9.5 M4x0.7 S34
129616 QLH32SCP 72 30 46 45 8 26.5 14 65.5 58 7 7.5 11 M6x1.0 AS568-130
129617 QLH40SCP 88 37 60 59 8 32 16 78.5 72 7 9.5 11 M8x1.25 AS568-139
129618 QLH48SCP 105 45 73 71.5 8 36.5 20 92.5 87 9 11.4 14 M8x1.25 S70

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】Q-ロックエレメント/ピン(油圧式 単動) 本体：SCM440 本体：焼入HRC55

特長

■エアーブロー・着座確認付
■強力クランプで重切削向き
■クランプ時はバネ、アンクランプ時のみ油圧を使用する為、加工中は配管の切離しができます。

旧型のＱＬＳＭ仕様とは互換性がありませんのでご注意下さい。
旧型Q-ロックエレメント　ピン（油圧式単動）

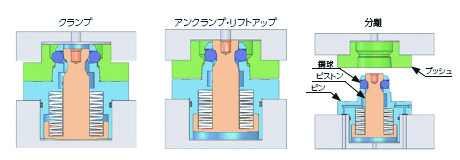

構成図

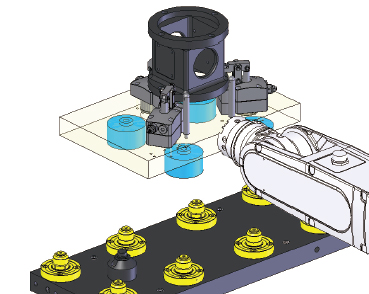

使用例



交換治具のMC上自動交換



取付方法

●取付加工寸法





※エアブロー用ポートは2ヶ所の内、どちらか一ヶ所をご使用下さい。



№ A H7 B C D E +0.30 F G
QLH26S 37 38 36.8 10 25.5 48 M5
QLH32S 46 47 45.8 10 29.5 58 M6
QLH40S 60 61 59.8 10 35 72 M6
QLH48S 73 74 72.8 10 39.5 87 M8



※ダイヤピンは頂点位置とタップ穴とも関係が本図のようになっていますので、ダイヤの方向に合わせて、タップ穴と各ボート穴を加工して下さい。

能力

●仕様



タイプ 油圧式　単動
駆動方式 クランプ バネ
アンクランプ 油圧
№ QLH26S QLH32S QLH40S QLH48S
クランプ力(kN)  3 7 10 16
リフトアップ力(kN/)(5MPa時） 2.7 5 7.8 11
クランプストローク(mm) 4.5 5 6 7
リフトアップ量(mm)

1
シリンダ容器(cm3) クランプ側 - - - -
アンクランプ側 3.9 6.8 14 24
最高使用圧力(MPa) 5
最低使用圧力(MPa) 2
保証耐圧力(MPa) 7
推奨エアーブロー圧(MPa) 0.5
使用流体 ドライエア
使用周囲温度(℃) 0～65
重量(kg) 0.5 0.8 1.4 2.5
