RoHS対応

【廃番】Q-ロックエレメント/ピン(油圧式 複動)

E-9659H

  • 9659H2.jpg

  • 9659H2.jpg

Q-ロックエレメント

仕様/価格

タイプ オーダーNo. No. 外径 ピン径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケート
ピン		 971078 QLHM03RP 66 32 0.5 46,200 廃番 お問合わせ 追加 DL DL
ロケート
ピン		 968845 QLHM07RP 96 40 1.5 52,500 廃番 お問合わせ 追加 DL DL
ロケート
ピン		 968846 QLHM10RP 106 48 2.3 59,000 廃番 お問合わせ 追加 DL DL
ロケート
ピン		 968847 QLHM16RP 120 55 3.5 67,000 廃番 お問合わせ 追加 DL DL
ロケート
ピン		 968848 QLHM25RP 140 55 4.8 77,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 971079 QLHM03DP 66 32 0.5 51,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 968849 QLHM07DP 96 40 1.5 58,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 968850 QLHM10DP 106 48 2.3 65,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 968851 QLHM16DP 120 55 3.5 74,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン		 968852 QLHM25DP 140 55 4.8 84,500 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 971081 QLHM03CP 66 30 0.5 42,000 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 968853 QLHM07CP 96 39 1.5 47,300 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 968854 QLHM10CP 106 47 2.3 53,000 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 968855 QLHM16CP 120 54 3.5 60,500 廃番 お問合わせ 追加 DL DL
クランプ
ピン		 968856 QLHM25CP 140 54 4.8 69,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. No. A B Ch5 φD E F-0.05/-0.1 I J K L M
971078 QLHM03RP QLHM03RP 66 32 42 41 10 29 3 54 5.5 25.5 25.5
968845 QLHM07RP QLHM07RP 96 40 54 53 12 37 3 82 6.6 34 34
968846 QLHM10RP QLHM10RP 106 48 64 63 15 40 3.5 88 6.6 38 44
968847 QLHM16RP QLHM16RP 120 55 80 79 15 45 3.5 100 9 46 50
968848 QLHM25RP QLHM25RP 140 55 90 89 15 50 3.5 116 11 54 58
971079 QLHM03DP QLHM03DP 66 32 42 41 10 29 3 54 5.5 25.5 25.5
968849 QLHM07DP QLHM07DP 96 40 54 53 12 37 3 82 6.6 34 34
968850 QLHM10DP QLHM10DP 106 48 64 63 15 40 3.5 88 6.6 38 44
968851 QLHM16DP QLHM16DP 120 55 80 79 15 45 3.5 100 9 46 50
968852 QLHM25DP QLHM25DP 140 55 90 89 15 50 3.5 116 11 54 58
971081 QLHM03CP QLHM03CP 66 30 42 41 10 29 3 54 5.5 25.5 25.5
968853 QLHM07CP QLHM07CP 96 39 54 53 12 37 3 82 6.6 34 34
968854 QLHM10CP QLHM10CP 106 47 64 63 15 40 3.5 88 6.6 38 44
968855 QLHM16CP QLHM16CP 120 54 80 79 15 45 3.5 100 9 46 50
968856 QLHM25CP QLHM25CP 140 54 90 89 15 50 3.5 116 11 54 58

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】Q-ロックエレメント/ピン(油圧式 複動) 本体：SCM420、ピストン：SCM440
鋼球：SUJ2		 本体：焼入HRC55、ピストン：焼入HRC55
鋼球：焼入HRC62

特長

■クランプ・アンクランプ時に油圧を使用。バルブの切り替えで治具の自動交換に対応できます。

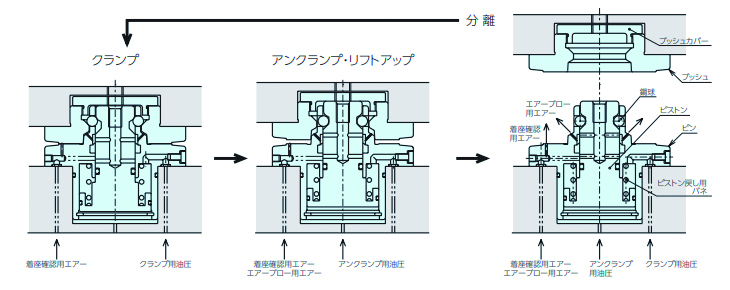

構成図

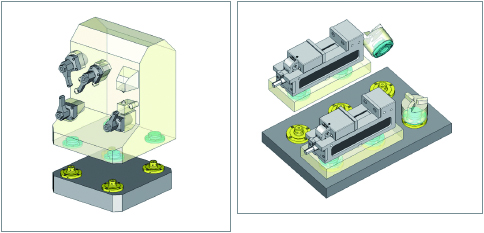

使用例

使用方法

技術情報

タイプ 油圧式　複動
駆動方式 クランプ 油圧
アンクランプ 油圧
№ QLHM03 QLHM07 QLHM10 QLHM16 QLHM25
クランプ力(kN)(5MPa時) 3 7 10 16 25
シリンダ容器
(cm3)		 クランプ側 2 3 6 10 13
アンクランプ側 3 5 7 13 16
クランプストローク(mm) 3 3 3.5 3.5 3.5
リフト量(mm)(5MPa時) 2.5 2.5 3 3 3
リフト力(kN/個)(5MPa時) 4.5 7.5 11 18.5 23
アンクランプ時最低作動圧力(MPa) 2.5
保証耐圧力(MPa) 10
推奨エアーブロー圧(MPa) 0.5
使用周囲温度(℃) 0～65
通常使用圧力(MPa) 5



取付方法

取付加工寸法

№ A B H7 C D E F G H I J
QLHM03 43 42 41.5 12 31 54 25.5 25.5 M5 13
QLHM07 56 54 55 18 38 82 34 34 M6 15
QLHM10 66 64 65 20 41 88 38 44 M6 15
QLHM16 82 80 81 20 46 100 46 50 M8 20
QLHM25 92 90 91 20 51 116 54 58 M10 20

※ダイヤピンは、頂点位置とタップ穴との関係が本図のようになっていますので、ダイヤの方向に合わせて、タップ穴と各ボート穴を加工してください。
