【廃番】Q-ロックエレメント/ピン(油圧式 単動)

E-9659H

  • 9659H1.jpg
  • 9659H1.jpg

Q-ロックエレメント

仕様/価格

タイプ オーダーNo. No. 外径 ピン径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
ロケート
ピン
971075 QLSM03RP 66 32 0.7 52,000 廃番 お問合わせ 追加 DL DL
ロケート
ピン
968836 QLSM07RP 96 40 2.1 61,000 廃番 お問合わせ 追加 DL DL
ロケート
ピン
968837 QLSM10RP 118 48 4 70,000 廃番 お問合わせ 追加 DL DL
ロケート
ピン
968838 QLSM16RP 132 55 5.8 87,500 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン
971076 QLSM03DP 66 32 0.7 57,500 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン
968839 QLSM07DP 96 40 2.1 67,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン
968840 QLSM10DP 118 48 4 77,000 廃番 お問合わせ 追加 DL DL
ダイヤ
ピン
968841 QLSM16DP 132 55 5.8 96,500 廃番 お問合わせ 追加 DL DL
クランプ
ピン
971077 QLSM03CP 66 30 0.7 46,900 廃番 お問合わせ 追加 DL DL
クランプ
ピン
968842 QLSM07CP 96 39 2.1 55,000 廃番 お問合わせ 追加 DL DL
クランプ
ピン
968843 QLSM10CP 118 47 4 63,000 廃番 お問合わせ 追加 DL DL
クランプ
ピン
968844 QLSM16CP 132 54 5.8 79,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. オーダーNo. No. A B Ch5 φD E F I J K L
971075 QLSM03RP 971075 QLSM03RP 66 32 45 37.5 10 30 1.8 54 5.5 27
968836 QLSM07RP 968836 QLSM07RP 96 40 70 60 12 37 1.8 82 6.6 41
968837 QLSM10RP 968837 QLSM10RP 118 48 90 75 15 43 2.6 102 6.6 51
968838 QLSM16RP 968838 QLSM16RP 132 55 100 85 15 58 3.3 114 9 57
971076 QLSM03DP 971076 QLSM03DP 66 32 45 37.5 10 30 1.8 54 5.5 27
968839 QLSM07DP 968839 QLSM07DP 96 40 70 60 12 37 1.8 82 6.6 41
968840 QLSM10DP 968840 QLSM10DP 118 48 90 75 15 43 2.6 102 6.6 51
968841 QLSM16DP 968841 QLSM16DP 132 55 100 85 15 58 3.3 114 9 57
971077 QLSM03CP 971077 QLSM03CP 66 30 45 37.5 10 30 1.8 54 5.5 27
968842 QLSM07CP 968842 QLSM07CP 96 39 70 60 12 37 1.8 82 6.6 41
968843 QLSM10CP 968843 QLSM10CP 118 47 90 75 15 43 2.6 102 6.6 51
968844 QLSM16CP 968844 QLSM16CP 132 54 100 85 15 58 3.3 114 9 57

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】Q-ロックエレメント/ピン(油圧式 単動) 本体:SCM420、ピストン:SCM440
鋼球:SUJ2
本体:焼入HRC55、ピストン:焼入HRC55
鋼球:焼入HRC62

特長

■バネでクランプ。

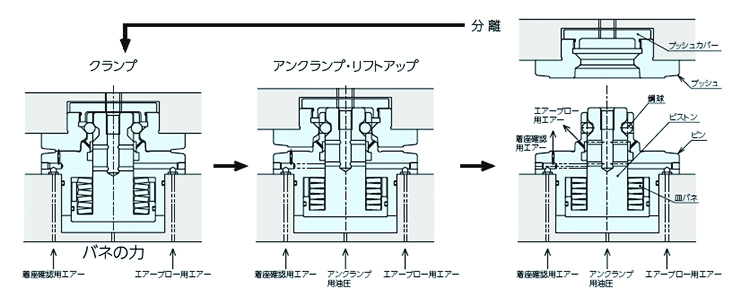

構成図

使用例

使用方法

仕様

タイプ 油圧式 単動
駆動方式 クランプ バネ
アンクランプ 油圧
QLSM03 QLSM07 QLSM10 QLSM16
クランプ力(kN) 3 7 10 16
シリンダ容器(cm3) クランプ側 - - - -
アンクランプ側 2 7 14 15
クランプストローク(mm) 1.8 2.3 3.1 2.6
リフト量(mm)(5MPa時) 1.3 1.8 2.6 2.1
リフト力(kN/個)(5MPa時) 1.7 5 9 10
アンクランプ時最低作動圧力(MPa) 3.6
保証耐圧力(MPa) 10
推奨エアーブロー圧(MPa) 0.5
使用周囲温度(℃) 0~65
通常使用圧力(MPa) 5



取付方法

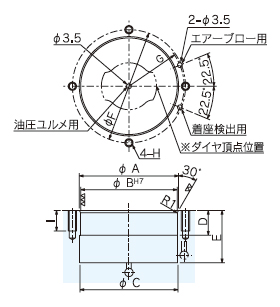

取付加工寸法

A Bh7 C D E F G H I
QLSM03 46 45 44.5 12 32 54 27 M5 13
QLSM07 72 70 71 18 39 82 41 M6 15
QLSM10 92 90 91 20 45 102 51 M6 15
QLSM16 102 100 101 20 60 114 57 M8 20

※ダイヤピンは頂点位置とタップ穴とも関係が本図のようになっていますので、ダイヤの方向に合わせて、タップ穴と各ボート穴を囲う加工して下さい。
