RoHS対応

トグルサイドクランプ 6841B

E-9483

  • 9483B.jpg
  • 9483B.jpg

トグルクランプ

仕様/価格

オーダーNo. No. ボルト径X長さ 全長X全高 締付力
kN/kgf
クランプ
ストローク
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
120971 6841B-1 M4X23 91X60 1.0/102 20 0.13 13,700 在庫 在庫△ 追加 DL DL
120972 6841B-2 M6X35 114X95 2.0/204 25 0.25 13,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O
120971 6841B-1 8 44.5 20 4.5 20 20 16 15 M12X1.5 16 19.5 30 7 M4 12~20
120972 6841B-2 10 57.5 25 5.6 25 34 32 20 M16X1.5 19 36 50 12.5 M6 17~25

材質・熱処理・表面処理

名称 材質 表面処理
トグルサイドクランプ 6841B SS400 黒亜鉛メッキ(つや消し)

特長

■黒亜鉛メッキ(つや消し)により、反射等を抑え正確に測定が可能です。

[付属品]クランピングスクリュー

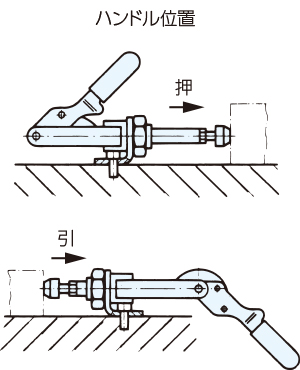

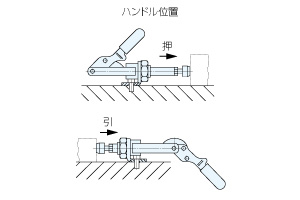

使用例
