RoHS対応

トグルダウンサイドクランプ712

E-1167

  • 1167.jpg

  • 1167.jpg

仕様/価格

オーダー
№		 № 全長x全高 締付力kN 保持力kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
P1 P2 Q1 Q2 DXF STEP
130234 712-1 175x164 1 1 1 1 0.41 12,800 在庫 在庫〇 追加 DL DL
130235 712-2 222x209 2 2 2 2 0.8 14,500 在庫 在庫〇 追加 DL DL
130236 712-3 267x250 3 3 3 3 1.67 18,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F G H I J K L M N O
130234 712-1 56 106 38 32.5 40 84.5 91.5 58 15 10 16 5.5 34～49 19～37 37
130235 712-2 75 136 48 41 50 106.5 120 75 20 12 20 6.5 47～64 22～39 47.5
130236 712-3 90 166 58 50 50 126.5 146.5 90 25 15 30 8.5 52～74 28～54 57

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンサイドクランプ712 SM490 亜鉛メッキ

特長

■1回のハンドル操作で垂直と水平方向の締付ができます。

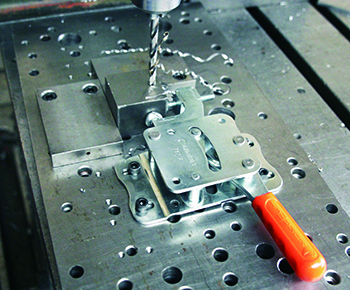

使用例
