RoHS対応

トグルサイドクランプ521

E-1165

仕様/価格

オーダー
締付力kN 保持力kN ボルト径×ピッチ×長さ 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
130226 521-3-12 2.5 2.96 M8x1.25x63.5 154x88 0.39 8,300 在庫 在庫〇 追加 DL DL
130227 521-3-14 2.5 3.2 M8x1.25x63.5 154x88 0.41 8,300 在庫 在庫〇 追加 DL DL
130228 521-4-16 4.5 6.65 M10x1.5x87 186x107 0.81 9,150 在庫 在庫〇 追加 DL DL
130229 521-4-18 4.5 7.2 M10x1.5x87 186x107 0.83 9,450 在庫 在庫〇 追加 DL DL
130230 521-5 7.5 15 M12x1.75x100 234x125 1.43 11,200 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q R
130226 521-3-12 56 56 50 83 32.5 41 - - 35 41 32 12 M8x1.25 24~58 38 7 2.5 2.96
130227 521-3-14 56 56 50 83 32.5 41 - - 35 41 32 14 M8x1.25 24~58 38 7 2.5 3.2
130228 521-4-16 64 62 60 98 34.5 42.5 - - 41 - 40 16 M10x1.5 32~81 47 9.5 4.5 6.65
130229 521-4-18 64 62 60 98 34.5 42.5 - - 41 - 40 18 M10x1.5 32~81 47 9.5 4.5 7.2
130230 521-5 100 79 77 130 61.5 75 34.5 41.5 37 54 47 20 M12x1.75 39~94 55 11 7.5 15

材質・熱処理・表面処理

名称 材質 表面処理
トグルサイドクランプ521 SM490 亜鉛メッキ

特長

[付属品]クランピングスクリュー

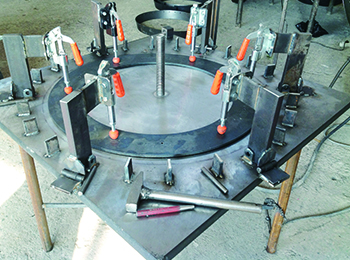

使用例
