RoHS対応

トグルダウンサイドクランプ711

E-1166

  • 1166.jpg

  • 1166.jpg

仕様/価格

オーダー
№		 № 全長x全高 締付力kN 保持力kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
P1 P2 Q1 Q2 DXF STEP
130231 711-1 175x70 1 1 1 1 0.4 11,600 在庫 在庫〇 追加 DL DL
130232 711-2 222x88 2 2 2 2 0.79 13,400 在庫 在庫〇 追加 DL DL
130233 711-3 267x105 3 3 3 3 1.69 17,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
№		 № A B C D E F G H I J K L M N O
130231 711-1 56 59 38 32.5 40 37.5 44.5 42 15 10 16 5.5 15～33 19～37 20.5
130232 711-2 75 79 48 41 50 49.5 62.5 52 20 12 20 6.5 24～41 22～39 24.5
130233 711-3 90 101 58 50 50 61 81 62 25 15 30 8.5 23～49 28～54 29

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンサイドクランプ711 SM490 亜鉛メッキ

特長

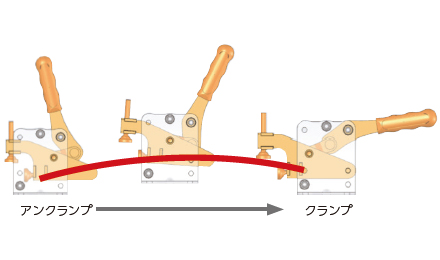

■1回のハンドル操作で垂直と水平方向の締付ができます。

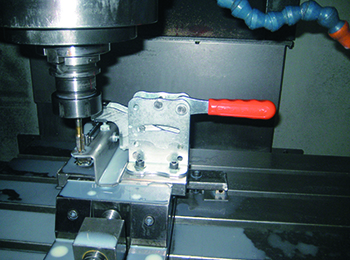

使用例
