RoHS対応

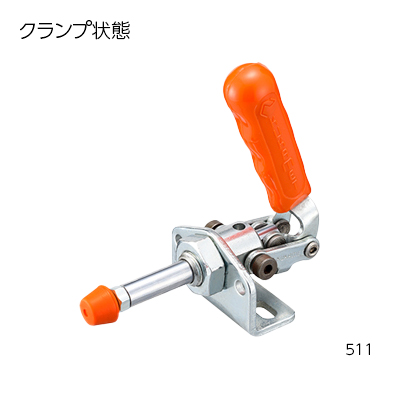

トグルサイドクランプ511

E-1162

  • トグルサイドクランプ511 PIC1
  • トグルサイドクランプ511 PIC2

  • トグルサイドクランプ511 PIC1

  • トグルサイドクランプ511 PIC2

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 締付力kN 保持力kN ボルト径×ピッチ×長さ 全長×全高 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
130201 511-0 0.55 0.7 M4x0.7x31 80x38.5 0.09 4,230 在庫 在庫〇 追加 DL DL
130202 511-1 0.8 0.97 M5x0.8x43.5 69x72.5 0.13 4,390 在庫 在庫〇 追加 DL DL
130203 511-2 1.5 1.7 M6x1.0x50.5 86x96 0.27 4,800 在庫 在庫〇 追加 DL DL
130204 511-3 2.5 2.64 M8x1.25x63.5 116x137 0.49 5,600 在庫 在庫〇 追加 DL DL
130205 511-5 3.5 3.7 M10x1.5x87 155x152 0.96 8,100 在庫 在庫〇 追加 DL DL
130206 511-6 4.5 4.65 M10x1.5x87 155x152 1.07 9,850 在庫 在庫〇 追加 DL DL
130207 S511-1 0.8 0.97 M5x0.8x43.5 69x72.5 0.13 11,400 在庫 在庫〇 追加 DL DL
130208 S511-2 1.5 1.7 M6x1.0x50.5 86x96 0.27 12,800 在庫 在庫〇 追加 DL DL
130209 S511-3 2.5 2.64 M8x1.25x63.5 116x137 0.49 13,800 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J K L M N O P Q
130201 511-0 31 45 30 M10x1.0 13 16 - 11 16 13 7 M4x0.7 10～25 15 4.5 0.55 0.7
130202 511-1 45 20 34 M12x1.5 12 22.5 31.5 - - 19.5 8 M5x0.8 15～38 22 5.5 0.8 0.97
130203 511-2 53 24.5 42 M16x1.5 15.5 30 40 - - 24.5 10 M6x1.0 19～46 27 6 1.5 1.7
130204 511-3 60 30 56 M20x1.5 18 33.5 42.5 - - 30.5 12 M8x1.25 24～58 38 6.5 2.5 2.64
130205 511-5 78 36 75 M24x1.5 21 42 57 - - 38 14 M10x1.5 32～74 53 8.5 3.5 3.7
130206 511-6 78 36 75 M24x1.5 21 42 57 - - 38 16 M10x1.5 32～74 53 8.5 4.5 4.65
130207 S511-1 45 20 34 M12x1.5 12 22.5 31.5 - - 19.5 8 M5x0.8 15～38 22 5.5 0.8 0.97
130208 S511-2 53 24.5 42 M16x1.5 15.5 30 40 - - 24.5 10 M6x1.0 19～46 27 6 1.5 1.7
130209 S511-3 60 30 56 M20x1.5 18 33.5 42.5 - - 30.5 12 M8x1.25 24～58 38 6.5 2.5 2.64

材質・熱処理・表面処理

名称 材質 表面処理
トグルサイドクランプ511 511：SM490、S511：SUS304 511：亜鉛メッキ

特長

[付属品]クランピングスクリュー
