グラブスクリュー

E-9532

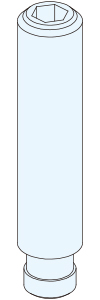

  • グラブスクリュー PIC1

  • グラブスクリュー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. ネジ径
（並目）		 全長 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
912512 SGT-M6-30 M6x1.0 30 5 380 在庫 在庫〇 追加 DL DL
950768 SGT-M6-40 M6x1.0 40 6 410 在庫 在庫〇 追加 DL DL
950769 SGT-M6-45 M6x1.0 45 7 460 在庫 在庫〇 追加 DL DL
912513 SGT-M6-50 M6x1.0 50 8 460 在庫 在庫〇 追加 DL DL
912514 SGT-M8-40 M8x1.25 40 12 550 在庫 在庫〇 追加 DL DL
950770 SGT-M8-45 M8x1.25 45 14 580 在庫 在庫〇 追加 DL DL
950771 SGT-M8-50 M8x1.25 50 15 580 在庫 在庫〇 追加 DL DL
912515 SGT-M8-60 M8x1.25 60 17 580 在庫 在庫〇 追加 DL DL
950772 SGT-M10-45 M10x1.5 45 22 740 在庫 在庫〇 追加 DL DL
950773 SGT-M10-50 M10x1.5 50 24 740 在庫 在庫〇 追加 DL DL
912516 SGT-M10-60 M10x1.5 60 28 740 在庫 在庫〇 追加 DL DL
912517 SGT-M10-80 M10x1.5 80 37 900 在庫 在庫〇 追加 DL DL
912518 SGT-M12-60 M12x1.75 60 39 820 在庫 在庫〇 追加 DL DL
950774 SGT-M12-70 M12x1.75 70 46 1,000 在庫 在庫〇 追加 DL DL
912519 SGT-M12-80 M12x1.75 80 53 1,100 在庫 在庫〇 追加 DL DL
912520 SGT-M12-100 M12x1.75 100 121 1,200 在庫 在庫〇 追加 DL DL
950775 SGT-M16-70 M16x2 70 85 1,500 在庫 在庫〇 追加 DL DL
912521 SGT-M16-80 M16x2 80 97 1,600 在庫 在庫〇 追加 DL DL
912522 SGT-M16-100 M16x2 100 189 1,800 在庫 在庫〇 追加 DL DL
912523 SGT-M16-125 M16x2 125 241 1,800 在庫 在庫△ 追加 DL DL
950776 SGT-M20-90 M20x2.5 90 169 2,000 在庫 在庫〇 追加 DL DL
912524 SGT-M20-100 M20x2.5 100 189 2,300 在庫 在庫〇 追加 DL DL
912525 SGT-M20-125 M20x2.5 125 241 2,600 在庫 在庫〇 追加 DL DL
912526 SGT-M20-150 M20x2.5 150 292 2,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A（並目） B Ch11 D E F G H
912512 SGT-M6-30 M6x1.0 30 4.5 4 5.4 2.5 3 2.2
950768 SGT-M6-40 M6x1.0 40 4.5 4 5.4 2.5 3 2.2
950769 SGT-M6-45 M6x1.0 45 4.5 4 5.4 2.5 3 2.2
912513 SGT-M6-50 M6x1.0 50 4.5 4 5.4 2.5 3 2.2
912514 SGT-M8-40 M8x1.25 40 6 5.4 6.8 3 4 3
950770 SGT-M8-45 M8x1.25 45 6 5.4 6.8 3 4 3
950771 SGT-M8-50 M8x1.25 50 6 5.4 6.8 3 4 3
912515 SGT-M8-60 M8x1.25 60 6 5.4 6.8 3 4 3
950772 SGT-M10-45 M10x1.5 45 8 7.2 8.2 4.5 5 3.6
950773 SGT-M10-50 M10x1.5 50 8 7.2 8.2 4.5 5 3.6
912516 SGT-M10-60 M10x1.5 60 8 7.2 8.2 4.5 5 3.6
912517 SGT-M10-80 M10x1.5 80 8 7.2 8.2 4.5 5 3.6
912518 SGT-M12-60 M12x1.75 60 8 7.2 8.6 4.5 6 4.5
950774 SGT-M12-70 M12x1.75 70 8 7.2 8.6 4.5 6 4.5
912519 SGT-M12-80 M12x1.75 80 8 7.2 8.6 4.5 6 4.5
912520 SGT-M12-100 M12x1.75 100 8 7.2 8.6 4.5 6 4.5
950775 SGT-M16-70 M16x2 70 12 11 10.6 5 8 5.3
912521 SGT-M16-80 M16x2 80 12 11 10.6 5 8 5.3
912522 SGT-M16-100 M16x2 100 12 11 10.6 5 8 5.3
912523 SGT-M16-125 M16x2 125 12 11 10.6 5 8 5.3
950776 SGT-M20-90 M20x2.5 90 15.5 14.4 12.4 5.5 10 5.6
912524 SGT-M20-100 M20x2.5 100 15.5 14.4 12.4 5.5 10 5.6
912525 SGT-M20-125 M20x2.5 125 15.5 14.4 12.4 5.5 10 5.6
912526 SGT-M20-150 M20x2.5 150 15.5 14.4 12.4 5.5 10 5.6

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
グラブスクリュー S45C 先端：焼入れ(HRC50-60) 黒染め(四三酸化鉄被膜)

特長

■ワークの締め付けにご使用いただけます。レバー・ノブなどに組み付けてご使用ください。
■位置決め・ストッパなどの用途にも使用できます。
■別売りのスラストパッド(STP)とセットでご使用ください。

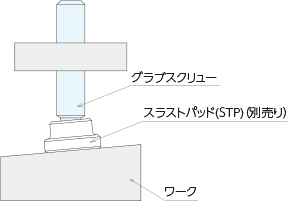

■スラストパッド(STP)ご使用の場合、5°までフレキシブルに回転し、傾斜面でも確実にクランプします。

構成図

使用例

マシニング加工のストッパやアタッチメントとしてご使用いただけます。

スクリューを回し、先端にワークを当てることで位置を決めます。



使用方法

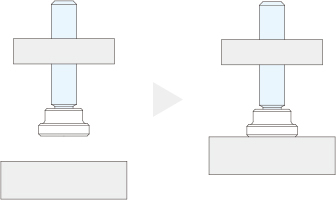

グラブスクリューにワークを当てご使用ください。



取付方法

寸法表を参考にジグに取付穴を加工してください。





スラストパッドを取り付けたグラブスクリューを取り付けてください。

スラストパッドの組み付けは、下図組み付け方法を参考にしてください。





●ノブやレバーを用いる場合

グラブスクリューにノブ(レバー)を取り付てください。



取り付けたノブ(レバー)を回し、グラブスクリューをワークに当ててください。





●グラブスクリューSGTとスラストパッドSTPの組み付け方法

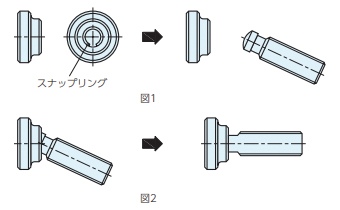

スラストパッドに組み込まれているスナップリングの切れ目に対し、グラブスクリューを図1のように傾斜させて挿入し、さらに、図2のようにグラブスクリューを持ち上げるようにして押し込んでください。
組み付けは手の力で十分です。
ハンマーなどで叩き込まないでください。無理な組み付けはスナップリングの破損の原因となります。







■注意事項

スラストパッドを取り付けてご使用の場合、スイベル角度以内でご使用ください。

修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
