振動テスト定盤
E-9232
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 904902 | TMT1525 | 2500 | 1500 | 220 | 200 | 50 | 150 | 8 | 150 | 75 | 653 | 522 | 75 | 675 | 0.087 | |
| 904901 | TMT1828 | 2800 | 1800 | 220 | 200 | 50 | 150 | 10 | 150 | 75 | 740 | 585 | 75 | 825 | 0.105 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| 振動テスト定盤 | FC250 | 焼鈍 |
特長
-
■強靭鋳鉄を使用してあり充分な強度があります。
■レベル調整装置が組み込んであり、レベル調整が容易です。
■国内外の自動車メーカー及び関連企業へ大量の納入実績があり”良いものを安く”造ってあります。
■据付用架台を使って総工費コスト低減ができます。
【用途】自動車、産業用車輌、機械の各種試験
[構造]・・・リブ構造品
[使用面]・・・機械仕上

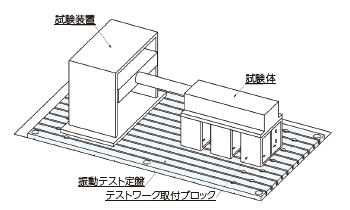

使用例
使用方法
■許容荷重について
下記条件による「はりの計算」に基づき算出・編集設定した値です。定盤選定時の目安としてください。
- ・荷重条件：等分布荷重
- ・支持条件：両端支持（A寸法/2）
■据付・レベル調整方法
調整ジャッキ/架台/アンカー
