テストワーク取付ブロック
E-9226
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | L | L1 | H | W | T1 | T2 | A1 | A2 | A3 | A4 | A5 | A6 | B1 | B2 | B3 | D1 | D2 | D3 | D4 | D5 | E1 | E2 | E3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 904899 | TMT2030B | 500 | 20 | 300 | 200 | 0.05 | 0.1 | 50 | 99 | 70 | 59 | 60 | 70 | 25 | 38 | 74 | 40 | 50 | 60 | 80 | 70 | 14 | 39 | 54 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| テストワーク取付ブロック | FC250 | 焼鈍 |
特長
-
■長穴を設けてあり、あらゆるワークの取り付けがスムーズにできます。
■振動テスト定盤や各種定盤などとペアでご利用頂くと便利です。
構造：リブ構造品
塗装部位：鋳放面

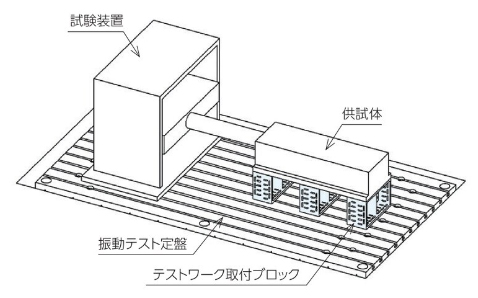

使用例
