• NBK

RoHS対応

クイックターンクランプ（カムベース）

E-1422

  • 1422E.jpg

  • 1422E.jpg

仕様/価格

オーダー№ № 外径 高さ 適合プレート
厚み		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
163074 QTB05　 25 9 10- 18 1,810 在庫 在庫〇 追加 DL DL
163075 QTB05S 25 9 10- 18 2,700 在庫 在庫〇 追加 DL DL
163076 QTB08　 32 10 12- 32 2,100 在庫 在庫〇 追加 DL DL
163077 QTB08S 32 10 12- 32 3,060 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H
163074 QTB05　 25 9 14 4.5 5 3 3 10
163075 QTB05S 25 9 14 4.5 5 3 3 10
163076 QTB08　 32 10 20 5.5 8 3.5 3.5 13
163077 QTB08S 32 10 20 5.5 8 3.5 3.5 13

仕様/価格　食品用グリス塗布品

オーダー№ № 外径 高さ 適合プレート
厚み		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167544 QTB05S-F 25 9 10- 18 3,470 在庫 お問合わせ 追加 DL DL
167545 QTB08S-F 32 10 12- 32 3,830 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H
167544 QTB05S-F 25 9 14 4.5 5 3 3 10
167545 QTB08S-F 32 10 20 5.5 8 3.5 3.5 13

仕様/価格　低発塵グリス塗布品

オーダー№ № 外径 高さ 適合プレート
厚み		 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
167509 QTB05S-C 25 9 10- 18 3,470 在庫 お問合わせ 追加 DL DL
167510 QTB08S-C 32 10 12- 32 3,830 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A B C D E F G H
167509 QTB05S-C 25 9 14 4.5 5 3 3 10
167510 QTB08S-C 32 10 20 5.5 8 3.5 3.5 13

材質・熱処理・表面処理

名称 材質 表面処理
クイックターンクランプ（カムベース） 本体：QTB…SCM440、QTB-S…SUS630相当
取付ボルト：SUS		 QTB：無電解ニッケルメッキ

特長

■挿入時の手間を軽減
案内性に優れたテーパー形状で挿入時に差し込みやすくなっています。

■取付ミスを防止
対照配置の取付位置により取付間違いを防止します。

グリス対応でより安全に
グリスを変更品も取り扱っております。
2種ご用意していますので、ご使用環境に合わせてご活用ください。

■食品対応グリス
「NSF H1」に登録されているグリスを使用しているため、より安心して食品加工機でご利用いただくことができます。さらに、ハラル認証にも対応しております。

■低発塵グリス
低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます。
【付属品】
QTB05：六角穴付きボルト(M2.5×5)…2本
QTB08：六角穴付きボルト(M3×6)…2本

※本製品は以下製品と組み合わせて使用する製品です。
クイックターンクランプ(スタンダード・樹脂ノブ）
クイックターンクランプ(スタンダード・ステンレスノブ）
クイックターンクランプ(フリースライド・樹脂ノブ）
クイックターンクランプ(フリースライド・ステンレスノブ）

構成図

使用方法

クイックターンクランプと組み合わせて使用する製品です。
組み合わせは以下表をご確認ください。



カムベースNo. クイックターンクランプNo.
QTB05（S）

QT05P-（RK、GK、YK）

QT05FP-（RK、GK、YK）
QTB05S-F

QT05P-F（RK、GK、YK）

QT05FP-F（RK、GK、YK）
QTB05S-C

QT05P-C（RK、GK、YK）

QT05FP-C（RK、GK、YK）
QTB08（S）

QT08P-（RK、GK、YK）

QT08FP-（RK、GK、YK）
QTB08S-F

QT08P-F（RK、GK、YK）

QT08FP-F（RK、GK、YK）
QTB08S-C

QT08P-C（RK、GK、YK）

QT08FP-C（RK、GK、YK）

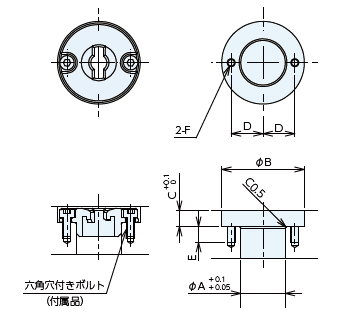

取付方法

以下の取り付け加工寸法図を参考に加工を行ってください。





№ A B C D E F
QTB05(S、S-F、S-C) 14 26 5 10 5 M2.5X0.45
QTB08(S、S-F、S-C) 20 33 6 13 5 M3X0.5

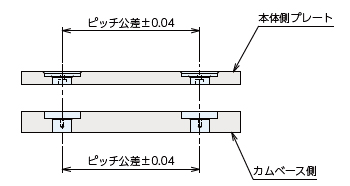

●穴間ピッチ精度
クイックターンクランプ側とカムベース側のピッチ交差は±0.04mm以内の精度で加工してください。
