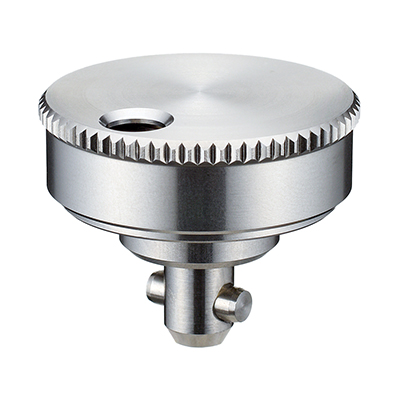

クイックターンクランプ（低頭・ステンレスノブ）
E-1429,1427,1428
仕様/価格
| オーダー№ | № | 外径 | 高さ | ピン径 | 適合プレート 厚み |
クランプ力 N ※ |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||||
| 167518 | QT05TS | 28.5 | 24.1 | φ5 | 6（3-6）※ | 60 | 39 | 5,800 | 在庫 | 在庫〇 | 追加 |
|
|
| 167519 | QT08TS | 35.5 | 29 | φ8 | 6（3-6）※ | 90 | 86 | 6,000 | 在庫 | 在庫〇 | 追加 |
|
|
| 167525 | QT08TLS | 35.5 | 35 | φ8 | 12 | 90 | 88 | 6,000 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー№ | № | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 167518 | QT05TS | 28.5 | 9 | 5.5 | 24 | 14 | 5 | 15.1 | 10 | |
| 167519 | QT08TS | 35.5 | 12.5 | 5.5 | 31 | 18 | 8 | 16.5 | 13 | |
| 167525 | QT08TLS | 35.5 | 12.5 | 5.5 | 31 | 18 | 8 | 22.5 | 13 |
仕様/価格 食品用グリス塗布品
| オーダー№ | № | 外径 | 高さ | ピン径 | 適合プレート 厚み |
クランプ力 N ※ |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||||
| 169995 | QT05TS-F | 28.5 | 24.1 | φ5 | 6（3-6）※ | 60 | 39 | 6,600 | × | お問合わせ | 追加 |
|
|
| 169996 | QT08TS-F | 35.5 | 29 | φ8 | 6（3-6）※ | 90 | 86 | 6,800 | × | お問合わせ | 追加 |
|
|
| 169997 | QT08TLS-F | 35.5 | 35 | φ8 | 12 | 90 | 88 | 6,800 | × | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー№ | № | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 169995 | QT05TS-F | 28.5 | 9 | 5.5 | 24 | 14 | 5 | 15.1 | 10 | |
| 169996 | QT08TS-F | 35.5 | 12.5 | 5.5 | 31 | 18 | 8 | 16.5 | 13 | |
| 169997 | QT08TLS-F | 35.5 | 12.5 | 5.5 | 31 | 18 | 8 | 22.5 | 13 |
仕様/価格 低発塵グリス塗布品
| オーダー№ | № | 外径 | 高さ | ピン径 | 適合プレート 厚み |
クランプ力 N ※ |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||||
| 169992 | QT05TS-C | 28.5 | 24.1 | φ5 | 6（3-6）※ | 60 | 39 | 6,600 | × | お問合わせ | 追加 |
|
|
| 169993 | QT08TS-C | 35.5 | 29 | φ8 | 6（3-6）※ | 90 | 86 | 6,800 | × | お問合わせ | 追加 |
|
|
| 169994 | QT08TLS-C | 35.5 | 35 | φ8 | 12 | 90 | 88 | 6,800 | × | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー№ | № | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 169992 | QT05TS-C | 28.5 | 9 | 5.5 | 24 | 14 | 5 | 15.1 | 10 | |
| 169993 | QT08TS-C | 35.5 | 12.5 | 5.5 | 31 | 18 | 8 | 16.5 | 13 | |
| 169994 | QT08TLS-C | 35.5 | 12.5 | 5.5 | 31 | 18 | 8 | 22.5 | 13 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| クイックターンクランプ（低頭・ステンレスノブ） | 本体：SUS304 ノブ：SUS303 取付ボルト：SUS |
特長
-
■飛び出しを抑えスペースが効率的に利用できる低頭ノブ
ノブの高さが低いことで、作業時の接触や干渉の可能性を抑え、作業者のケガや装置・製品の破損を防ぎます
また、従来製品と比較して狭い場所での使用が可能となります
■指がかかりやすく、滑り落ちにくい
ノブには段付きローレット加工が施してあり、油分、手袋着用時でも安定した把持が可能で、滑りによる誤操作や落下のリスクを低減します
これらは安全性の向上にもつながり、精密な環境や正確な繰り返し動作が求められる作業において効果を発揮できます

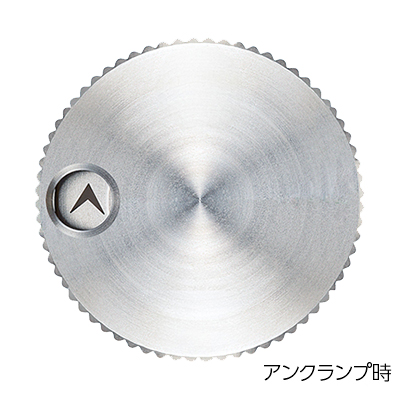

■クランプ/アンクランプ状態の見える化でポカミスを防止
ノブ上面にあるアイコンで、「クランプ/アンクランプ状態」と「操作方向」が直感的に理解しやすくなっています
■優れた耐久性と耐食性
動作テスト5万回クリア。長期使用ができ交換頻度が少なく済みます
製品の材質にはステンレス材を使用。耐食性に優れています
■特殊グリス対応
グリス変更品も取り扱っております
2種ご用意していますので、ご使用環境に合わせてご活用ください
食品対応グリス
「NSF H1」に登録されているグリスを使用しているため、より安心して食品加工機でご利用いただくことができます。さらに、ハラル認証にも対応しております
低発塵グリス
低発塵性・耐フレッチング性に優れたグリスを使用しているため、クリーンルームでも安心してご利用いただくことができます
【付属品】
QT05TS（-F,-C）：六角穴付きボルト(M2.5×6)…2本
QT08TS(-F,-C)・QT08TLS(-F,-C)：六角穴付きボルト(M3×6)…2本

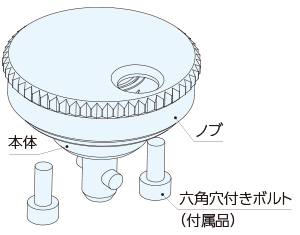

構成図
使用例

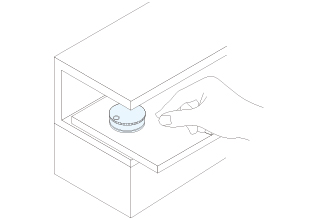

①狭い場所でのクランプに

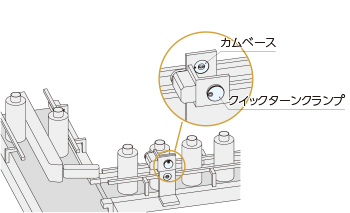

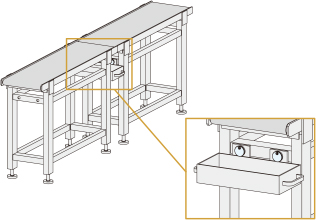

②搬送ラインのブラケットのクランプに
③カメラユニットのクランプに

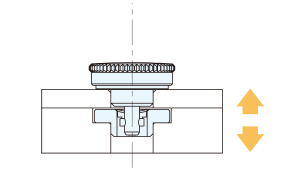

使用方法
本製品は別売りの「クイックターンクランプ（センサー付）カムベース」または「クイックターンクランプ（センサー付）カムベース 薄板用」と組み合わせて使用する製品です。
組み合わせは以下の表をご確認ください。
| 低頭・ステンレスノブ№ | 適合カムベース№ |
|---|---|
| QT05TS | QTB05(S)/QTB05T(S) |
| QT05TS-F | QTB05S-F/QTB05TS-F |
| QT05TS-C | QTB05S-C/QTB05TS-C |
| QT08TS | QTB08(S)/QTB08T(S) |
| QT08TS-F | QTB08S-F/QTB08TS-F |
| QT08TS-C | QTB08S-C/QTB08TS-C |
| QT08TLS | QTB08(S)/QTB08T(S) |
| QT08TLS-F | QTB08S-F/QTB08TS-F |
| QT08TLS-C | QTB08S-C/QTB08TS-C |
■注意事項
製品が破損しケガや事故の原因となりますので、カタログ記載のクランプ力の値を大きく超えるような負荷を与えないでください。
●破損目安
| № |  |
 |
|---|---|---|
| QT05TS(-F,-C) | 1800N | 1200N |
| QT08TS(-F,-C) | 3200N | 2600N |
| QT08TLS(-F,-C) | 3200N | 2600N |
●耐熱温度
100℃（全型式共通）
※耐久性が低下する可能性があるグリスの使用上限温度です。

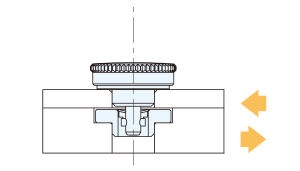

●相手部品（カムベース）に取り付けられない場合
・ノブを左方向に止まるまで回し、アンクランプ状態で取り付けてください。
・カムベースの溝と本製品軸部のピンが平行となる向きで取り付けてください。

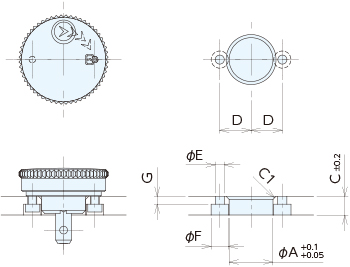

取付方法
以下の寸法図に準じて設計、加工してください。
取り付けは、付属品の六角穴付きボルトを用いて2箇所締結します。
| № | 取付プレート厚み | A | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
|
QT05TS QT05TS-F QT05TS-C |
6 | 14 | 6 | 10 | 2.9 | 5.5 | 2.5 |
|
QT08TS QT08TS-F QT08TS-C |
6 | 18 | 6 | 13 | 3.4 | 6.5 | 2.5 |
|
QT08TLS QT08TLS-F QT08TLS-C |
12 | 18 | 12 | 13 | 3.4 | 6.5 | 2.5 |

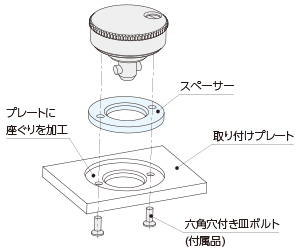

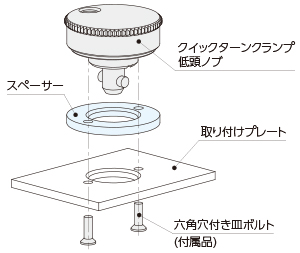

●取り付けプレートの厚み調整
取り付けプレートの厚みが3mm以上6mm未満の場合は、スペーサー（別売）を組み合わせて使用します。
取り付け部を以下の寸法図に従って加工し、取り付けイメージを参考に組み付けてください。

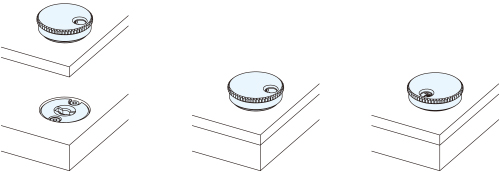

①取り付けプレートの厚みが3mmの場合
取り付けイメージ
取付加工寸法図
| № | 適合スペーサー | A | C | D | E | F |
|---|---|---|---|---|---|---|
|
QT05TS QT05TS-F QT05TS-C |
QT05SP | 14 | 3 | 10 | 2.9 | 6 |
|
QT08TS QT08TS-F QT08TS-C |
QT08SP | 18 | 3 | 13 | 3.4 | 7.3 |
②取り付けプレートの厚みが3mmを超え6mm未満の場合
取り付けイメージ
取付加工寸法図
| № | 適合スペーサー | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
|
QT05TS QT05TS-F QT05TS-C |
QT05SP | 14 | 26 | 3 | 10 | 2.9 | 6 |
|
QT08TS QT08TS-F QT08TS-C |
QT08SP | 18 | 35 | 3 | 13 | 3.4 | 7.3 |

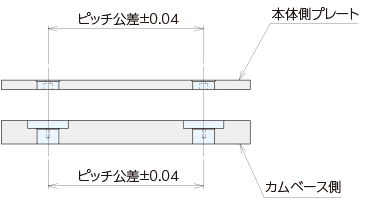

●穴間ピッチ精度（2個使用時）
本体側プレートとカムベース側のピッチ公差は±0.04mm以内の精度で加工してください。
●繰り返し位置決め精度について（2個使用時）
締結時の繰り返し位置決め精度は±0.1mm以内です。

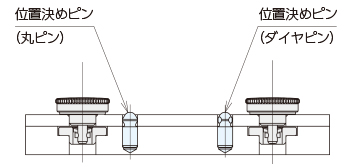

別途位置決めピンを組み合わせることで、繰り返し位置決め精度を向上できます。
●位置決めピン適応表
| 製品名 | タイプ | オーダー№ | № |
|---|---|---|---|
|
ロケーティングピン （先端ボールタイプ） |
丸ピン | 981026 | PBD0808 |
| ダイヤピン | 981029 | PBD0808D |
カタログ記載値のクランプ力が出ない場合は以下についてご確認ください。
・本製品及びカムベースの取付ボルト・ナット等にゆるみがないことを確認してください。
・本体側プレート及びカムベース側の寸法がカタログ記載値の範囲内となっていることを確認してください。
修理対応
本製品は修理対応を行っておりません。
動作が悪くなるなど使用に支障がみられる場合は新しいものに交換をしてください。
