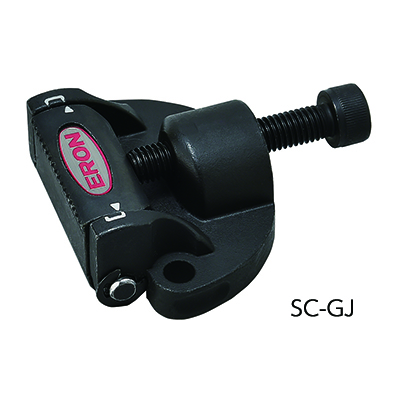

スクリュークイックダウンクランプ2
E-9776
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | ジョウタイプ | 適合取付 ボルト（別売） |
最大操作トルク N・m |
最大締付力 kN |
ねじ呼び（並目） | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||||
| 125674 | SC08-FJ | フラット | M5x12 | 10 | 7.5 | M6xP1 | 0.1 | 14,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 125675 | SC12-FJ | フラット | M6x16 | 20 | 12 | M8xP1.25 | 0.2 | 15,500 | 在庫 | 在庫〇 | 追加 |
|
|
| 125676 | SC08-KJ | キズ防止 | M5x12 | 10 | 7.5 | M6xP1 | 0.1 | 14,900 | 在庫 | 在庫〇 | 追加 |
|
|
| 125677 | SC12-KJ | キズ防止 | M6x16 | 20 | 12 | M8xP1.25 | 0.2 | 15,900 | 在庫 | 在庫〇 | 追加 |
|
|
| 125678 | SC08-GJ | グリップ | M5x12 | 10 | 7.5 | M6xP1 | 0.1 | 14,900 | 在庫 | 在庫〇 | 追加 |
|
|
| 125679 | SC12-GJ | グリップ | M6x16 | 20 | 12 | M8xP1.25 | 0.2 | 15,900 | 在庫 | 在庫〇 | 追加 |
|
|

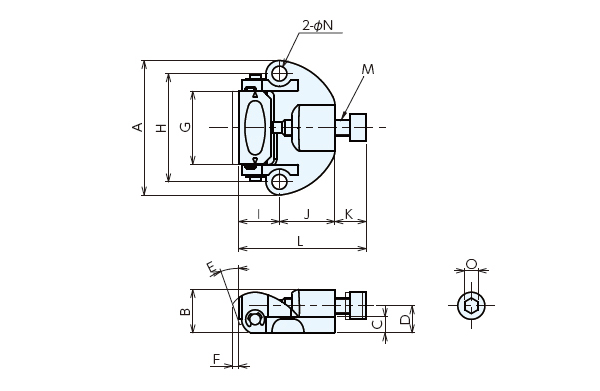

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M（並目） | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125674 | SC08-FJ | 50 | 16 | 6 | 10 | 19° | 2 | 27 | 40 | 15 | 20.5 | 11.5 | 47 | M6xP1 | 5.5（M5用） | 5 | |
| 125675 | SC12-FJ | 62 | 22.5 | 8 | 15..5 | 12° | 3 | 35 | 50 | 18 | 26.5 | 14.5 | 59 | M8xP1.25 | 6.5（M6用） | 6 | |
| 125676 | SC08-KJ | 50 | 16 | 6 | 10 | 19° | 1.5 | 27 | 40 | 16.5 | 20.5 | 11.5 | 48.5 | M6xP1 | 5.5（M5用） | 5 | |
| 125677 | SC12-KJ | 62 | 22.5 | 8 | 15..5 | 12° | 2 | 35 | 50 | 20.5 | 26.5 | 15.5 | 62.5 | M8xP1.25 | 6.5（M6用） | 6 | |
| 125678 | SC08-GJ | 50 | 16 | 6 | 10 | 19° | 2 | 27 | 40 | 15 | 20.5 | 11.5 | 47.5 | M6xP1 | 5.5（M5用） | 5 | |
| 125679 | SC12-GJ | 62 | 22.5 | 8 | 15..5 | 12° | 2.5 | 35 | 50 | 18 | 26.5 | 14.5 | 59 | M8xP1.25 | 6.5（M6用） | 6 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| スクリュークイックダウンクランプ2 | ベース・カム・ジョー：SCM440 | ベース：焼入(HRC35以上) カム・ジョー：焼入(HRC47-53) |
ベース・カム・ジョー：黒染め(四三酸化鉄被膜) |
特長
-
■マシニング加工のワーククランプとしてご使用いただけます。
■トーションスプリングが内蔵されているため、アンクランプ時にジョーが自動で戻ります。
■各部品に焼入処理が施されており、負荷にも強く長期使用が可能です。
■ジョーはフラット・キズ防止・グリップの3種類よりお選び頂けます。
構成図
-

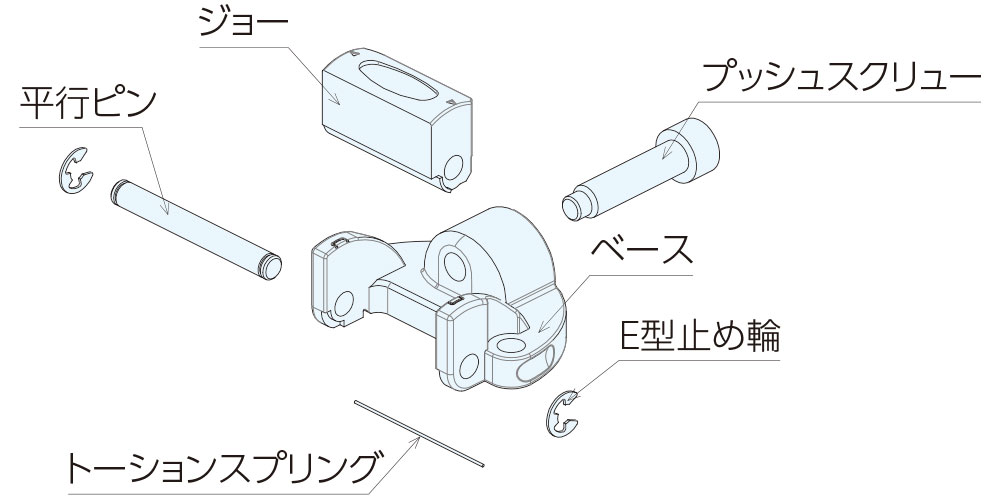

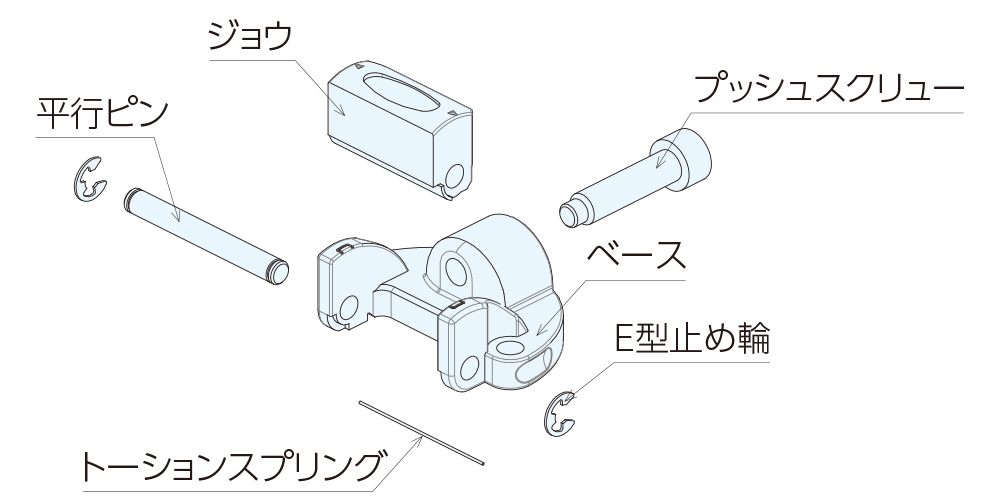

フラットタイプ
-

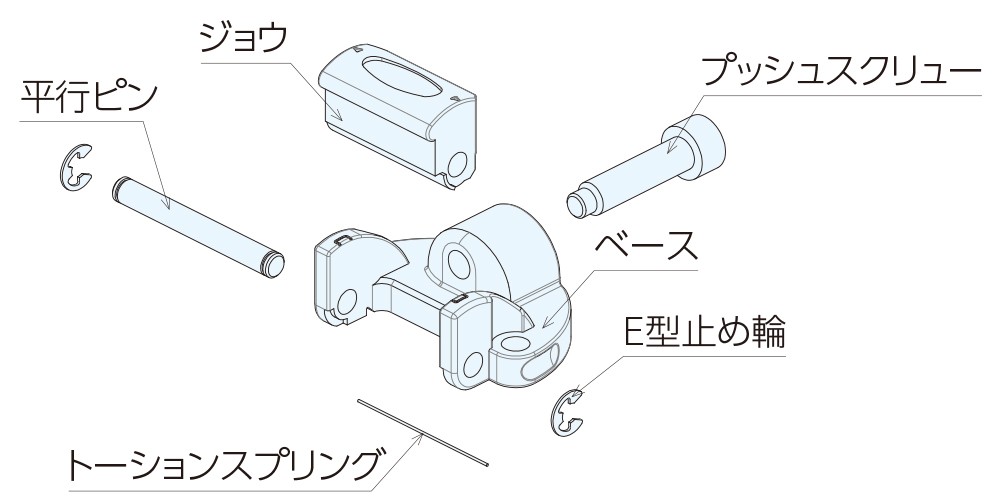

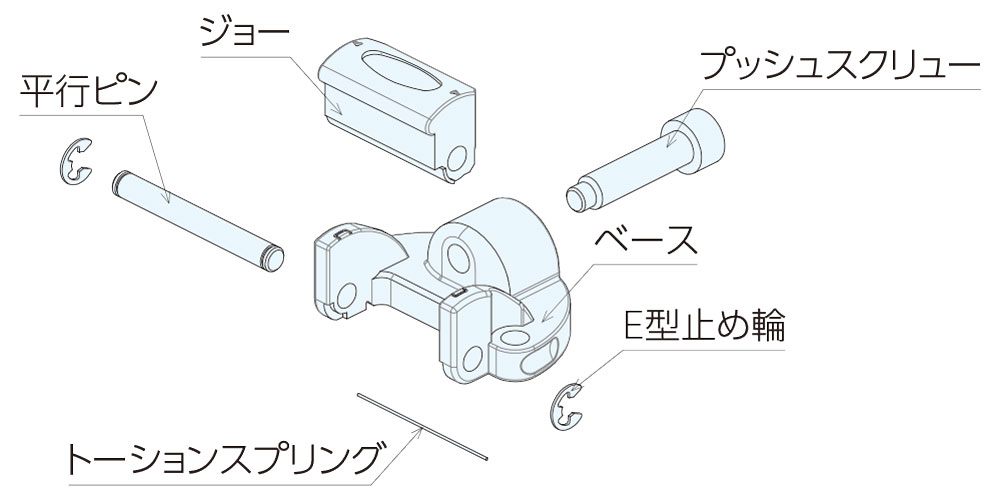

キズ防止タイプ
-

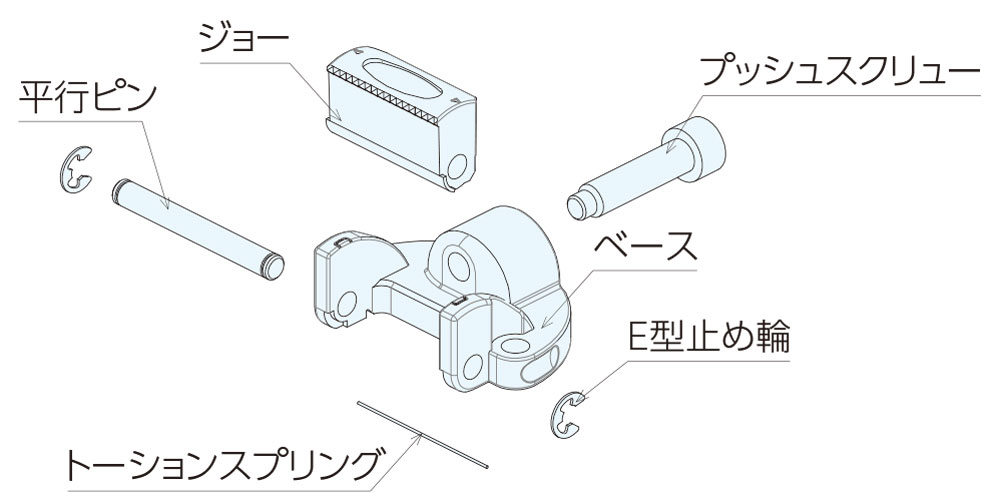

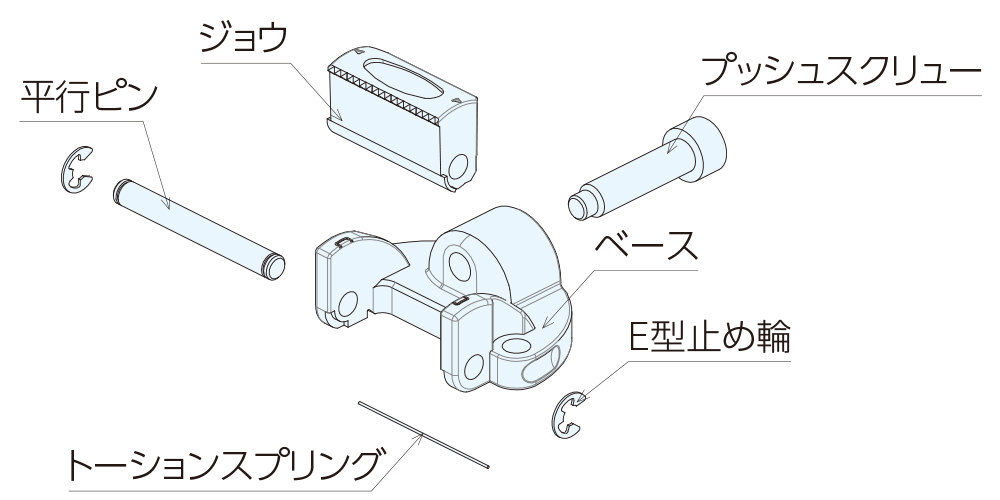

グリップタイプ
使用方法
プッシュスクリューを回すことでクランプ・アンクランプすることができます。

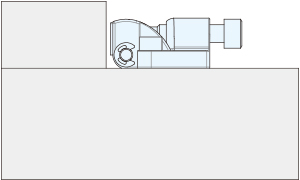

クランプ

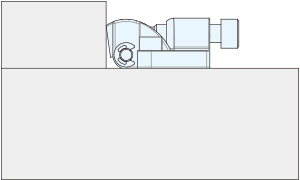

アンクランプ
■注意事項
最大操作荷重・トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定の荷重・トルク内でご使用ください。
クランプストロークの範囲内でご使用ください。

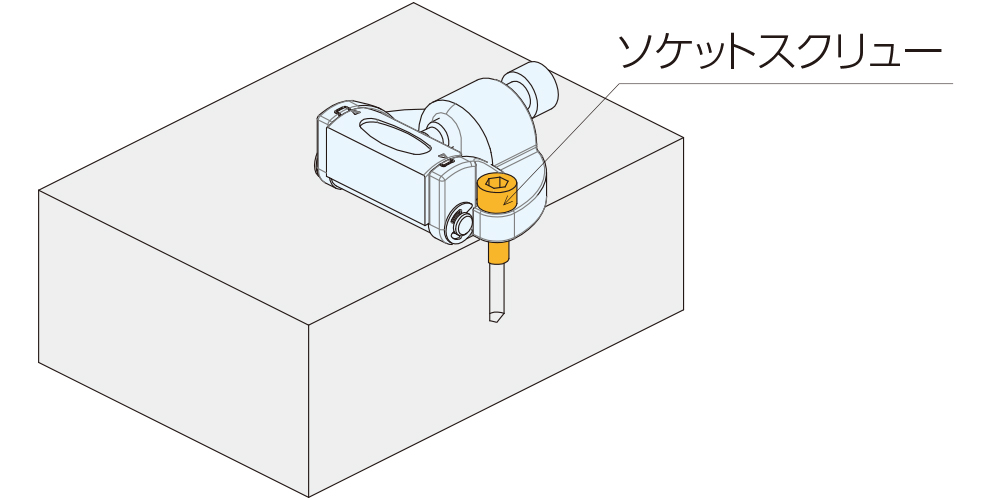

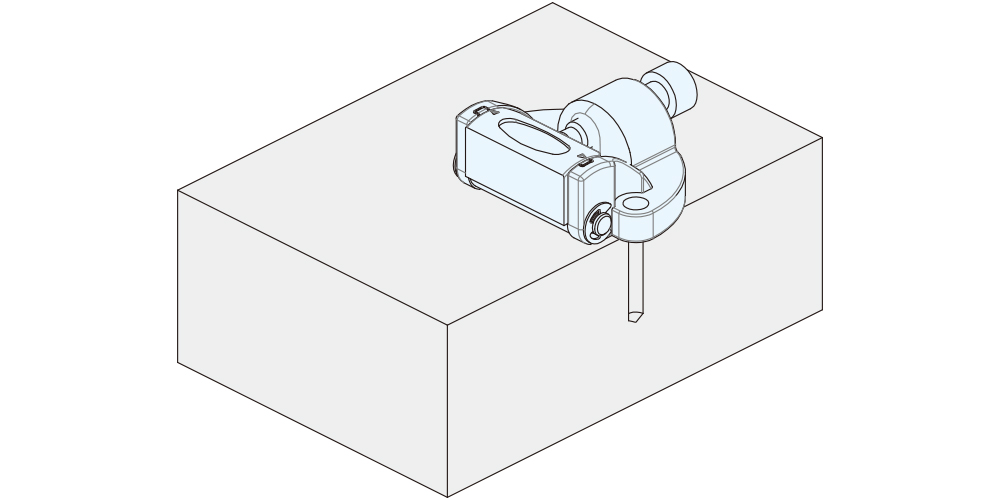

取付方法
-
寸法図を参考にジグプレートにタップ穴を加工してください。
-
スクリュークイックダウンクランプ2を取り付けてください。
-
取り付けに必要なソケットスクリューは別売りです。
修理対応
当製品の修理は行っておりません。
クランプ力低下や異常がみられる場合は、交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
