クイックダウンクランプ(小型)

E-9351

  • クイックダウンクランプ(小型) PIC1
  • クイックダウンクランプ(小型) PIC2
  • クイックダウンクランプ(小型) PIC3
  • クイックダウンクランプ(小型) PIC4

  • クイックダウンクランプ(小型) PIC1

  • クイックダウンクランプ(小型) PIC2

  • クイックダウンクランプ(小型) PIC3

  • クイックダウンクランプ(小型) PIC4

仕様/価格　【フラットジョー・ストレートハンドル】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 適合
T溝巾		 ねじ呼び
（並目）		 最大
クランプ
高さ		 最大操作
荷重
kN		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
927113 QDCS10S 10 M8x1.25 20.5 0.2 4 0.22 38,500 在庫 在庫〇 追加 DL DL
927116 QDCS12S 12 M8x1.25 20.5 0.2 4 0.22 38,500 在庫 在庫△ 追加 DL DL
927119 QDCS14S 14 M8x1.25 20.5 0.2 4 0.22 38,500 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J M
927113 QDCS10S 32 19.6 113 20 3 32 23 6 20.5 18 M8x1.25x30
927116 QDCS12S 32 19.6 113 20 3 32 23 6 20.5 18 M8x1.25x30
927119 QDCS14S 32 19.6 113 20 3 32 23 6 20.5 18 M8x1.25x30

仕様/価格　【フラットジョー・角度付ハンドル】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 適合
T溝巾		 ねじ呼び
並目		 最大
クランプ
高さ		 最大
操作荷重
kN		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
909778 QDCS10A 10 M8x1.25 20.5 0.2 4 0.22 36,800 在庫 在庫△ 追加 DL DL
909779 QDCS12A 12 M8x1.25 20.5 0.2 4 0.22 36,800 在庫 在庫△ 追加 DL DL
909780 QDCS14A 14 M8x1.25 20.5 0.5 4 0.22 36,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J M
（並目）
909778 QDCS10A 32 19.6 111 20 3 32 44 6 20.5 18 M8x1.25x30
909779 QDCS12A 32 19.6 111 20 3 32 44 6 20.5 18 M8x1.25x30
909780 QDCS14A 32 19.6 111 20 3 32 44 6 20.5 18 M8x1.25x30

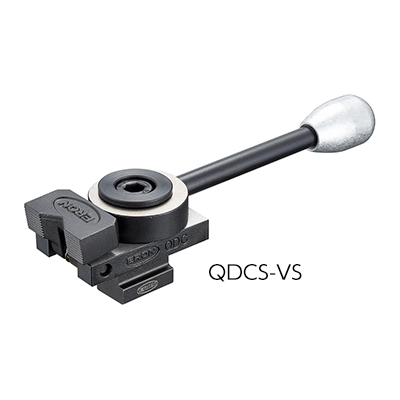

仕様/価格　【Vジョー・ストレートハンドル】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 適合
T溝巾		 ねじ呼び
並目		 最大
クランプ
高さ		 最大
操作荷重
kN		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
927114 QDCS10VS 10 M8x1.25 20.5 0.2 4 0.22 39,900 在庫 在庫△ 追加 DL DL
927117 QDCS12VS 12 M8x1.25 20.5 0.2 4 0.22 39,900 在庫 在庫△ 追加 DL DL
927120 QDCS14VS 14 M8x1.25 20.5 0.2 4 0.22 39,900 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J M（並目）
927114 QDCS10VS 32 19.6 113 20 3 32 23 6 20.5 18 M8x1.25x30
927117 QDCS12VS 32 19.6 113 20 3 32 23 6 20.5 18 M8x1.25x30
927120 QDCS14VS 32 19.6 113 20 3 32 23 6 20.5 18 M8x1.25x30

仕様/価格　【Vジョー・角度付ハンドル】

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 適合
T溝巾		 ねじ呼び
（並目）		 最大
クランプ
高さ		 最大
操作荷重
kN		 最大
締付力
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
927115 QDCS10VA 10 M8x1.25 20.5 0.2 4 0.22 41,200 在庫 在庫〇 追加 DL DL
927118 QDCS12VA 12 M8x1.25 20.5 0.2 4 0.22 41,200 在庫 お問合わせ 追加 DL DL
927121 QDCS14VA 14 M8x1.25 20.5 0.2 4 0.22 41,200 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F G H I J M（並目）
927115 QDCS10VA 32 19.6 111 20 3 32 44 6 20.5 18 M8x1.25x30
927118 QDCS12VA 32 19.6 111 20 3 32 44 6 20.5 18 M8x1.25x30
927121 QDCS14VA 32 19.6 111 20 3 32 44 6 20.5 18 M8x1.25x30

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クイックダウンクランプ(小型) ベース・カム：SCM420
ジョー：SCM440		 ベース・カム：焼入(HRC54～60)
ジョー：焼入(HRC47～53)		 黒染め(四三酸化鉄被膜)

特長

■マシニング加工のワーククランプとしてご使用いただけます。
■ジョーが回転してワークを締め付ける構造で、水平方向だけでなく下方向にも押さえつけるため、浮き上がりを防止効果があります。
■トーションスプリングが内蔵されているため、アンクランプ時にジョウが自動戻ります。
■各部品に焼入処理が施されており、負荷にも強く長期使用が可能です。
■ハンドルとカムが一体構造になっており、工具レスで操作が可能です。
■カム機構によりクランプ・アンクランプ操作を素早く行うことができます。
■ジョーはフラット・Vの2種類よりお選び頂けます。

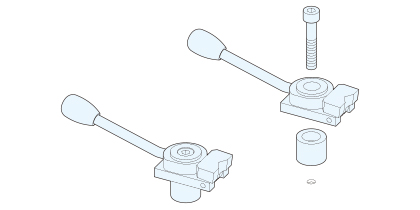

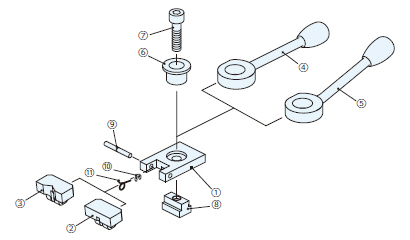

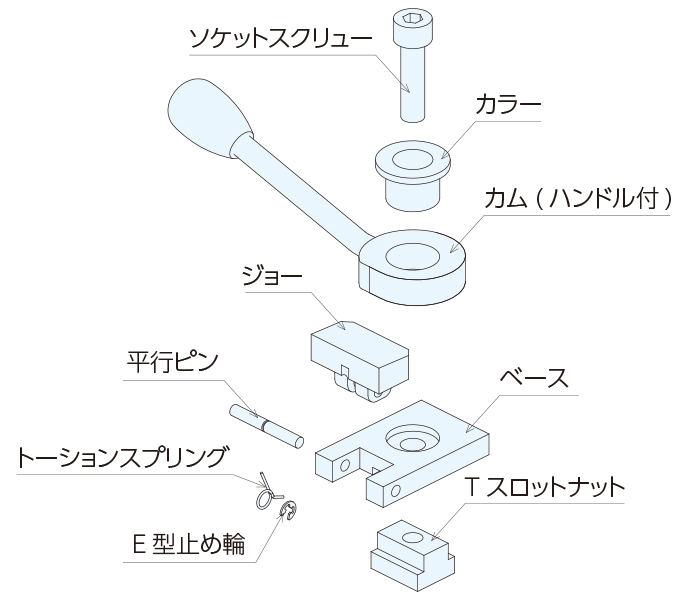

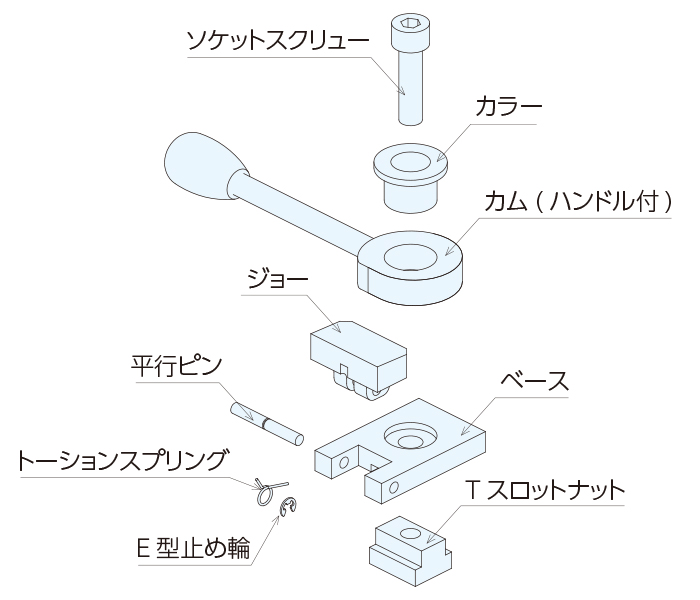

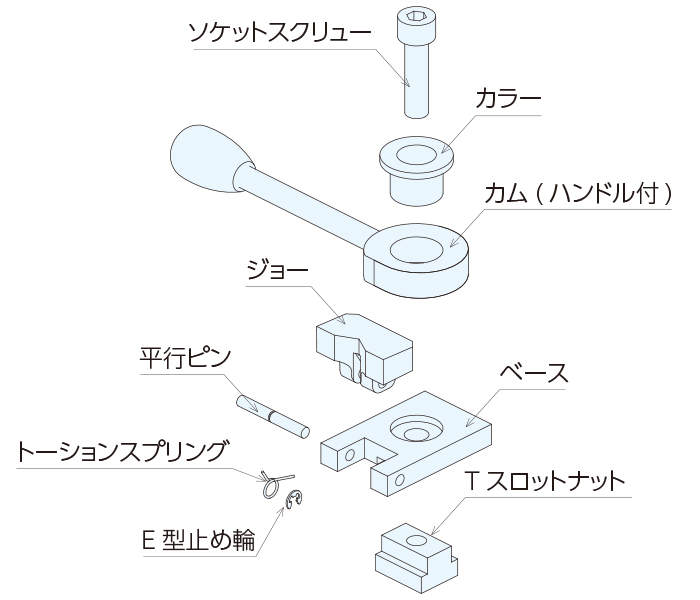

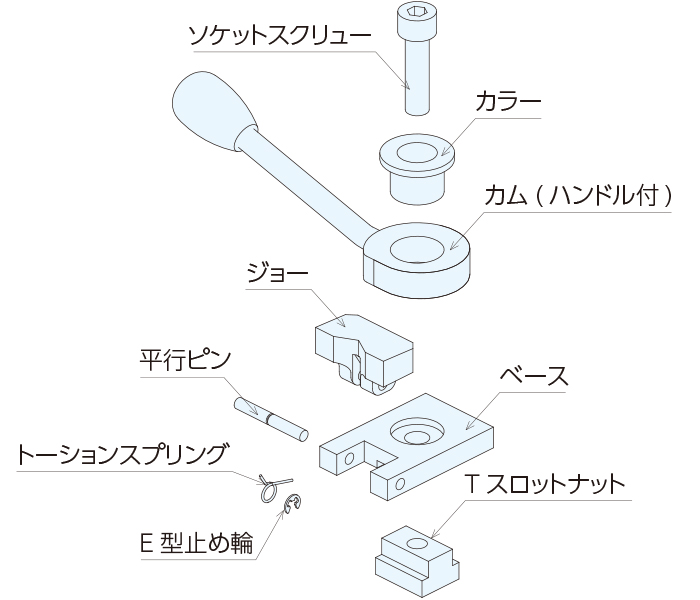

構成図

フラットジョー・ストレートハンドル

フラットジョー・角度付ハンドル

Vジョー・ストレートハンドル



Vジョー・角度付ハンドル



使用例

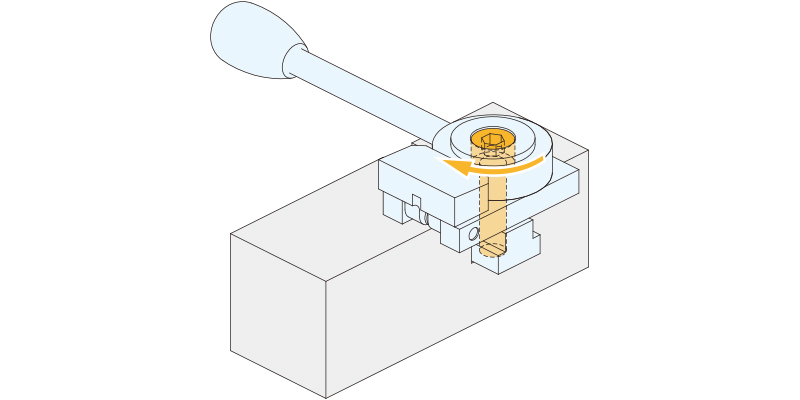

カムを回すことで、ジョーが軸を中心に回転し、ワークを締め付けます。



使用方法

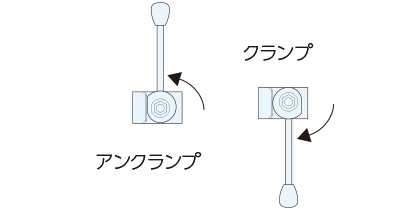

ハンドルを回すことでクランプ・アンクランプができます。







■注意事項



・最大操作荷重・トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定の荷重・トルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

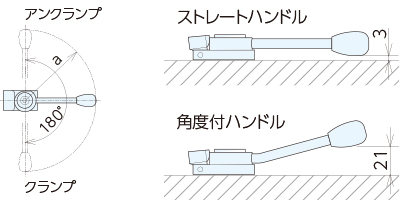

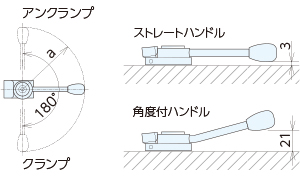

ハンドルの旋回干渉は図の通りです。
干渉物がある場合は角度付きハンドルをご使用ください。





  a
ストレートハンドル(S) 113
角度付ハンドル(A) 111

取付方法

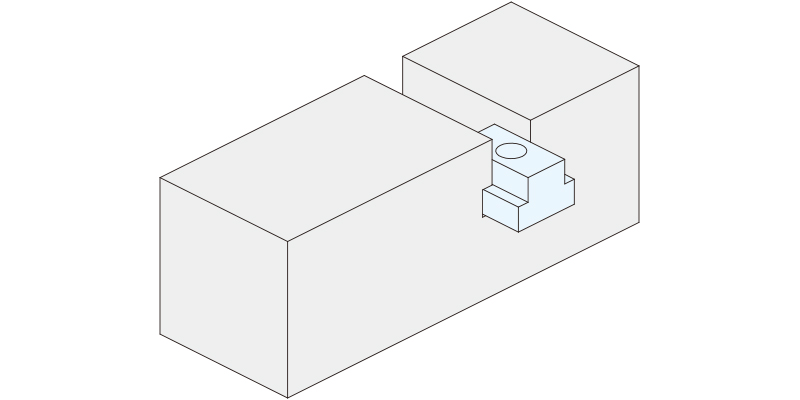

  • テーブルまたはジグベースのT溝にTスロットナットを挿入してください。

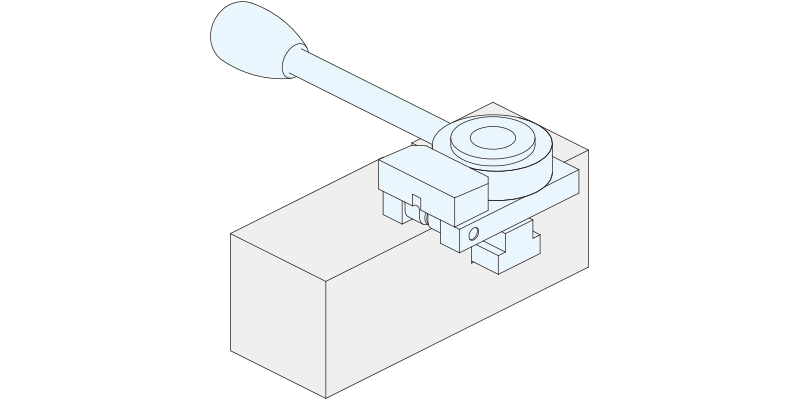

  • クイックダウンクランプを取り付けてください。

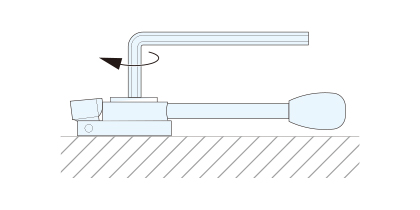

  • ソケットスクリューを締めクランプを固定します。

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
