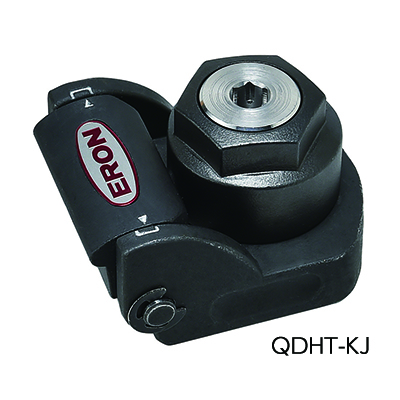

クイックダウンクランプ2　レンチT溝タイプ

E-9351N

製品カタログ

仕様/価格

選択	オーダー №	№	タイプ	最大操作トルク N・m	最大締付力 kN	ねじ呼び（並目）	質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	タイプ	最大操作トルク N・m	最大締付力 kN	ねじ呼び（並目）	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	125668	QDHT08-FJ	フラット	15	4	M8xP1.25	0.1	10,500	在庫	在庫〇	追加
	125669	QDHT12-FJ	フラット	40	6	M12xP1.75	0.4	12,200	在庫	在庫〇	追加
	125670	QDHT08-KJ	キズ防止	15	4	M8xP1.25	0.1	10,500	在庫	在庫〇	追加
	125671	QDHT12-KJ	キズ防止	40	6	M12xP1.75	0.4	12,200	在庫	在庫〇	追加

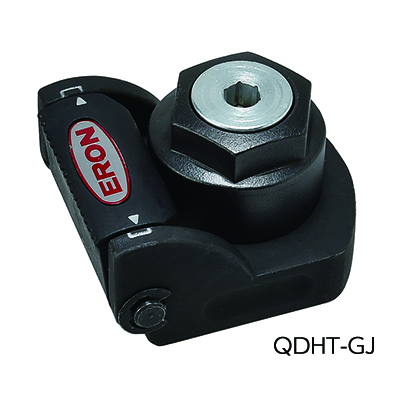

	125672	QDHT08-GJ	グリップ	15	4	M8xP1.25	0.1	10,500	在庫	在庫〇	追加
	125673	QDHT12-GJ	グリップ	40	6	M12xP1.75	0.4	12,200	在庫	在庫〇	追加

寸法図・サイズ表

選択	オーダー №	№	A	B	C	D	E	F	G	H	I	J	K	L	M	N（並目）
	125668	QDHT08-FJ	39	17	7	18	9°	1.2	22	27	22	15.5	37.5	17	5	M8xP1.25
	125669	QDHT12-FJ	49	27	12	26	10°	2.5	34	35	32	21	53	24	6	M12xP1.75
	125670	QDHT08-KJ	39	17	7	18	9°	0.9	22	27	23.5	15.5	39	17	5	M8xP1.25
	125671	QDHT12-KJ	49	27	12	26	10°	2	34	35	34.5	21	55.5	24	6	M12xP1.75
	125672	QDHT08-GJ	39	17	7	18	9°	1.1	22	27	22	15.5	38	17	5	M8xP1.25
	125673	QDHT12-GJ	49	27	12	26	10°	2.4	34	35	32	21	53	24	6	M12xP1.75

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
クイックダウンクランプ2　レンチT溝タイプ	ベース・カム・ジョー：SCM440	ベース：焼入(HRC35以上) カム・ジョー：焼入(HRC47-53)	ベース・カム・ジョー：黒染め(四三酸化鉄被膜)

特長

■マシニング加工のワーククランプとしてご使用いただけます。
■ジョーが回転してワークを締め付ける構造で、水平方向だけでなく下方向にも押さえつけるため、浮き上がりを防止効果があります。
■トーションスプリングが内蔵されているため、アンクランプ時にジョーが自動で戻ります。
■各部品に焼入処理が施されており、負荷にも強く長期使用が可能です。
■カム機構によりクランプ・アンクランプ操作を素早く行うことができます。
■ジョーはフラット・キズ防止・グリップの3種類よりお選び頂けます。

構成図

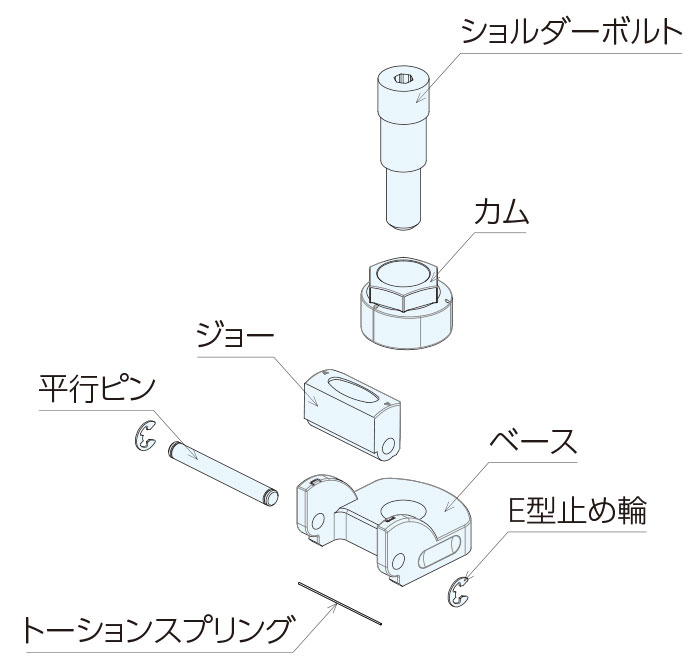

フラットタイプ

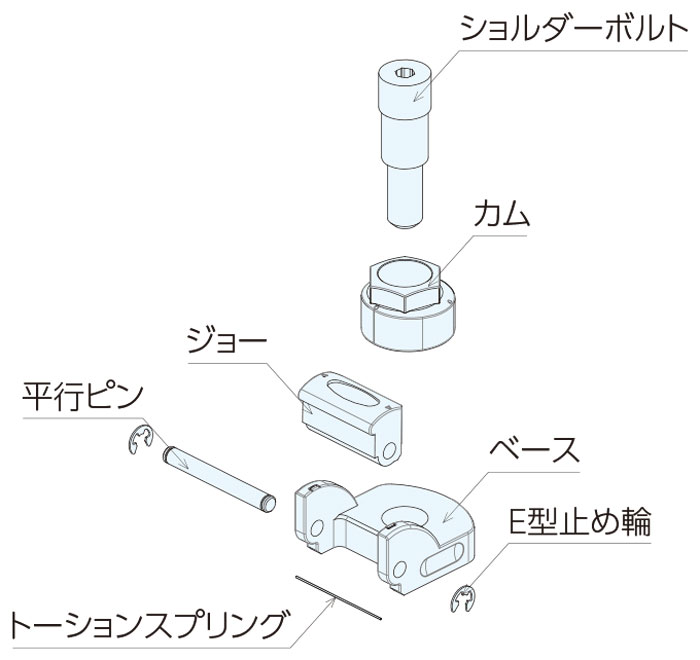

キズ防止タイプ

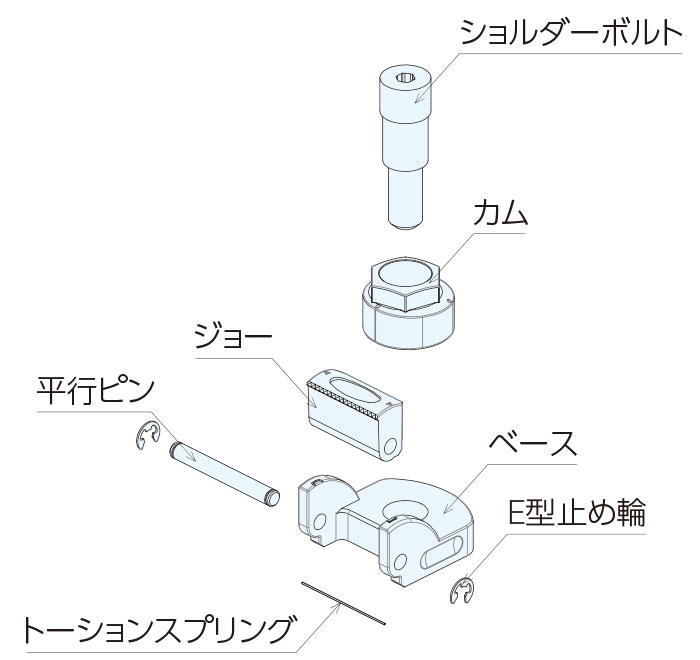

グリップタイプ

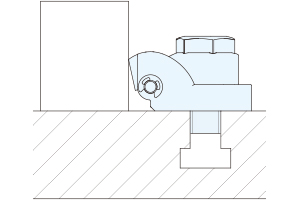

使用例

カムを回すことで、ジョーが軸を中心に回転し、ワークを締め付けます。

使用方法

ショルダーボルトを締めクランプを固定します。(セッティング)

カムをスパナで回すことでワークをクランプ・アンクランプすることができます。

■注意事項

最大操作荷重・トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定の荷重・トルク内でご使用ください。

クランプストロークの範囲内でご使用ください。

取付方法

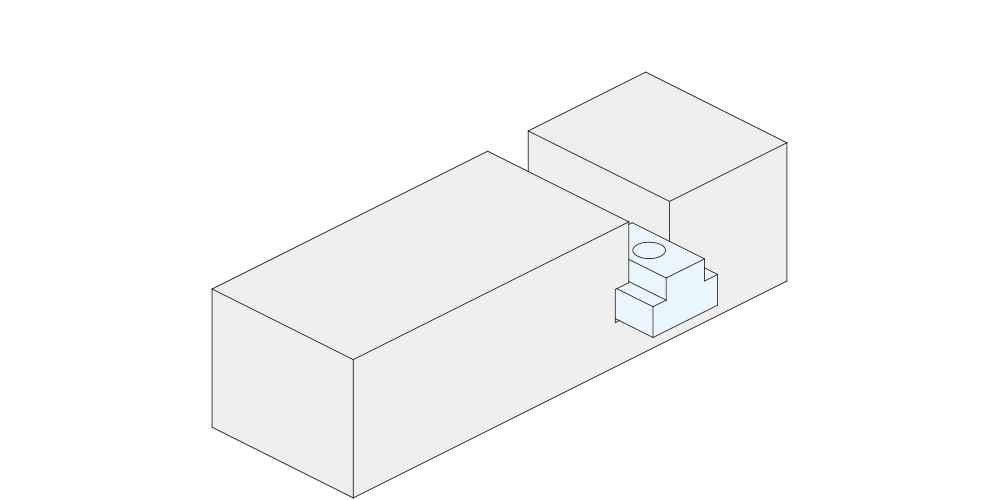

テーブルまたはジグベースのT溝にTスロットナットを挿入してください。

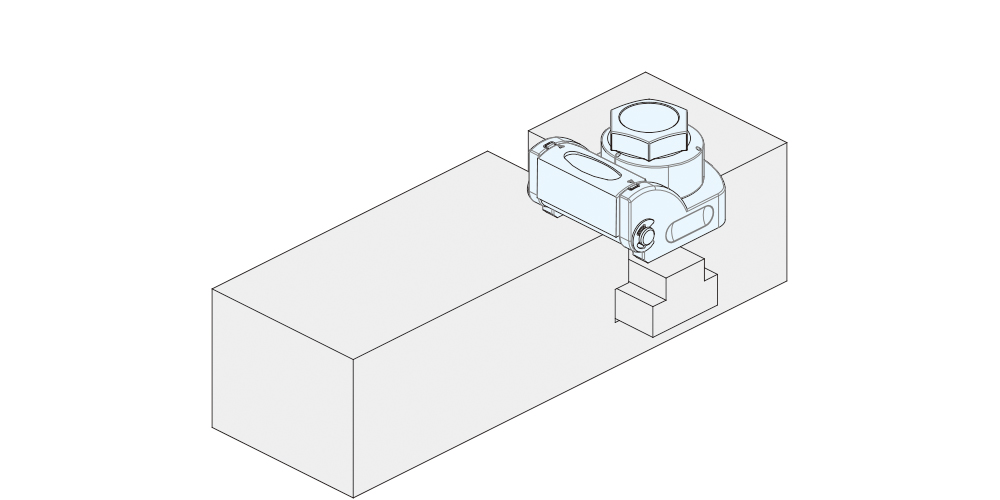

クイックダウンクランプを取り付けてください。

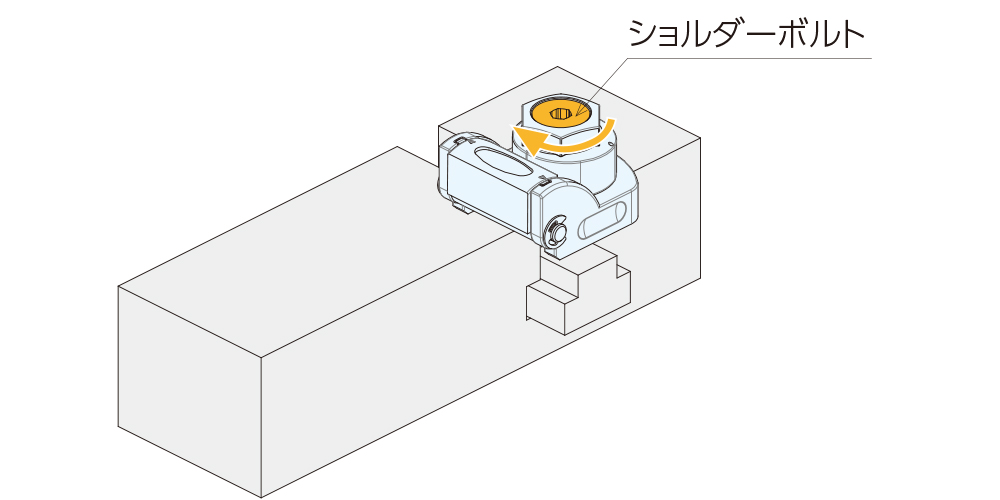

ショルダーボルトを締めクランプを固定します。

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
