クイックダウンクランプN型(小型・中型)

E-9351N

製品カタログ

仕様/価格　■小型　【フラットジョー・タップ穴タイプ】

選択	オーダー No.	No.	ねじ呼び (並目)	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー No.	No.	ねじ呼び (並目)	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	950526	QDCNS08	M8x1.25	25	20	3	0.22	17,000	在庫	在庫〇	追加
	950528	QDCNS12	M12x1.75	25	20	3	0.22	19,700	在庫	在庫△	追加

寸法図・サイズ表

選択	オーダー No.	No.	A	B	D	E	F	G	H	I	J	M(並目)
	950526	QDCNS08	32	19.6	20	3	33.5	21	6	25	15	M8x1.25x30
	950528	QDCNS12	32	19.6	20	3	33.5	21	6	25	20	異径スタッドM12x1.75

仕様・価格　■小型　【Vジョー・タップ穴タイプ】

選択	オーダー №	№	ねじ呼び（並目）	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	ねじ呼び（並目）	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	950527	QDCNS08V	M8x1.25	25	20	3	0.22	17,000	在庫	在庫△	追加
	950529	QDCNS12V	M12x1.75	25	20	3	0.22	19,700	在庫	在庫△	追加

寸法図・サイズ表

選択	オーダー №	№	A	B	D	E	F	G	H	I	J	M（並目）
	950527	QDCNS08V	32	19.6	20	3	33.5	21	6	25	15	M8x1.25x30
	950529	QDCNS12V	32	19.6	20	3	33.5	21	6	25	20	異径スタッドM12x1.75

仕様・価格　■小型　【フラットジョー・T溝タイプ】

選択	オーダー №	№	適合 T溝巾	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	適合 T溝巾	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	950532	QDCNS0810	10	25	20	3	0.22	17,200	在庫	お問合わせ	追加
	950534	QDCNS1214	14	25	20	3	0.22	20,000	在庫	在庫〇	追加

寸法図・サイズ表

選択	オーダー №	№	A	B	D	E	F	G	H	I	J	M（並目）
	950532	QDCNS0810	32	19.6	20	3	33.5	21	6	25	15	M8x1.25x30
	950534	QDCNS1214	32	19.6	20	3	33.5	21	6	25	20	異径スタッドM12x1.75

仕様・価格　■小型　【Vジョー・T溝タイプ】

選択	オーダー №	№	適合 T溝巾	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	適合 T溝巾	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	950533	QDCNS0810V	10	25	20	3	0.22	17,200	在庫	在庫△	追加
	950535	QDCNS1214V	14	25	20	3	0.22	20,000	在庫	在庫△	追加

寸法図・サイズ表

選択	オーダー №	№	A	B	D	E	F	G	H	I	J	M（並目）
	950533	QDCNS0810V	32	19.6	20	3	33.5	21	6	25	15	M8x1.25x30
	950535	QDCNS1214V	32	19.6	20	3	33.5	21	6	25	20	異径スタッドM12x1.75

仕様・価格　■中型　【フラットジョータップ穴タイプ】

選択	オーダー №	№	ねじ呼び（並目）	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	ねじ呼び（並目）	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	950530	QDCN12	M12x1.75	36	55	5	0.62	43,200	廃番	お問合わせ	追加
	950531	QDCN16	M16x2	36	55	5	0.65	43,800	廃番	お問合わせ	追加

寸法図・サイズ表

選択	オーダー №	№	A	B	D	E	F	G	H	I	J	M（並目）
	950530	QDCN12	48	38	32	5	40.2	24	10	36	22	M12x1.75x45
	950531	QDCN16	48	38	32	5	40.2	24	10	36	24	異径スタッドM16x2

仕様・価格　■中型　【フラットジョー・T溝タイプ】

選択	オーダー №	№	適合 T溝巾	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	適合 T溝巾	クランプ高さ	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	926720	QDCN1214	14	36	55	5	0.62	43,600	廃番	お問合わせ	追加
	926721	QDCN1618	18	36	55	5	0.65	44,200	廃番	お問合わせ	追加

寸法図・サイズ表

選択	オーダー №	№	A	B	D	E	F	G	H	I	J	M（並目）
	926720	QDCN1214	48	38	32	5	40.2	24	10	36	22	M12x1.75x45
	926721	QDCN1618	48	38	32	5	40.2	24	10	36	24	異径スタッドM16x2

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
クイックダウンクランプN型(小型・中型)	ベース・カム：SCM420 ジョー：SCM440	ベース・カム：焼入(HRC54-60) ジョー：焼入(HRC47-53)	四三酸化鉄被膜

特長

■マシニング加工のワーククランプとしてご使用いただけます。
■ジョーが回転してワークを締め付ける構造で、水平方向だけでなく下方向にも押さえつけるため、浮き上がりを防止効果があります。
■トーションスプリングが内蔵されているため、アンクランプ時にジョウが自動戻ります。
■各部品に焼入処理が施されており、負荷にも強く長期使用が可能です。
■カム機構によりクランプ・アンクランプ操作を素早く行うことができます。
■ジョーはフラット・Vの2種類よりお選び頂けます。

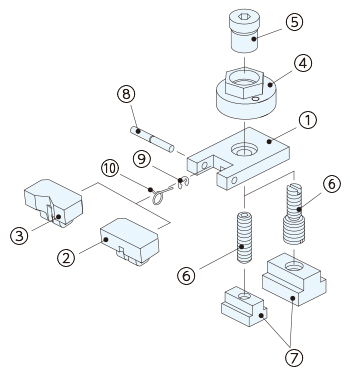

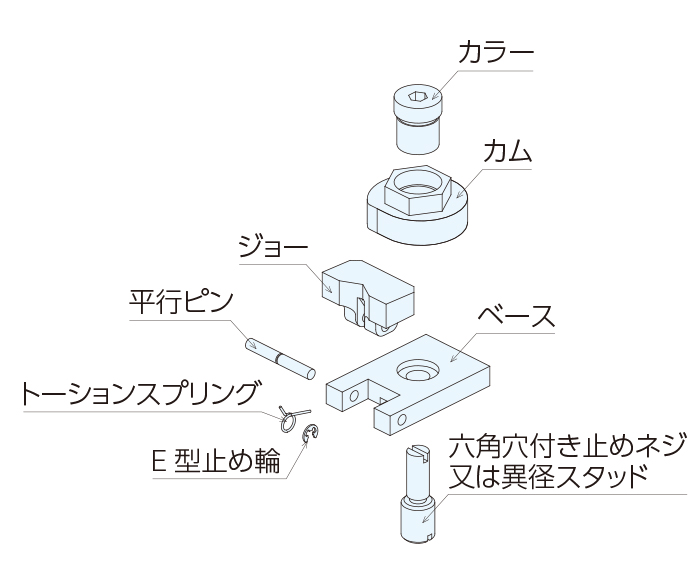

構成図

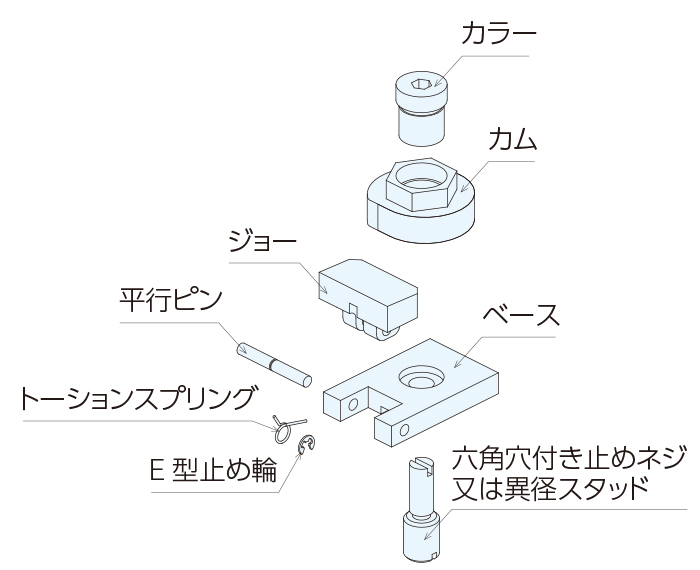

フラットジョー・タップ穴タイプ

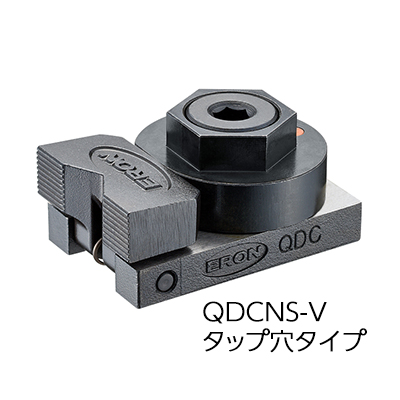

Vジョー・タップ穴タイプ

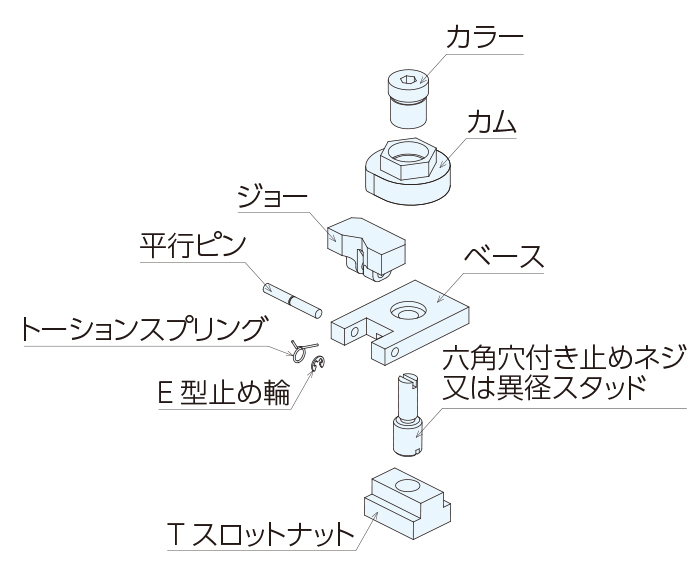

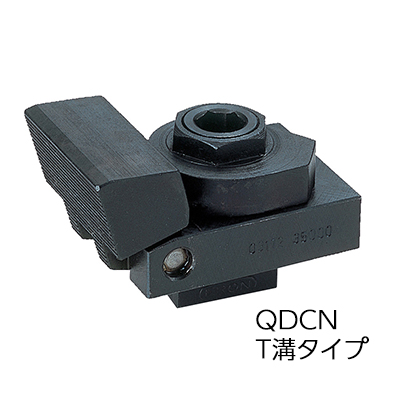

フラットジョー・T溝タイプ

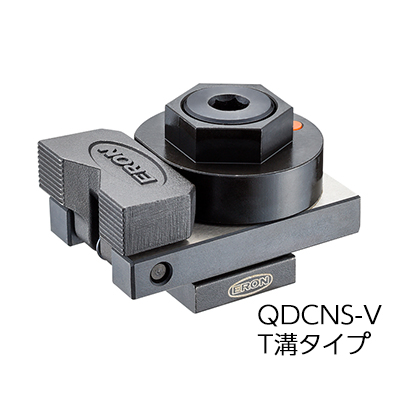

Vジョー・T溝タイプ

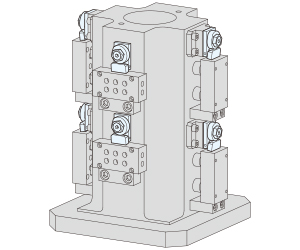

使用例

カムやスクリューを回すことで、ジョーが軸を中心に回転し、ワークを締め付けます。

使用方法

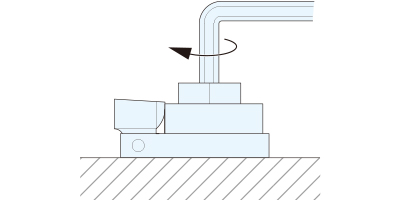

①カラーを締め、クランプを固定します。（セッティング）

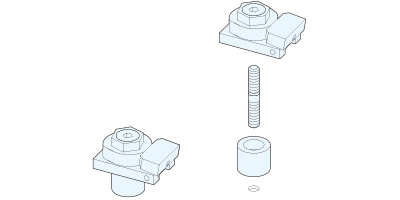

②六角穴付止めねじ又は異径スタッドを変更する事で、ハイトシリンダーで嵩上げすることも可能です。

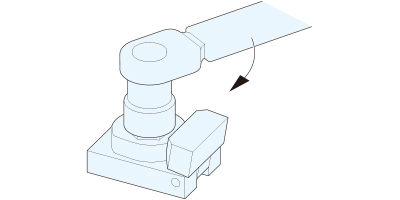

③カムをスパナで回すことでワークをクランプ・アンクランプすることができます。

■注意事項

・最大操作荷重・トルクやを超える操作は、クランプの耐久性に影響を及ぼします。

　規定の荷重・トルク内でご使用ください。

・クランプストロークの範囲内でご使用ください。

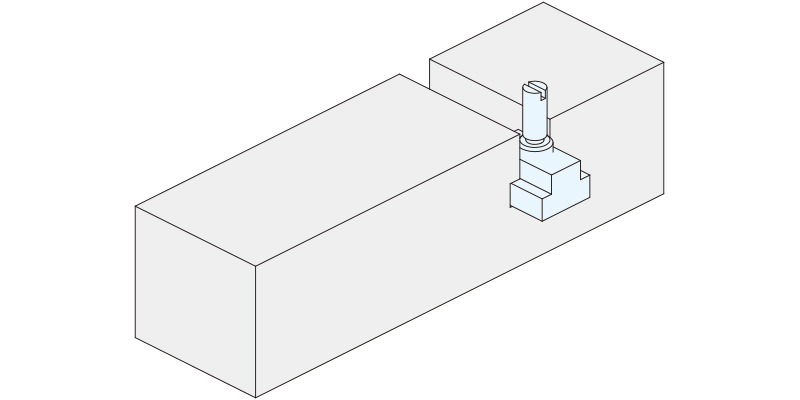

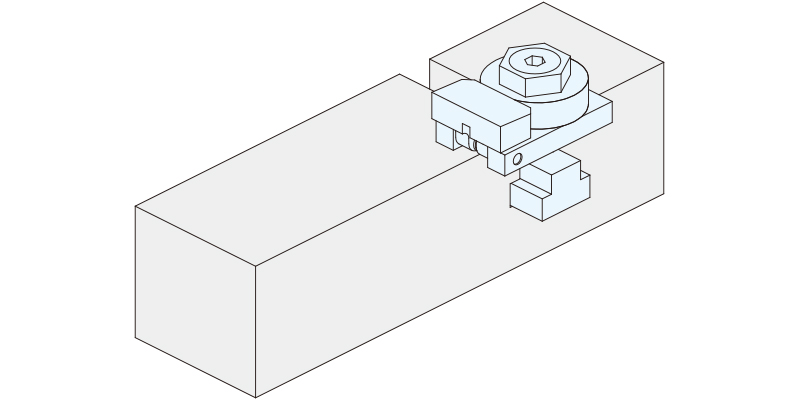

取付方法

●タップ穴タイプ

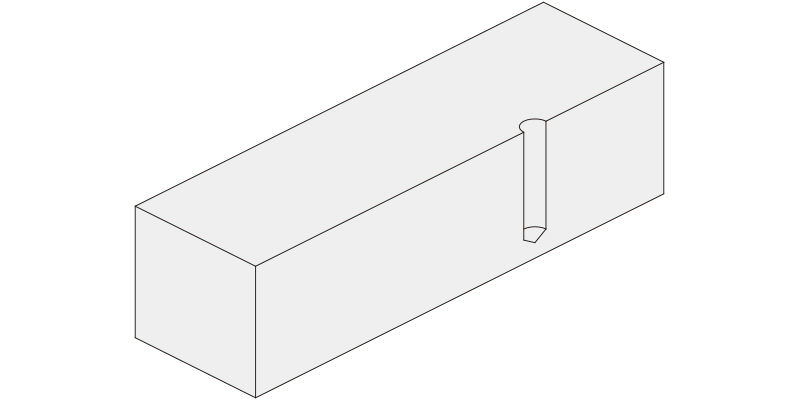

寸法図を参考にジグベースに取付用タップ穴を加工してください。
タップ穴に六角穴付き止めネジまたは異径スタッドを取り付けてください。

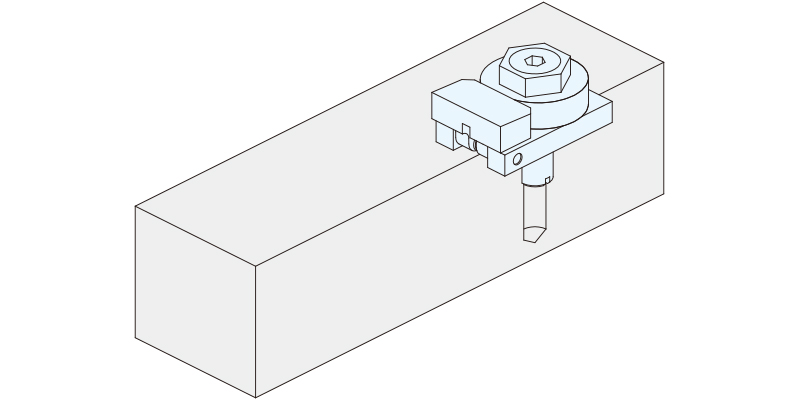

クイックダウンクランプN型を取り付けてください。

●T溝タイプ

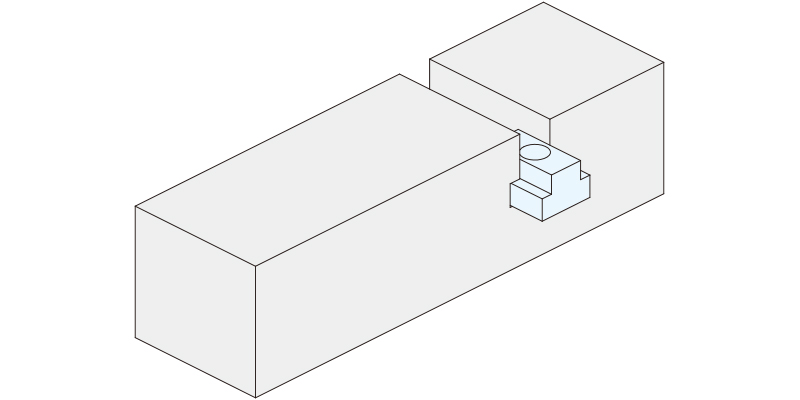

テーブルまたはジグベースのT溝に付属のスロットナットを挿入してください。
六角穴付き止めネジまたは異形スタッドを取り付けてください。
クイックダウンクランプN型(T溝タイプ)を取り付けてください。

修理対応

当製品の修理は行っておりません。

クランプ力低下や異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
