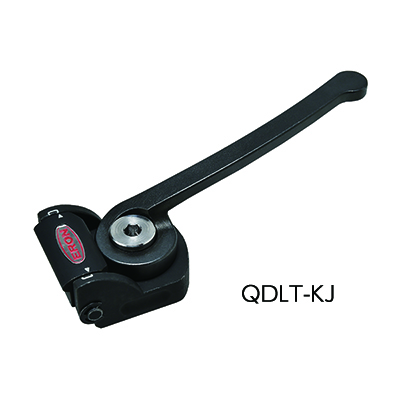

Name: クイックダウンクランプ2 レバーT溝タイプ
Brand: Nabeya

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダー №	№	タイプ	最大操作力 N	最大締付力 kN	ねじ呼び（並目）	質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	タイプ	最大操作力 N	最大締付力 kN	ねじ呼び（並目）	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	125662	QDLT08-FJ	フラット	120	1.3	M8xP1.25	0.1	15,900	在庫	在庫〇	追加
	125663	QDLT12-FJ	フラット	320	4.4	M12xP1.75	0.4	17,600	在庫	在庫〇	追加
	125664	QDLT08-KJ	キズ防止	120	1.3	M8xP1.25	0.1	15,900	在庫	在庫〇	追加
	125665	QDLT12-KJ	キズ防止	320	4.4	M12xP1.75	0.4	17,600	在庫	在庫〇	追加

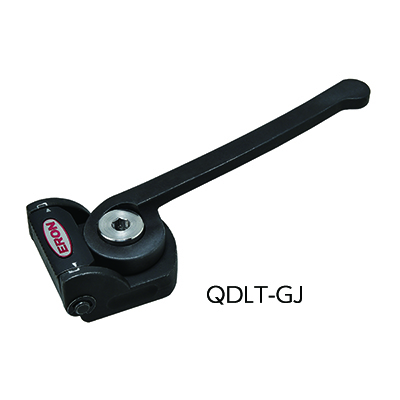

	125666	QDLT08-GJ	グリップ	120	1.3	M8xP1.25	0.1	15,900	在庫	在庫〇	追加
	125667	QDLT12-GJ	グリップ	320	4.4	M12xP1.75	0.4	17,600	在庫	在庫〇	追加

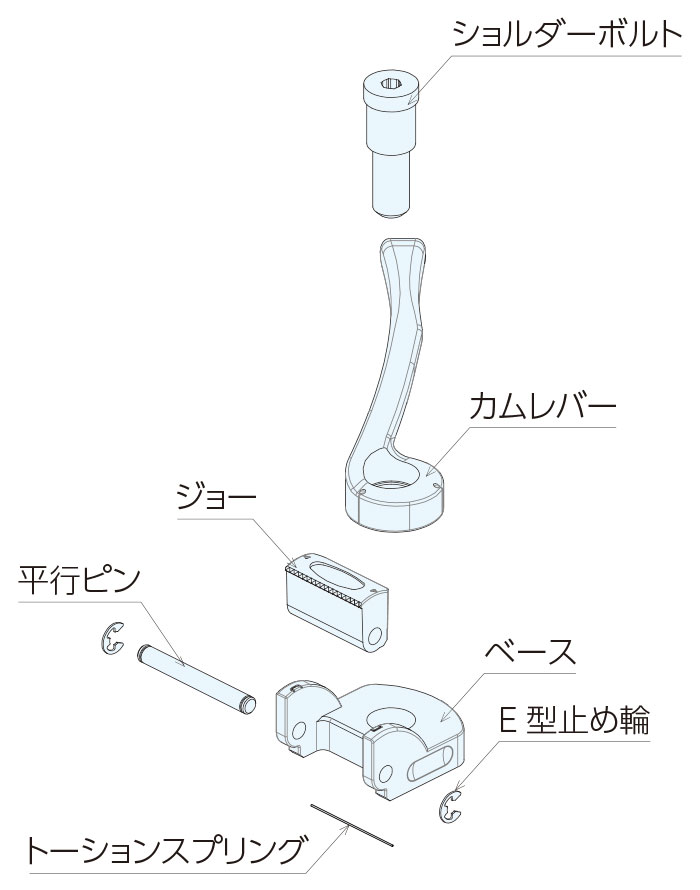

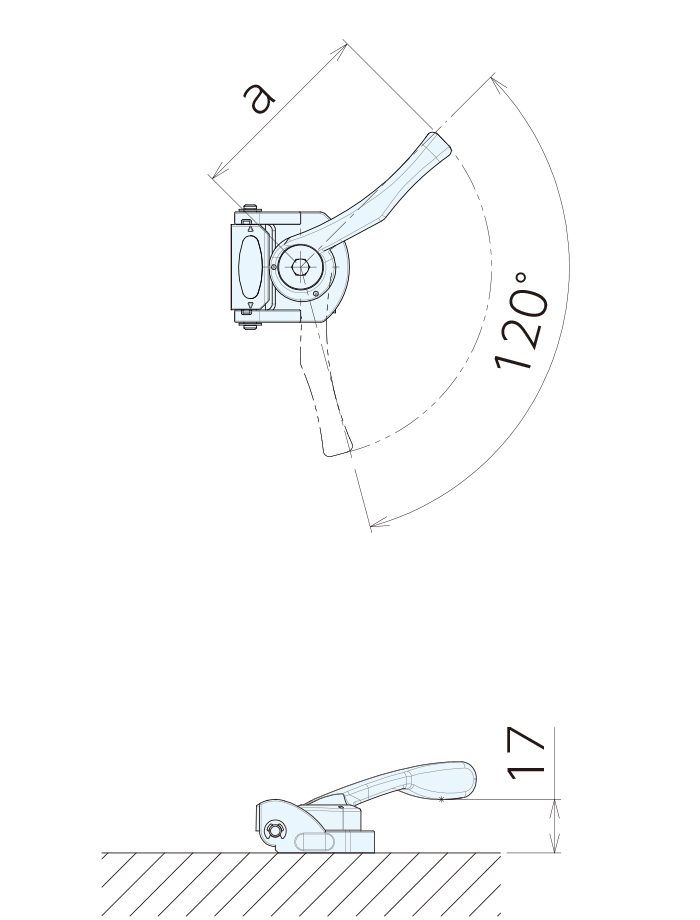

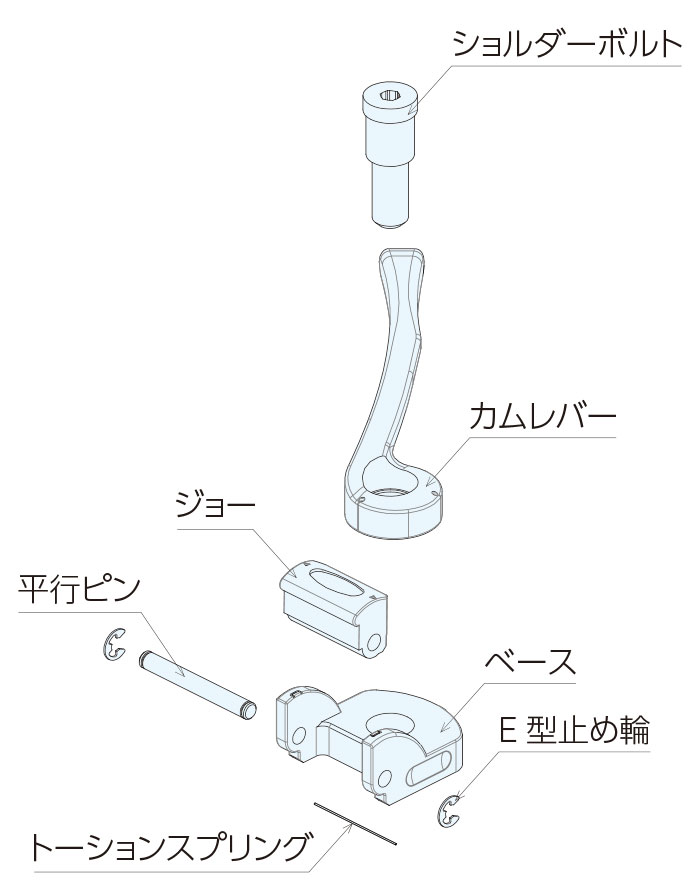

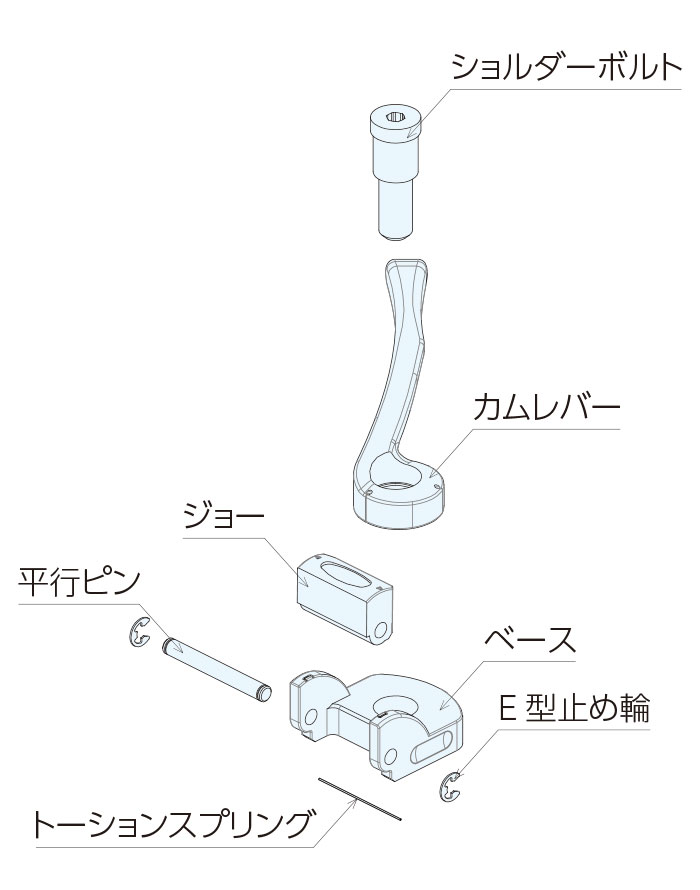

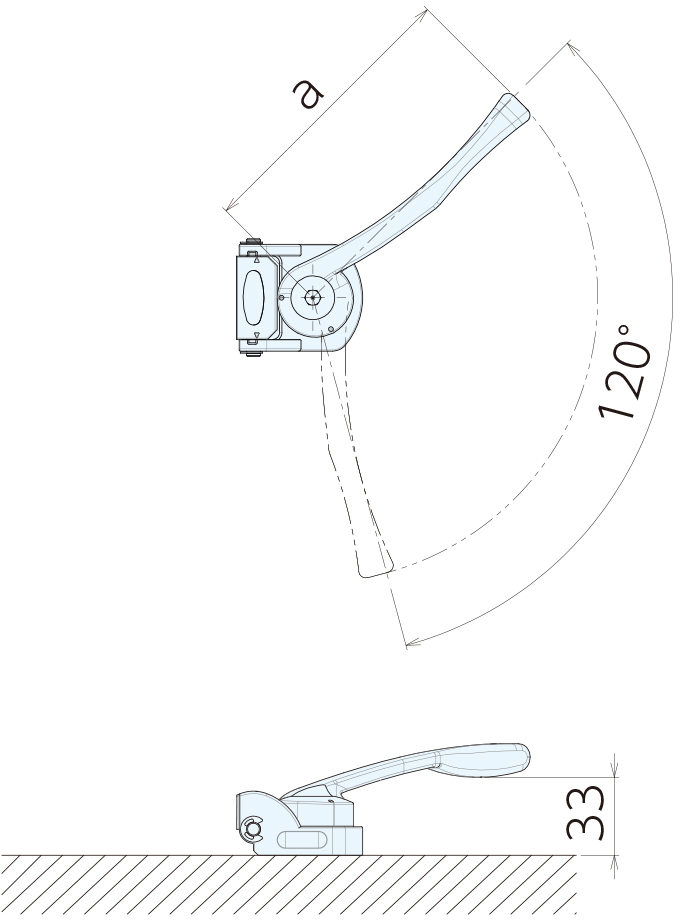

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

オーダー №	№	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O（並目）
125662	QDLT08-FJ	39	17	7	18	9°	1.2	29	27	22	15.5	37.5	61	45°	5	M8xP1.25
125663	QDLT12-FJ	49	27	12	26	10°	2.5	47	35	32	21	53	120	45°	6	M12xP1.75
125664	QDLT08-KJ	39	17	7	18	9°	0.9	29	27	23.5	15.5	39	61	45°	5	M8xP1.25
125665	QDLT12-KJ	49	27	12	26	10°	2	47	35	34.5	21	56	120	45°	6	M12xP1.75
125666	QDLT08-GJ	39	17	7	18	9°	1.1	29	27	22	15.5	38	61	45°	5	M8xP1.25
125667	QDLT12-GJ	49	27	12	26	10°	2.4	47	35	32	21	53	120	45°	6	M12xP1.75

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
クイックダウンクランプ2　レバーT溝タイプ	ベース・カム・ジョー：SCM440	ベース：焼入(HRC35以上) カム・ジョー：焼入(HRC47-53)	ベース・カム・ジョー：黒染め(四三酸化鉄被膜)

特長

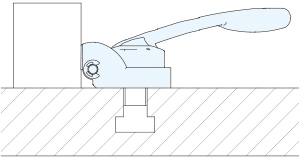

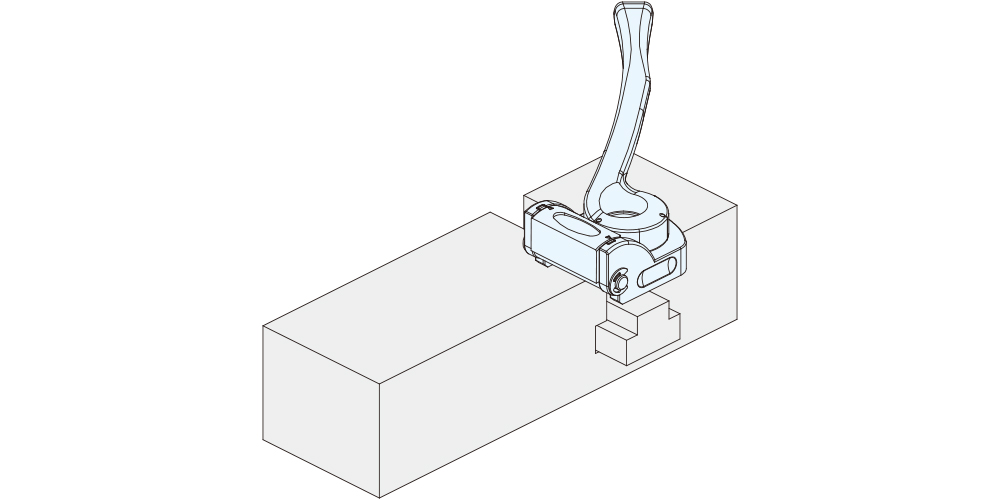

■マシニング加工のワーククランプとしてご使用いただけます。

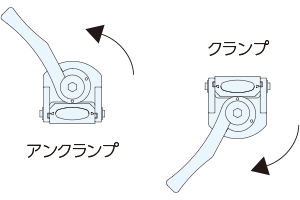

■ジョーが回転してワークを締め付ける構造で、水平方向だけでなく下方向にも押さえつけるため、浮き上がりを防止効果があります。
■トーションスプリングが内蔵されているため、アンクランプ時にジョーが自動で戻ります。
■各部品に焼入処理が施されており、負荷にも強く長期使用が可能です。

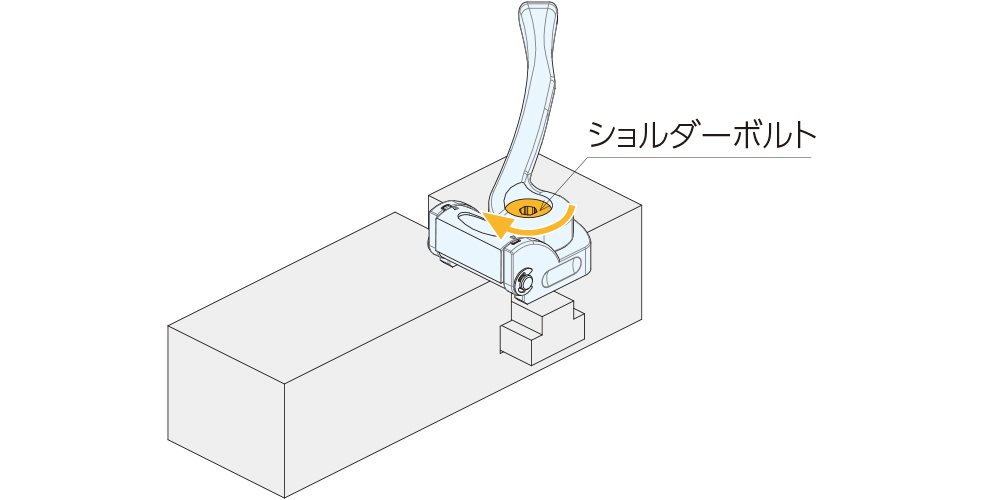

■ハンドルとカムが一体構造になっており、工具レスで操作が可能です。
■カム機構によりクランプ・アンクランプ操作を素早く行うことができます。
■ジョーはフラット・キズ防止・グリップの3種類よりお選び頂けます。
