クイックダウンクランプ(中型)
E-9351
仕様/価格 【フラットジョー・ストレートハンドル】
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー No. |
No. | 適合 T溝 |
ねじ呼び 並目 |
最大 クランプ 高さ |
クランプストローク | 最大 操作荷重 kN |
最大 締付力 kN |
質量 kg |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||||
| 903362 | QDC12S | 12 | M12x1.75 | 47 | 4 | 0.4 | 5 | 0.86 | 38,000 | 在庫 | 在庫△ | 追加 |
|
|
| 904355 | QDC14S | 14 | M12x1.75 | 38 | 4 | 0.4 | 5 | 0.86 | 38,000 | 在庫 | 在庫△ | 追加 |
|
|
| 903370 | QDC16S | 16 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.89 | 38,000 | 在庫 | 在庫△ | 追加 |
|
|
| 903374 | QDC18S | 18 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.91 | 38,000 | 在庫 | 在庫△ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F | G | H | I | J | K | L | M(並目) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 903362 | QDC12S | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 63 | 7 | 11.8 | 18 | M12x1.75 | |
| 904355 | QDC14S | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 37.5 | 20.5 | - | - | M12x1.75x50 | |
| 903370 | QDC16S | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 38.5 | 25.5 | - | - | M14x2x55 | |
| 903374 | QDC18S | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 38.5 | 30.5 | - | - | M14x2x60 |

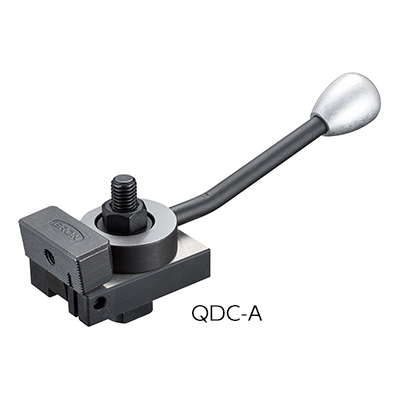

仕様/価格 【フラットジョー・角度付ハンドル】
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 適合 T溝巾 |
ねじ呼び （並目） |
最大 クランプ 高さ |
クランプストローク | 最大 操作荷重 kN |
最大 締付力 kN |
質量 kg, |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||||
| 903363 | QDC12A | 12 | M12x1.75 | 47 | 4 | 0.4 | 5 | 0.86 | 38,400 | 在庫 | 在庫△ | 追加 |
|
|
| 904356 | QDC14A | 14 | M12x1.75 | 38 | 4 | 0.4 | 5 | 0.86 | 38,400 | 在庫 | 在庫△ | 追加 |
|
|
| 903371 | QDC16A | 16 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.89 | 38,200 | 在庫 | お問合わせ | 追加 |
|
|
| 903375 | QDC18A | 18 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.91 | 38,400 | 在庫 | 在庫△ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M（並目） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 903363 | QDC12A | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 63 | 7 | 11.8 | 18 | M12x1.75 | |
| 904356 | QDC14A | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 37.5 | 20.5 | - | - | M12x1.75x50 | |
| 903371 | QDC16A | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 38.5 | 25.5 | - | - | M14x2x55 | |
| 903375 | QDC18A | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 38.5 | 30.5 | - | - | M14x2x60 |
仕様/価格 【Vジョー・ストレートハンドル】
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 適合 T溝巾 |
ねじ呼び （並目） |
最大 クランプ 高さ |
クランプストローク | 最大 操作荷重 kN |
最大 締付力 質量 |
kg 価格 |
在庫設定 |
在庫情報 |
製品BOX |
CAD |
| |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||||
| 903364 | QDC12VS | 12 | M12x1.75 | 47 | 4 | 0.4 | 5 | 0.87 | 39,600 | 在庫 | 在庫△ | 追加 |
|
|
| 904357 | QDC14VS | 14 | M12x1.75 | 38 | 4 | 0.4 | 5 | 0.86 | 39,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 903372 | QDC16VS | 16 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.88 | 39,600 | 在庫 | 在庫〇 | 追加 |
|
|
| 903376 | QDC18VS | 18 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.9 | 39,600 | 在庫 | 在庫△ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M（並目） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 903364 | QDC12VS | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 63 | 7 | 11.8 | 18 | M12x1.75 | |
| 904357 | QDC14VS | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 37.5 | 20.5 | - | - | M12x1.75x50 | |
| 903372 | QDC16VS | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 38.5 | 25.5 | - | - | M14x2x55 | |
| 903376 | QDC18VS | 48 | 38 | 162 | 32 | 4 | 40 | 37 | 19 | 38.5 | 30.5 | - | - | M14x2x60 |
仕様/価格 【Vジョー・角度付ハンドル】
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 適合 T溝巾 |
ねじ呼び （並目） |
最大 クランプ 高さ |
クランプストローク | 最大 操作荷重 kN |
最大 締付力 kN |
質量 kg |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||||
| 903365 | QDC12VA | 12 | M12x1.75 | 47 | 4 | 0.4 | 5 | 0.85 | 40,700 | 在庫 | 在庫△ | 追加 |
|
|
| 904358 | QDC14VA | 14 | M12x1.75 | 38 | 4 | 0.4 | 5 | 0.86 | 40,700 | 在庫 | 在庫△ | 追加 |
|
|
| 903373 | QDC16VA | 16 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.88 | 40,700 | 在庫 | 在庫△ | 追加 |
|
|
| 903377 | QDC18VA | 18 | M14x2 | 38.5 | 4 | 0.5 | 7 | 0.9 | 40,700 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M（並目） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 903365 | QDC12VA | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 63 | 7 | 11.8 | 18 | M12x1.75 | |
| 904358 | QDC14VA | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 37.5 | 20.5 | - | - | M12x1.75x50 | |
| 903373 | QDC16VA | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 38.5 | 25.5 | - | - | M14x2x55 | |
| 903377 | QDC18VA | 48 | 38 | 159 | 32 | 4 | 40 | 63 | 19 | 38.5 | 30.5 | - | - | M14x2x60 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| クイックダウンクランプ(中型) | ベース：SCM420 カム：SCM420 ジョー：SCM440 |
ベース：焼入(HRC54-60) カム：焼入(HRC54-60) ジョー：焼入(HRC47-53) |
黒染め(四三酸化鉄被膜) |
特長
-
■マシニング加工のワーククランプとしてご使用いただけます。
■ジョーが回転してワークを締め付ける構造で、水平方向だけでなく下方向にも押さえつけるため、浮き上がりを防止効果があります。
■トーションスプリングが内蔵されているため、アンクランプ時にジョウが自動戻ります。
■各部品に焼入処理が施されており、負荷にも強く長期使用が可能です。
■ハンドルとカムが一体構造になっており、工具レスで操作が可能です。
■カム機構によりクランプ・アンクランプ操作を素早く行うことができます。
■ジョーはフラット・Vの2種類よりお選び頂けます。

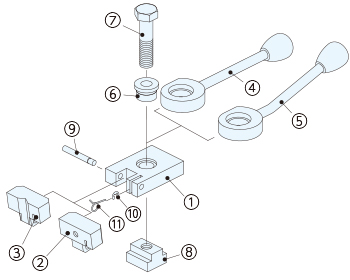

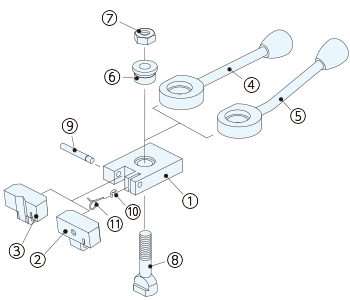

構成図

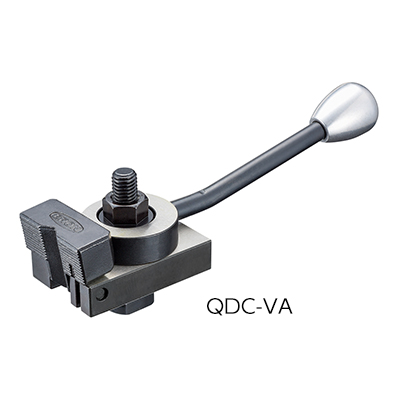

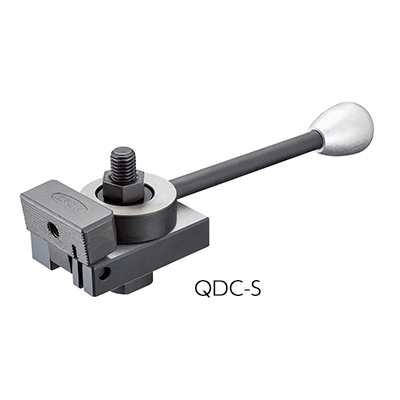

フラットジョー・ストレートハンドル
フラットジョー・角度付ハンドル

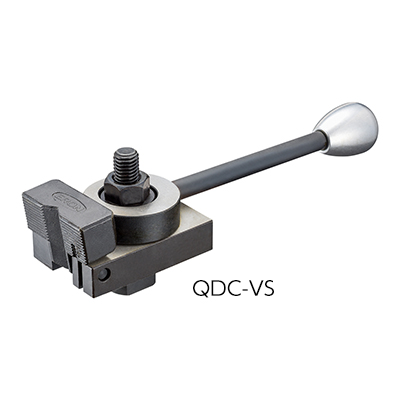

Vジョー・ストレートハンドル
Vジョー・角度付ハンドル
使用例
カムを回すことで、ジョーが軸を中心に回転し、ワークを締め付けます。
使用方法

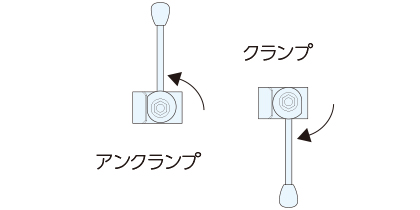

ハンドルを回すことでクランプ・アンクランプができます。
■注意事項
・最大操作荷重・トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定の荷重・トルク内でご使用ください。
・クランプストロークの範囲内でご使用ください。

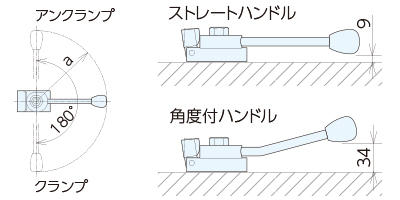

ハンドルの旋回干渉は図の通りです。
干渉物がある場合は角度付きハンドルをご使用ください。
| a | |
|---|---|
| ストレートハンドル(S) | 162 |
| 角度付ハンドル(A) | 159 |
取付方法
-

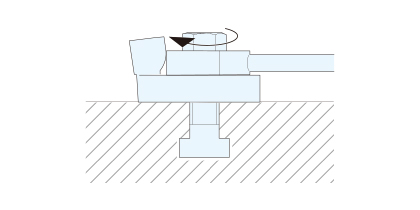

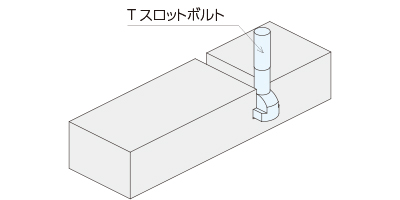

テーブルまたはジグベースのT溝にTスロットボルトを挿入してください。
-
Tスロットボルトにクイックダウンクランプを取り付けてください。
-

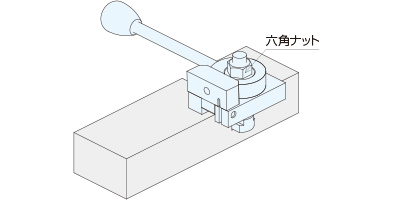

六角ナットまたはショルダーボルトを締めクランプを固定します。
修理対応
当製品の修理は行っておりません。
クランプ力低下や異常がみられる場合は、交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
